B

eckElec



519  West Lone Cactus Dr. #404,   Phoenix, AZ  85027      PH:

623-435-6555





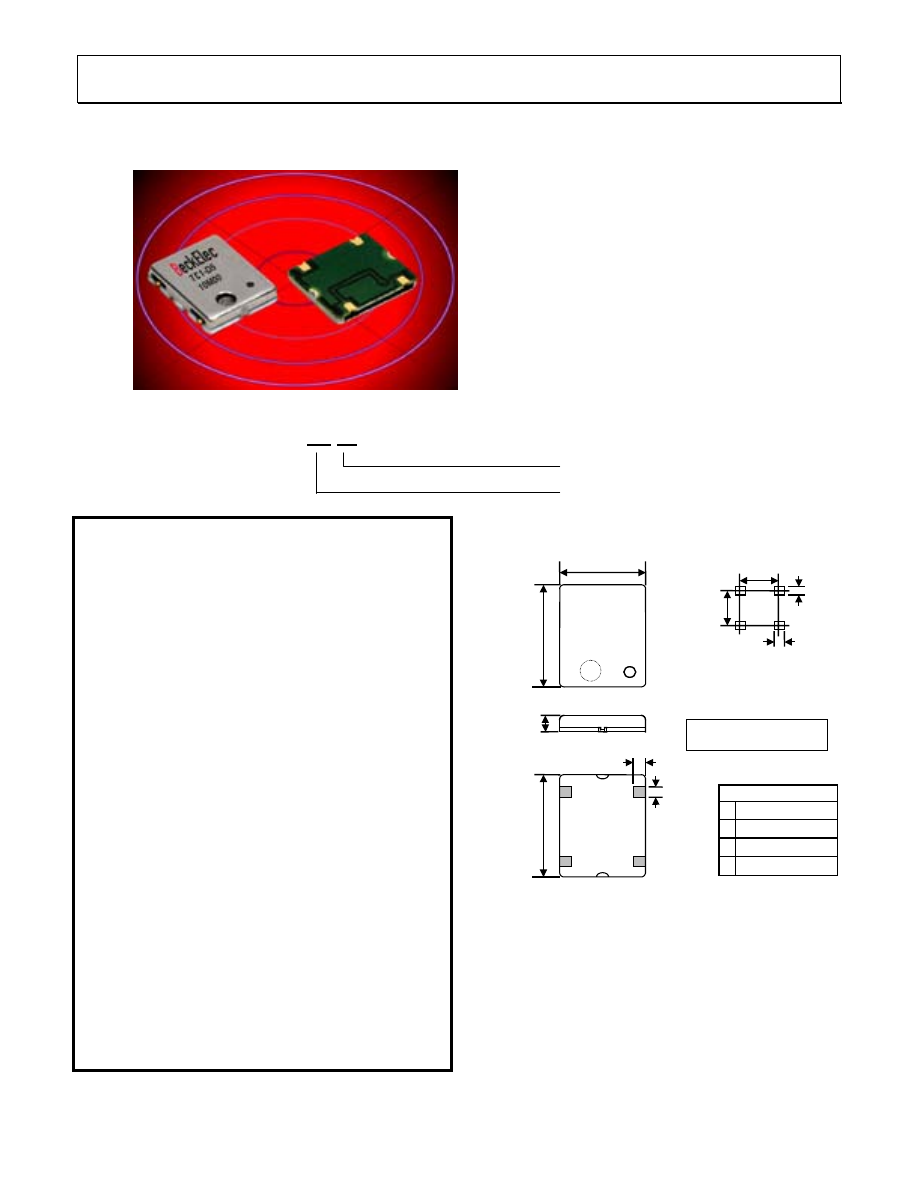

TC1



MINIATURE SURFACE MOUNT TCXO











TYPICAL P/N  TC1-

D



5



10 MHz







































10 to 40 MHz



+2.8 to +5.3 Vdc

operating input voltage



Low Phase Noise







Low profile

2.0 mm/0.08 inch tall





Low Current

2.0 mA maximum







Mechanical trimmer

Surface mount

5

= +5.0 Vdc  (2.8 to 5.3 Vdc)



D

= ±2.5 ppm -30°C to +75°C





Frequency Range:



10 MHz to 40 MHz







Stability  Options:

A  =

±1.0 ppm          0°C to +50°C



B  =

±1.5 ppm       -20°C to +70°C



C  =

±2.0 ppm          0°C to +70°C



D

  =  ±2.5 ppm       -30°C to +75°C



E

  =  ±5.0 ppm       -40°C to +85°C



F

  =  ±2.5 ppm       -40°C to +85°C



Supply Options:

5

  =  2.8 to 5.3 VD







Standard Frequency Codes



10.000  = 10M0    12.000  = 12M0       12.800  = 12M8

13.000  = 13M0      14.400  = 14M4      15.360  = 15M36
16.000  = 16M0      16.800  = 16M8      19.200  = 19M2
19.440  = 19M44    19.680  = 19M68    20.000  = 20M0









     40.000 = 40M0





Stability vs  B+:                   <

±

0.3 ppm for ±5% variation

Stability vs Load:                 <±0.3 ppm for ±10% variation
Stability vs time:                    <1.0 ppm/ first year  at 40°C



Mechanical trimmer:

±

4.0 ppm min.



Output                                      Clipped Sinewave
Load                                         10k

Ω

 // 10pF  0.7Vp-p min.

Input current                             2.0mA maximum
                                                 1.5mA typical



Phase Noise at 10Mhz               -90  dBc at 10hz

                                                  -128 dBc at 100hz
                                                  -147 dBc at 1 KHz

                                                  -148 dBc at 10 KHz



Harmonics:

2

nd

  harmonic > 3 dBc down



3

rd

  harmonic > 10 dBc down



4

th

  harmonic >18 dBc down



Packaging:



     <1000 in bulk
     Reels of 1000 or 2000

Cleaning:

Parts

should not

 be immersed in solvents.



No clean is the recommended  Procedure.


Reflow profile:

Warm-up:    25°C to 150°C  >30 seconds





Pre-heat:   150°C to 170°C 60 to 90 seconds





Reflow:      200°C to 240°C 20 to 40 seconds





  230°C to 240°C peak  <10 seconds













11.4

±

0.4

9.6

±

0.3

1

2

3

4

1.0

±

0.2

1.3

±

0.2

11.4

±

0.4

1

2

3

4

8.4

1.4

1.9

7.62

Pad layout in mm

Tolerance

±

0.1



PIN CONNECTIONS

1



2



3



4



NC

GND

OUTPUT

B+

2.0 Max.

Package TC1

BeckElec

TC1-D5

10M0

Dimensions in mm

B

eckElec Inc:     PH: 623-435-6555    FAX: 623-435-0013  e-mail: sales@beckelec.com   www.beckelec.com

                      Specification dated  09/09/03 all specifications subject to change without notice
