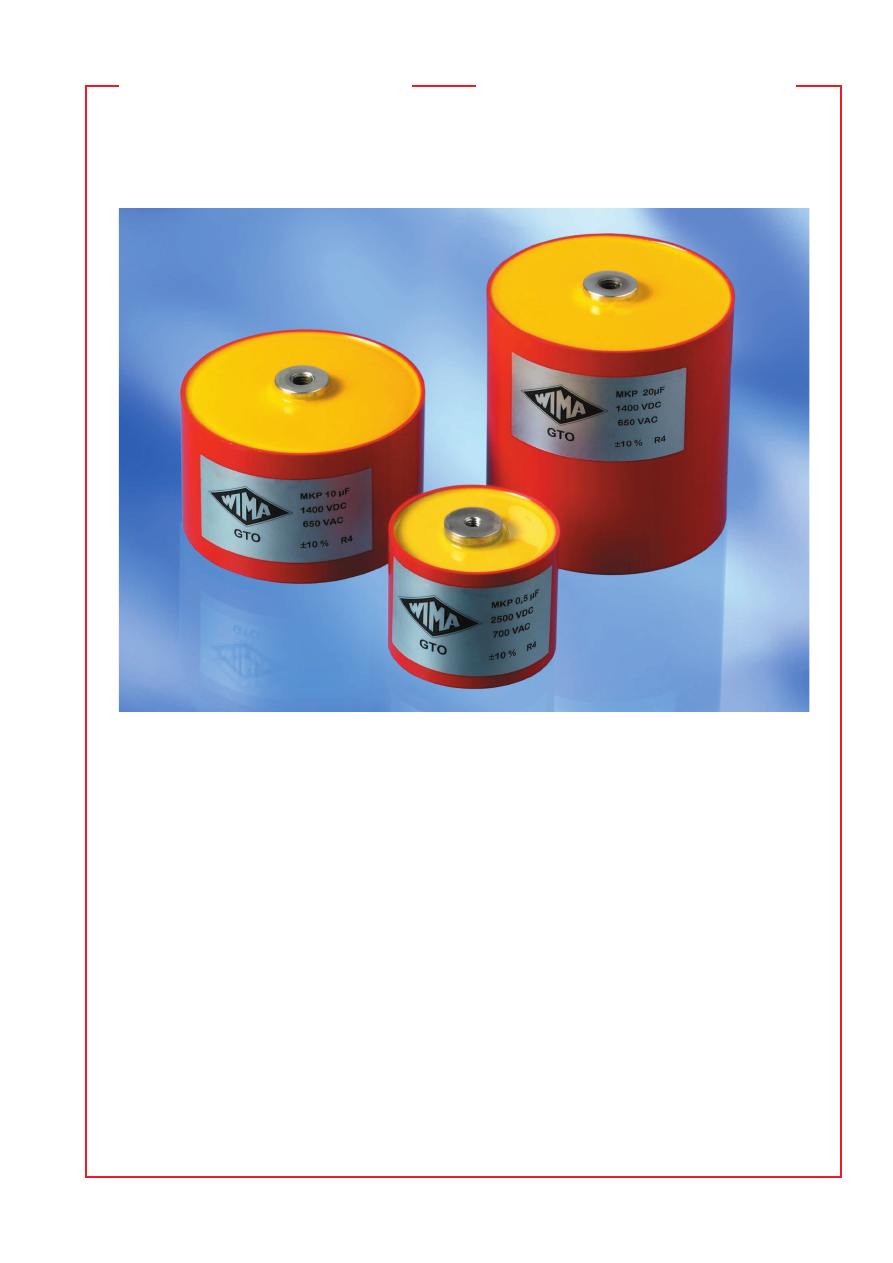

GTO Kondensatoren für
hohe Strombelastungen

WIMA GTO MKP Kondensatoren sind speziell zur Be-
dämpfung von Spannungsspitzen an GTO-Thyristoren und
IGBT entwickelte Bauelemente. Sie werden im Trockenver-
fahren mit einer metallisierten Polypropylenfolie gewickelt
und mit selbstverlöschendem Polyurethan-Harz in einem
zylindrischen Kunststoffbecher vergossen. Aufgrund ihrer
Bauweise zeichnen sie sich aus durch:

Sehr geringe Eigeninduktivität

Hohe Impulsbelastbarkeit

Hohe Effektivstrombelastbarkeit

Hervorragende Selbstheileigenschaften

Hohe Schwingungs- und Stoßfestigkeit

Ausgezeichnete mechanische Stabilität

Nahezu unbegrenzte Lebensdauer.

Einsatzgebiete sind Applikationen mit hohen Strom- und
Spannungsbelastungen wie z.B. Stromumrichteranlagen in
der Energieerzeugung oder in der Antriebstechnik in Bahn-
antrieben, Lastenaufzügen, Kranantrieben usw.
WIMA GTO MKP Kondensatoren sind mit Kapazitätswerten
von 1

F bis 100

F und mit Nennspannungen von 400 V–

bis 1400 V– erhältlich. Sie sind mit M6 und M8 Gewindean-
schlüssen verfügbar. Kundenspezifische Anforderungen
können auf Anfrage realisiert werden.

WIMA GTO MKP capacitors are especially designed to
attenuate voltage spikes on GTO (Gate-Turn-Off)-Thyristors
and IGBT (Insulated Gate Bipolar Transistor). They are manu-
factured in dry-type technology with a dielectric of metallized
polypropylene film and encapsulated in a cylindrical plastic
case sealed with self-extinguishing polyurethane resin.
Their construction creates outstanding features, e.g.:

Very low self-inductance

High pulse reliability

High rms current carrying capability

Excellent self-healing properties

High shock and vibration resistance

Outstanding mechanical stability

Almost unlimited life expectancy.

Fields of application are designs where high current and
voltage carrying capabilities are required e.g. converter
equipment in power generation or in traction technology for
train drives, hoists, crane drives etc.
WIMA GTO MKP capacitors are available with capacitances
from 1

F to 100

F and with nominal voltages from 400 VDC

to 1400 VDC. For mounting purposes M6 and M8 threaded
terminations are possible. Customer-specific requirements
can be realized on demand.

GTO capacitors for high
current carrying capability

01-04

Technische Angaben

Dielektrikum:

Polypropylen-Folie.

Beläge:

Metallisierte Kunststoff-Folie.

Umhüllung:

Flammhemmendes Kunststoffgehäuse, UL 94 V–0

mit PU-Verguss. Farbe: Rot. Aufdruck: Schwarz auf Silber.

Temperaturbereich:

–55

)

C bis +85

)

Prüfklasse:

55/085/56 nach IEC.

Isolationswerte

bei +20

)

10 000 s (M

„

F) (Mittelwert: 50 000 s)

Meßspannung: 100 V/1 min.

Verlustfaktoren

bei +20

)

C: tan

Kapazitätstoleranzen:

20 %,

10 %,

5 %.

Impulsbelastung:

Prüfspannung:

1,2 U

, 2 s.

Spannungsderating:

Zu berücksichtigen ist die Arbeitsfrequenz

(Seite 10, Kurve 1) und die Erwärmung mit Rücksicht auf die max.
Bauteiltemperatur (Seite 9, Punkt 3).

C-Wert

Flankensteilheit V/

max. Betrieb

400 V– 600 V– 850 V– 1000 V– 1200 V– 1400 V–

1,0 . . . 5,0

–

150

200

250

6,0 . . . 10

–

100

150

200

15 . . . 50

100

150

200

60 . . . 100

–

Technical Data

Dielectric:

Polypropylene film.

Capacitor electrodes:

Metallized plastic film.

Encapsulation:

Flame-retardent plastic case, UL 94 V–0,

with PU seal. Colour: Red. Marking Black on Silver.

Temperature range:

–55

)

C to +85

)

Test category:

55/085/56 in accordance with IEC.

Insulation resistance

at +20

)

10 000 sec (M

F) (mean value: 50 000 sec)

Measuring voltage: 100 V/1 min.

Dissipation

factors

at +20

)

C: tan

Capacitance tolerances:

20 %,

10 %,

5 %.

Maximum pulse rise time:

Test voltage:

1.2 Ur, 2 sec.

Voltage derating:

Working frequency (page 10, graph 1)

and temperature rise with reference to the max. component
temperature (page 9, para. 3) have to be taken into account.

High performance
GTO Kondensatoren

Induktionsarmer Aufbau mit Stirnkontaktierung.

Hohe Impulsbelastbarkeit.

Verlustarmes Poly-

propylendielektrikum.

Innere Reihenschaltung.

Ausheilfähiger Aufbau.

Verfügbar mit M6 und

M8 Gewindeanschlüssen.

High performance
GTO capacitors

Low inductive construction with end-surface

contacts.

High pulse ratings.

Low-loss poly-

propylene dielectric.

Internally series-connected.

Self-healing construction.

Available with M6 or

M8 threaded holes.

Gemessen bei C

‹

›

1 kHz

„

-4

„

-4

„

-4

10 kHz

„

-4

–

at f

‹

›

1 kHz

3 x 10

-4

3 x 10

-4

5 x 10

-4

10 kHz

6 x 10

-4

–

Capacitance

Pulse rise time V/

sec

max. operation

400 VDC 600 VDC 850 VDC 1000 VDC 1200 VDC 1400 VDC

1.0 . . . 5.0

–

150

200

250

6.0 . . . 10

–

100

150

200

15 . . . 50

100

150

200

60 . . . 100

–

WIMA GTO MKP

NEW

01-04

WIMA GTO MKP

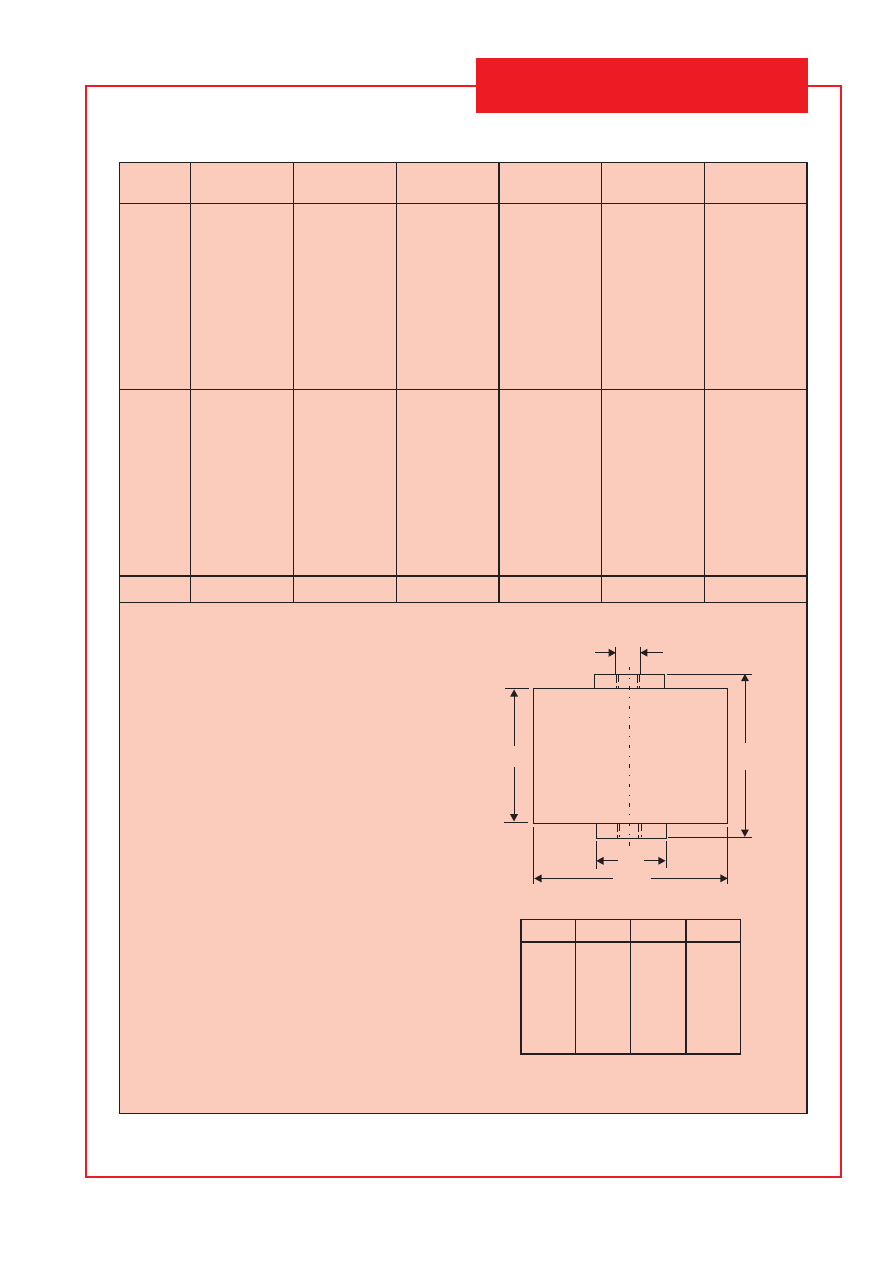

Werteübersicht / General Data

Kapazität

400 VDC

600 VDC

850 VDC

1000 VDC

1200 VDC

1400 VDC

Capacitance

W x L

1.0

60 x 49

1.5 „

60 x 49

2.0 „

60 x 49

2.5 „

60 x 49

3.0 „

60 x 49

3.5 „

60 x 49

4.0 „

60 x 49

70 x 49

4.5 „

60 x 49

70 x 49

5.0 „

60 x 49

70 x 49

6.0 „

60 x 49

70 x 49

80 x 49

8.0 „

60 x 49

70 x 49

90 x 49

10.0

60 x 49

70 x 49

80 x 49

90 x 58

15.0 „

60 x 49

70 x 49

90 x 49

90 x 58

90 x 97

20.0 „

60 x 49

70 x 49

80 x 49

90 x 58

90 x 97

25.0 „

60 x 49

70 x 49

90 x 49

90 x 97

30.0 „

60 x 49

80 x 49

90 x 58

90 x 97

40.0 „

70 x 49

90 x 49

90 x 97

50.0 „

80 x 49

90 x 58

90 x 97

60.0 „

80 x 49

90 x 97

70.0 „

90 x 49

90 x 97

80.0 „

90 x 49

90 x 97

90.0 „

90 x 58

90 x 97

100.0

90 x 58

90 x 97

Alle Maße in mm.
Dims in mm.

Abweichungen und Konstruktionsänderungen vorbehalten.
Rights reserved to amend design data without prior notification.
