Bipolar Transistors




Nomenclature:

B

 – Silicon Transistor

C

 – LF Low Power Transistor

nnn

 – Serial Number

X

 or

-nn

 – h

FE

 Group





Available from Diotec:




Bipolartransistoren




Benennung:

B

 – Siliziumtransistor

C

 – NF Kleinleistungstransistor

nnn

 – Serien-Nummer

X

 oder

-nn

 – h

FE

Gruppe





Von Diotec erhältlich:






Case

Type

I

C

 [mA]

V

CEO

 [V]

Gehäuse

Typ

BC807  -16 / -25 / -40

-800

-45

SOT-23

PNP

BC817  -16 / -25 / -40

BC808  -16 / -25 / -40

-800

-25

SOT-23

PNP

BC818  -16 / -25 / -40

BC817  -16 / -25 / -40

800

45

SOT-23

NPN

BC807  -16 / -25 / -40

BC818  -16 / -25 / -40

800

25

SOT-23

NPN

BC808  -16 / -25 / -40

BC846  A / B

100

65

SOT-23

NPN

BC856  A / B

BC847  A / B / C

100

45

SOT-23

NPN

BC857  A / B / C

BC848  A / B / C

100

30

SOT-23

NPN

BC858  A / B / C

BC849  A / B / C

100

30

SOT-23

NPN

BC859  A / B / C

BC850  A / B / C

100

45

SOT-23

NPN

BC860  A / B / C

BC856  A / B

-100

-65

SOT-23

PNP

BC846  A / B

BC857  A / B / C

-100

-45

SOT-23

PNP

BC847  A / B / C

BC858  A / B / C

-100

-30

SOT-23

PNP

BC848  A / B / C

BC859  A / B / C

-100

-30

SOT-23

PNP

BC849  A / B / C

BC860  A / B / C

-100

-45

SOT-23

PNP

BC850  A / B / C

BC327  -16 / -25 / -40

-800

-45

TO-92

PNP

BC337  -16 / -25 / -40

BC328  -16 / -25 / -40

-800

-25

TO-92

PNP

BC338  -16 / -25 / -40

BC337  -16 / -25 / -40

800

45

TO-92

NPN

BC327  -16 / -25 / -40

BC338  -16 / -25 / -40

800

25

TO-92

NPN

BC328  -16 / -25 / -40

BC546  A / B

100

65

TO-92

NPN

BC556  A / B

BC547  A / B / C

100

45

TO-92

NPN

BC557  A / B / C

BC548  A / B / C

100

30

TO-92

NPN

BC558  A / B / C

BC549  B / C

100

30

TO-92

NPN

BC559  B / C

BC556  A / B

-100

65

TO-92

PNP

BC546  A / B

BC557  A / B / C

-100

45

TO-92

PNP

BC547  A / B / C

BC558  A / B / C

-100

30

TO-92

PNP

BC548  A / B / C

BC559  B / C

-100

30

TO-92

PNP

BC549  B / C

Designation

complementary

Bezeichnung

komplementär

Parameter

Application



Applikation







www.diotec.com



2/4





03/2002





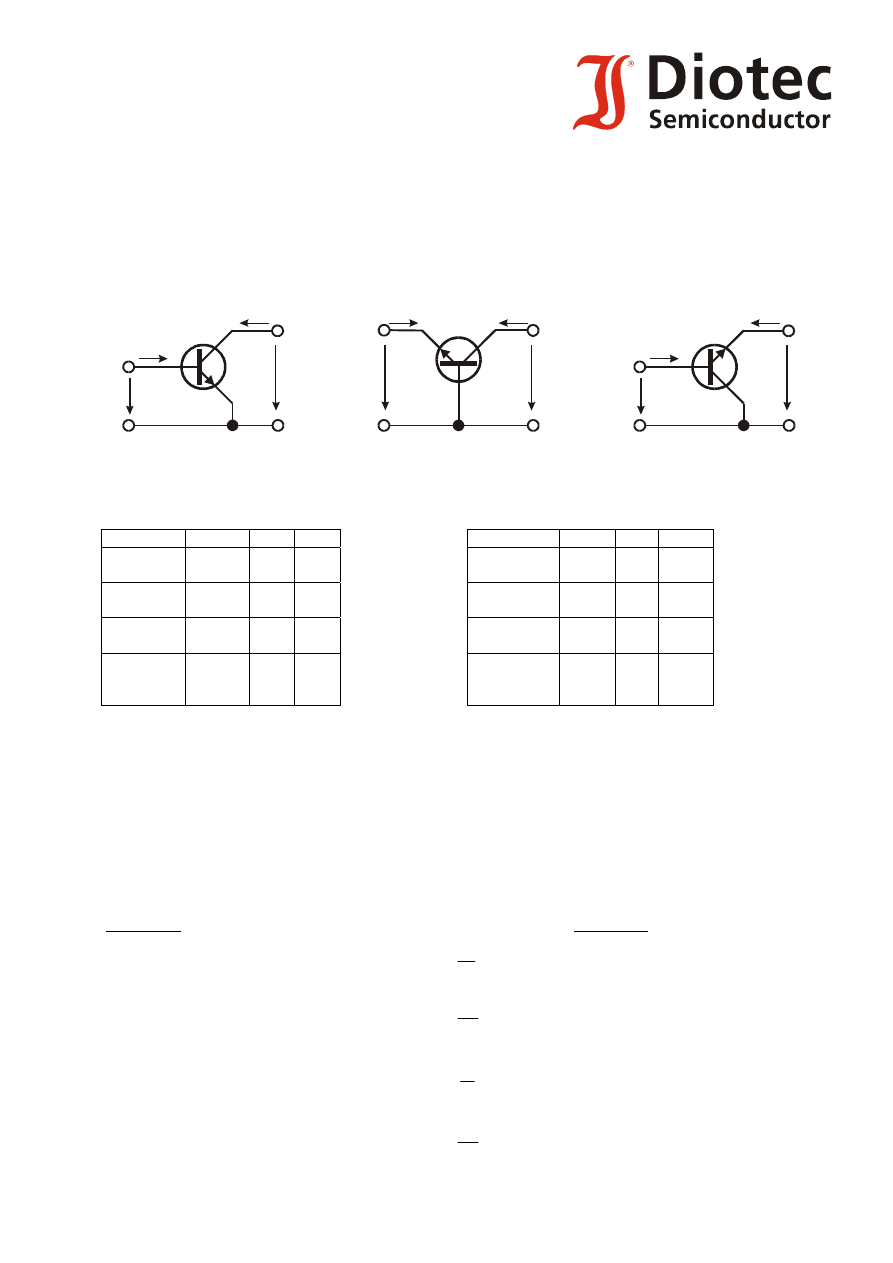

Basic Circuits

a) Common Emitter
b) Common Base
c) Common Collector




Grundschaltungen

a) Emitterschaltung
b) Basisschaltung
c) Kollektorschaltung




Characteristics


 a)

b)

c)

input
impedance

medium small high

output
impedance

medium high  small

current
gain h

21



high <

1

high

h

21



frequency
limit

low high

low




Eigenschaften


 a)

b)

c)

Eingangs-
impedanz

mittel klein groß

Ausgangs-
impedanz

mittel groß klein

Stromver-
stärkung h

21

groß <

1 groß

h

21



Grenz-
frequenz

niedrig hoch niedrig




LF Four Pole Equivalent Circuit


Low frequency transistors can be described by
an active four pole network. Following
equations are valid for small signal (AC)
parameters:

NF Vierpol-Ersatzschaltbild


Niederfrequenz-Tranistoren können durch ein
aktives Vierpol-Netzwerk beschrieben werden.
Die folgenden Gleichungen gelten für
Wechselstrom- (=Kleinsignal-) Größen:



2

22

1

21

2

2

12

1

11

1

u

h

i

h

i

u

h

i

h

u

×

+

×

=

×

+

×

=



Parameter: Parameter:

Input impedance, output



Eingangsimpedanz, Ausgang

shorted (u

2

=0)

kurzgeschlossen

(u

2

=0)



Reverse voltage transfer ratio



Spannungsrückwirkung bei

open input (i

1

=0)



offenem Eingang (i

1

=0)



Small signal current gain,



Kleinsignalstromverstärkung,

output shorted (u

2

=0)



Ausgang kurzgeschl. (u

2

=0)



Output admittance,



Ausgangsleitwert bei

open input (i

1

=0)



offenem Eingang (i

1

=0)

u

1

u

2

i

1

i

2

a)

u

1

u

2

i

1

i

2

c)

u

1

u

2

i

1

i

2

b)

1

1

11

i

u

h

=

2

1

12

u

u

h

=

1

2

21

i

i

h

=

2

2

22

u

i

h

=

Application



Applikation







www.diotec.com



3/4





03/2002




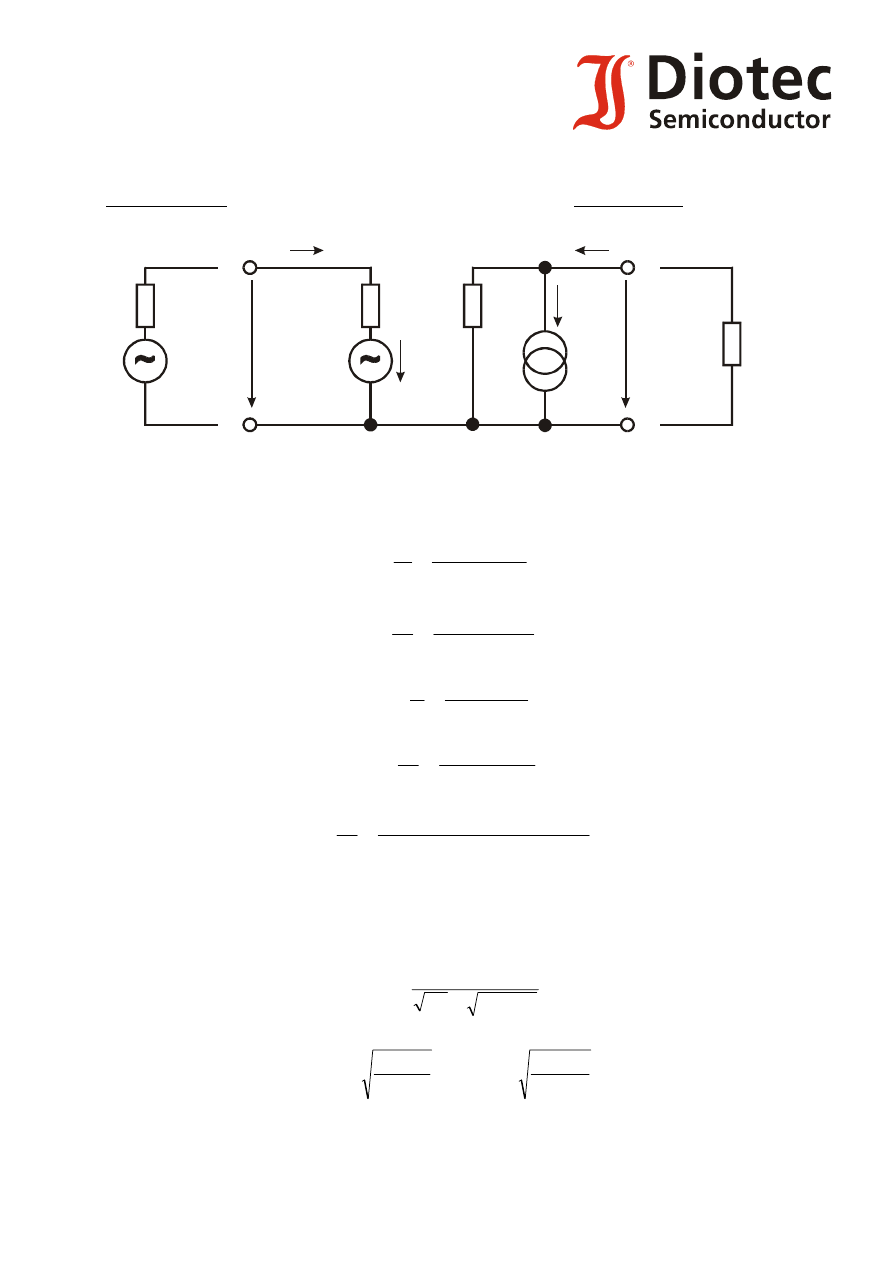

Equivalent Circuit:



Ersatzschaltbild:





Calculation of a real transistor stage



Berechnung der realen Transistorstufe






Input impedance





Eingangsimpedanz




Output impedance





Ausgangsimpedanz




Current gain





Stromverstärkung




Voltage gain





Spannungsverstärkung




Power gain





Leistungsverstärkung




Definition

∆

h



Definition

∆

h





Optimum power gain,





Optimale Leistungs-

input and output matched





verstärkung, Eingang

with R

Gopt

 and R

Lopt







und Ausgang angepasst









mit

R

Gopt

 and R

Lopt








u

1

i

1

i

2

u

2

h

11

h

22

h u

12  2

@

h i

21  1

@

R

G

R

L

L

22

L

11

1

1

i

R

h

1

h

R

h

i

u

r

×

+

D

×

+

=

=

G

22

G

11

2

2

o

R

h

h

R

h

i

u

r

×

+

D

+

=

=

L

22

21

1

2

c

R

h

1

h

i

i

g

×

+

=

=

h

R

h

R

h

u

u

g

L

11

L

21

1

2

v

D

×

+

×

-

=

=

)

h

R

h

(

)

R

h

1

(

R

h

p

p

g

L

11

L

22

L

2

21

1

2

p

D

×

+

×

×

+

×

=

=

21

12

22

11

h

h

h

h

h

×

-

×

=

D

2

22

11

21

opt

_

p

h

h

h

h

g

÷

÷
ø

ö

ç

ç
è

æ

×

+

D

=

22

11

Gopt

h

h

h

R

D

×

=

h

h

h

R

22

11

Lopt

D

×

=

Application



Applikation







www.diotec.com



4/4





03/2002



Datasheet Parameters


In the datasheet the parameters are specified
for the common emitter configuration at a given
operating point (bias). The conversion for other
configurations is shown below.


Datenblattparameter


Im Datenblatt werden die Parameter für die
Emitterschaltung in einem bestimmten
Arbeitspunkt angegeben. Die Umrechnung für
andere Schaltungen ist unten angegeben.





Common Emitter

Emitter-

Base

Basis-

Collector

Kollektor-


Schaltung

Input

impedance

h

11



h

ie



fe

ie

ib

h

1

h

h

+

=



ie

ic

h

h

=



Eingangs-

impedanz

Reverse voltage

transfer ratio

h

12



h

re



re

fe

oe

ie

rb

h

h

1

h

h

h

-

+

×

=

re

rc

h

1

h

-

=



Spannungs-

rückwirkung

Small signal

current gain

h

21



h

fe



fe

fe

fb

h

1

h

h

+

-

=



fe

fc

h

1

h

+

=

-



Kleinsignal-

stromverstärkung

Output

admittance

h

22



h

oe



fe

oe

ob

h

1

h

h

+

=



oe

oc

h

h

=



Ausgangs-

leitwert


DC current gain in common

h

FE

Kollektor-Basis-Gleichstromverhältnis

emitter configuration



in Emitterschaltung (Großsignalwert)


Meaning of Subscripts:



Bedeutung der Indizes:

voltage between X and Y



V

XYZ

Spannung zwischen X und Y

current from X to Y

I

XYZ



Strom von X nach Y





X, Y = B, C, E



at third connector -open

Z = O

bei drittem Anschluss -offen

-short

Z

=

S

-kurzgeschlossen

at specified saturation conditions

Z = sat

bei gegebenen Bedingungen im







Übersteuerungsbereich


Gain bandwith product

f

T

 Transitfrequenz

Product of h

fe

 and frequency where



Produkt aus h

fe

 und der Frequenz,

h

fe

 has been measured



bei der h

fe

 bestimmt wurde


Collector-Base capacitance

C

CBO

 Kollektor-Basis

Kapazität

(between C and B, E open)



(zwischen C und B, E offen)


Noise figure



Rauschzahl

Given for a specified operating



Angegeben für einen bestimmten

point, specified source resistance,



Arbeitspunkt, einen bestimmten

specified frequency and frequency



Generatorwiderstand, eine be-

range, where:



stimmte Frequenz sowie einen







Frequenzbereich.

Mit:


Total noise power at the output termination

p

2



Rauschleistung am Lastwiderstand


Noise power at the signal source

p

1



Eingangsrauschleistung des





Signalgenerators


Equivalent Noise voltage

u

F

 Äquivalente

Rauschspannung

1

p

2

p

g

p

lg

10

dB

F

×

×

=
