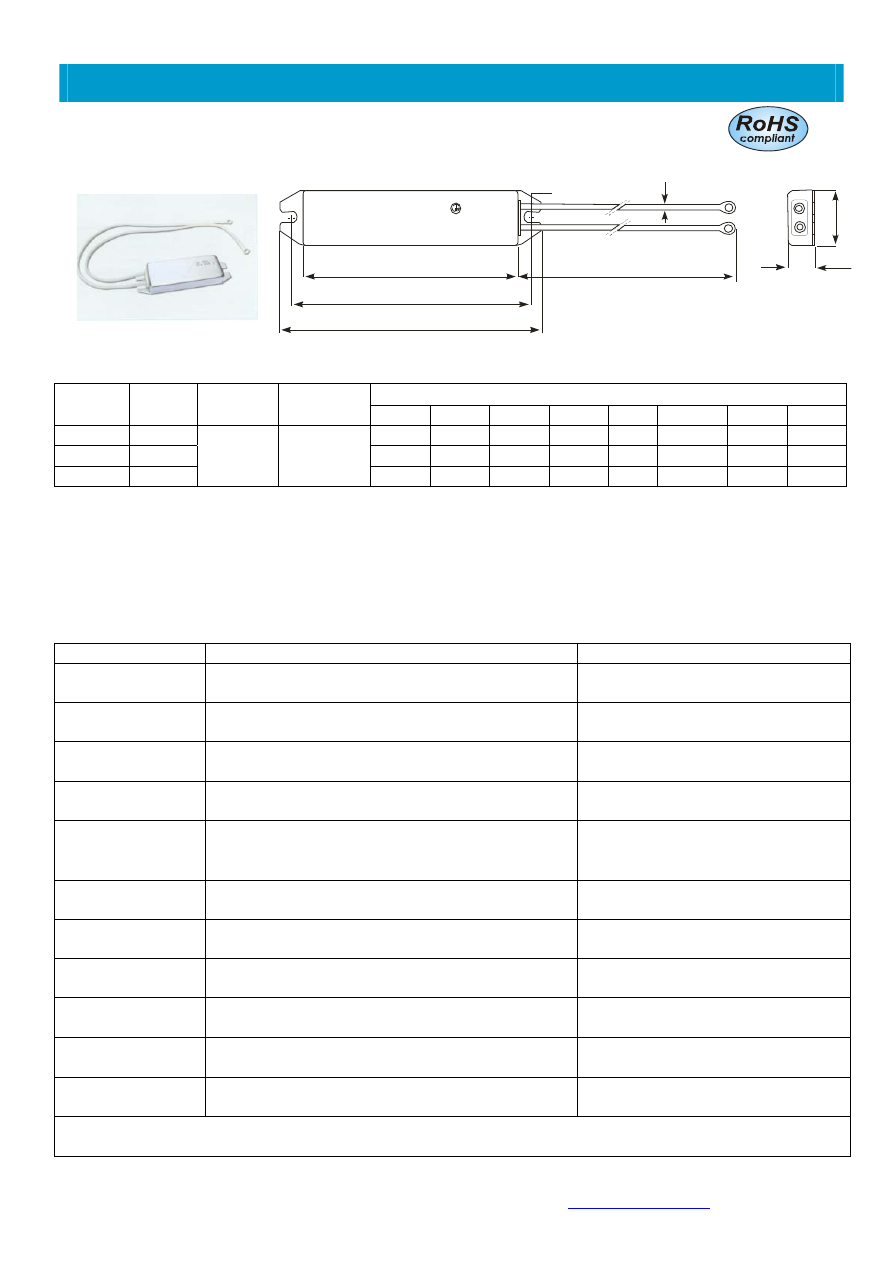

Series RXL

                                                                V I T R O H M













RXL   60W

39R     5%

E

B

C

G

D

A

H

F





 Technical Specifications:

* Can be customized on request





Feature of product

1- good performance in shock resistance and heat output
2- small TCR and flexible,multiple combination of assembly, easy to install
3- widely applied to load testing, electric power distribution , instruments and equipment’s, and servomechanism



Electrical Characters:

Characteristics Test

methods

Specifications

Withstanding voltage



40~60Hz AC, leakage current 0.5mA,  1500V 1 min. ± 5s



No flashover and arcing



TCR 20

℃

/ 200

℃



±200ppm/

℃



Short-time overload



10 times voltage at rated power  for 5 seconds



No visible damage

，

clear marking

Δ

R

≤

 ± (2%R+0.1

Ω

）



Vibration



Change of frequency from  10

～

55Hz  Hz ~10 within one minute

amplitude 1.5mm , two hours  each  at X,Y and Z directions



No obvious  mechanical damage



Δ

R

≤

 ± (2%R+0.1

Ω

）



Thermal shock



Voltage at rated power for 30 minutes, afterwards, putting the resistor

into a lower-temperature chamber of -40

+0/-5

4ºC within 8~12 seconds,

and taking it out after 15 minutes



No visible damage

，

clear marking

Δ

R

≤

 ± (2%R+0.1

Ω

）



Load life



Overload at rated power , 500 hours, 1.5 hour  ON  , 0.5 hour  OFF



Δ

R

≤

 ± (3%R+0.1

Ω

）



Surface temperature rise

Voltage at rated power , when the heat tends to be steady, the

temperature of the middle of body of resistor needed to be measured



Less than 350ºC



Flame retardancy



1

～

6 times voltage at  rated power



No flashover and arcing



Dielectric withstanding

voltage

JIS-C-5202 5-7 AC1000V 1minute



No evidence of mechanical damage, or insulation

breakdown



Power rating load



JIS-5202 5-4 hold the resistor horizontally and load the specified power

for 30 minutes



Temperatura  350

℃

 max

Δ

R

≤

 ± (0,5%R+0.1

Ω

）



Heat resistance

JIS-C-5202 7-2  350ºC ±5ºC  2hours





Ordering number

Type            Tolerance     Pack-Code     R-Value

RXL60          5                  B                    39R



Revision 201212

VITROHM PORTUGUESA, Lda. – Est. Nacional 249-4, Trajouce – 2765-653 S. Domingos de Rana – PORTUGAL

Tel:+ 351 214 457 700 - Fax:351 214 457 755 – Germany Sales Tel:+ 0049 4121 870 103 -  e-mail:

vitrohm.support@yageo.com

 – www.vitrohm.com



Type P

70

Rate

power

Resistance

Range

Tol.

Dimensions  (mm)

A

±1

 B

±1

C

±0.5

D

±1



E



 F *



G

±1



 H *

RXL60 60W

1R … 10K

±5%  ;  ±10%

100 30  13  90 4.5

0.75

mm

2

 75  200

RXL80 80W

150 34  21 140 5

0.75

mm

2

 125  200

RXL120

120W

182 42  21 172 6

0.75

mm

2

 150  200

Electrical power  type of  aluminium clad resistor
