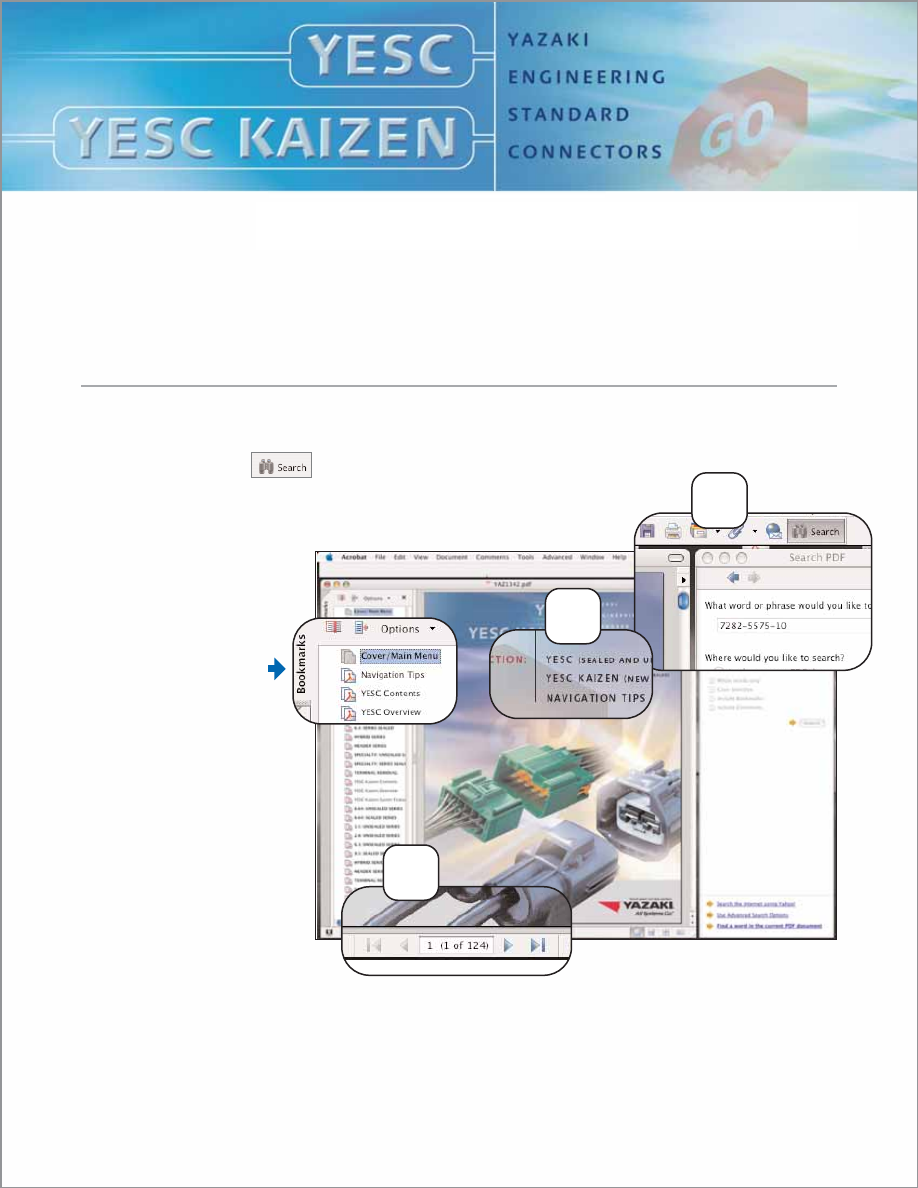

There are primarily three ways to navigate the interactive Yazaki Connector Catalog.

1. SEARCH FUNCTION

— Navigate By Part Number Or Keyword

2. DOCUMENT LINKS

— Navigate To Catalog Menus

3. PAGE-ADVANCE BUTTONS

— Navigate Page-By-Page

3. PAGE-ADVANCE BUTTONS

Navigate Page-By-Page

Click on either arrow at the bottom of the PDF window. This
will allow you to view the catalog page-by-page.

To jump to the first or last page of the catalog, click on the
respective outside arrow.

1. SEARCH FUNCTION

Navigate By Part Number Or Keyword

Click the SEARCH button

on the PDF’s top bar.

On-the-right side of the screen, enter any part number, or keyword, into the data
field. Click SEARCH. Results are displayed in the window directly below the field.

Click on any result and the
corresponding page will be
displayed.

N A V I G A T I O N   T I P S

1

2

3

NOTE:

You can also jump to

specific pages by clicking the
left-side BOOKMARKS tab.
Click any of the bookmarks
listed and it’s corresponding
page will be displayed.

BACK TO

MAIN MENU

C O N T E N T S

0.64 SERIES

1.5 SERIES

2.8 SERIES

6.3 SERIES

HYBRID
SERIES

HEADER
SERIES

SPECIALTY
SERIES

0.64 x 0.8 UNSEALED

0.64 x 0.8 SEALED

1.5 x 0.8 UNSEALED

1.5 x 0.8 SEALED

2.8 x 0.8 UNSEALED

2.8 x 0.8 SEALED

6.3 x 0.8 UNSEALED

6.3 x 0.8 SEALED

HYBRID

HEADER

TERMINAL
REMOVAL

TERMINAL REMOVAL

SPECIALTY UNSEALED

SPECIALTY SEALED

B AC K   TO

M A I N   M E N U

OV E R V I E W

S Y ST E M   F E AT U R E S

CLICK ON YOUR SELECTION:

C O N N E C T O R S

PART NUMBERING METHODOLOGY

YAZAKI LOCATIONS

DISCLAIMER

ADDITIONAL CONNECTORS/POLE SIZES
AVAILABLE IN THE YESC KAIZEN
SECTION OF THIS CATALOG

YAZ1342.qxd  9/27/05  9:47 AM  Page 2

Y A Z A K I   E N G I N E E R I N G   S T A N D A R D

Yazaki’s YESC Series has evolved from decades of

intensive design refinement. As the world’s largest

supplier of vehicle power and data networks and

associated components, Yazaki is uniquely

qualified to deliver leading-edge

connector solutions. The

company continues to provide

these innovative systems to

automotive customers around

the world, for vehicles of

virtually every description.

The YESC Series represents an

important connector resource,

delivering enhanced network performance in

a broad range of applications. Standards, hybrids,

custom designs; sealed or unsealed – Yazaki has the

connector system to meet your requirements.

B AC K   TO   Y E S C

C O N T E N T S   M E N U

G O   TO   PAG E

2   O F   2

YAZ1342.qxd:Final_covers  9/13/05  9:33 AM  Page 3

Yazaki is a premier

provider of innovative,

robust power and data

networks that are flexible,

easily configurable and

cost competitive. Our

global reach, along with

our collaborative approach

and in-depth vehicle-

launch support, give

Yazaki customers an

unprecedented resource

for their power and

data system needs.

Yazaki products, manufactured in plants on six continents,
help power one out of every three passenger vehicles on the
road, worldwide. That translates into more than 18 million
connectors and 110 million terminals every day. Our
leadership position reflects a commitment to excellence that
has made Yazaki the industry’s most innovative provider of
power and data system components.

From our three design centers in North America, Japan and
Europe, Yazaki advances the evolution of these critical
automotive components, providing connectivity solutions
that contribute to greater customer satisfaction. Our design
centers apply specialized engineering expertise to the specific
needs of vehicle manufacturers and their tier-supply partners.
The result: Yazaki’s global customers are assured of vehicle
power and data solutions that deliver highly
effective solutions to real-world challenges.

Our benchmark product
quality – in connector
systems, wire harnesses,
electronics, and IP displays –
delivers exceptional value
and marketplace strength
to our customers.

TM

B AC K   TO   Y E S C

C O N T E N T S   M E N U

B AC K   TO   PAG E

1   O F   2

YAZ1342.qxd:Final_covers  9/7/05  6:03 PM  Page 4

UNSEALED

S

Y S T E M

F

E AT U R E S

•

Wide Range of Advanced Connectors Available Immediately

The YESC Series includes a full range of connector systems in stock – and available
for immediate delivery worldwide – for virtually any vehicle application.

•

USCAR / ISO Standard Compliant

Terminal blade sizes are in accordance with USCAR and ISO standards
(0.64 x 0.64, 1.5 x 0.8, 2.8 x 0.8, 6.3 x 0.8).

•

Terminal Position Assurance Device

Yazaki’s Terminal Position Assurance Device is available front-loaded and
preset to the connector housing.

•

Connector Position Assurance Device

The Connector Position Assurance Device is available preset to
the female terminal connector housing.

•

Wire Gauges for Every Application

The YESC Series is compatible with a wide range of
both US (AWG) and metric (mm

2

) wire sizes.

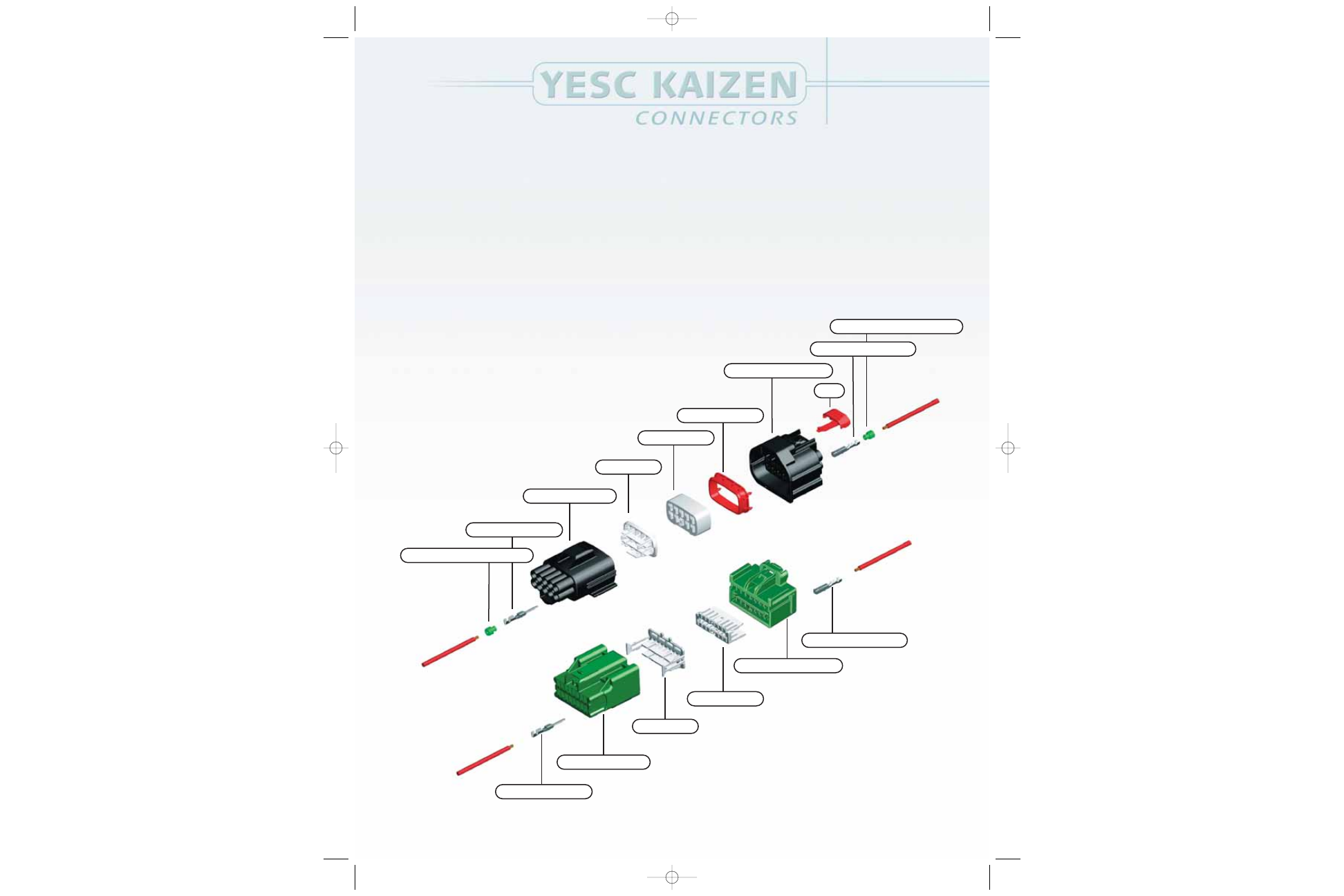

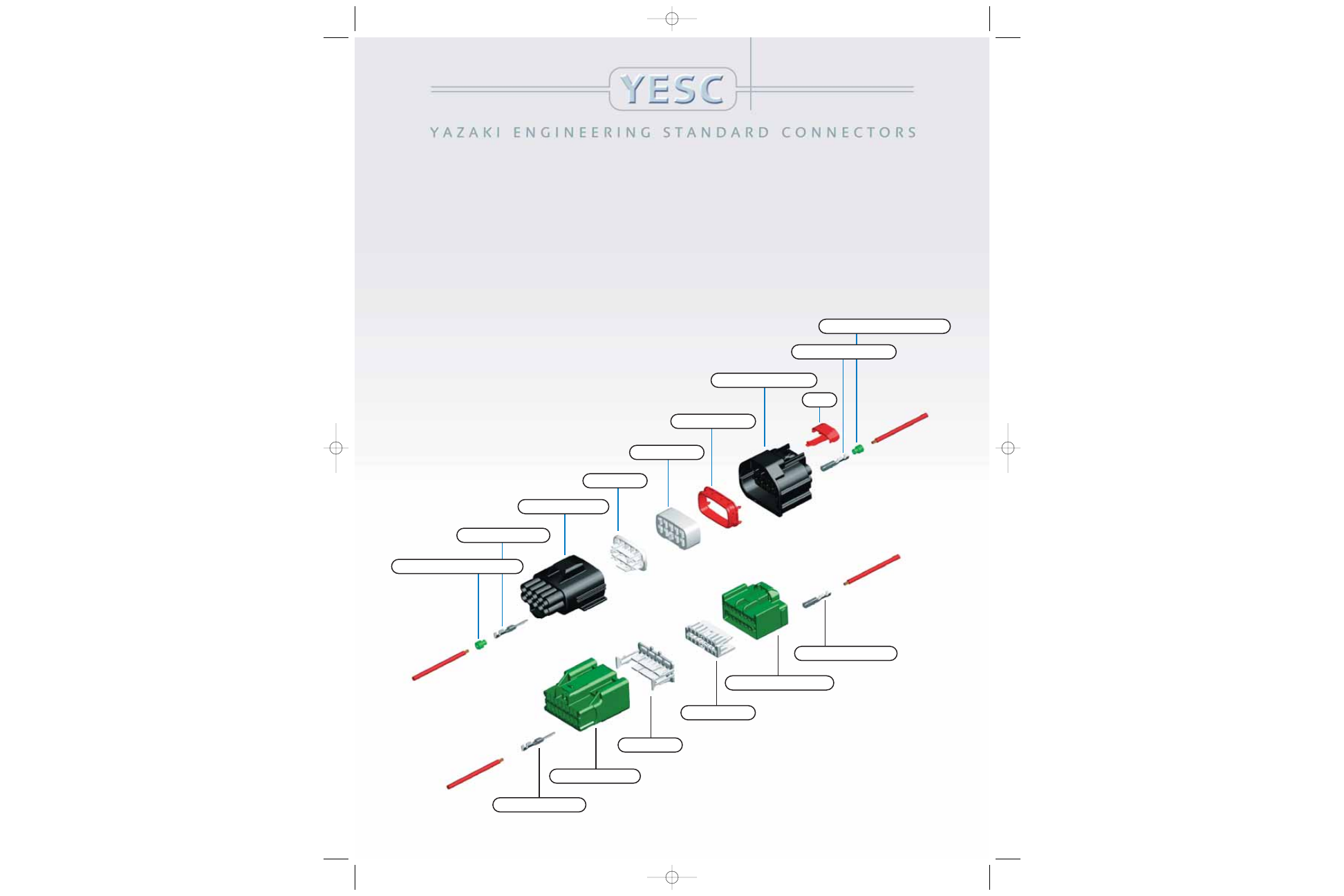

TERMINAL (MALE)

CPA

WIRE SEAL (SEALED ONLY)

TERMINAL (FEMALE)

HOUSING (FEMALE)

INTERFACE SEAL

TPA (FEMALE)

TPA (MALE)

HOUSING (MALE)

WIRE SEAL (SEALED ONLY)

TERMINAL (MALE)

TERMINAL (FEMALE)

HOUSING (FEMALE)

TPA (FEMALE)

TPA (MALE)

HOUSING (MALE)

SEALED

B AC K   TO   Y E S C

C O N T E N T S   M E N U

YAZ1342.qxd:Final_covers  9/8/05  10:20 AM  Page 6

0.64 SERIES
UNSEALED

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

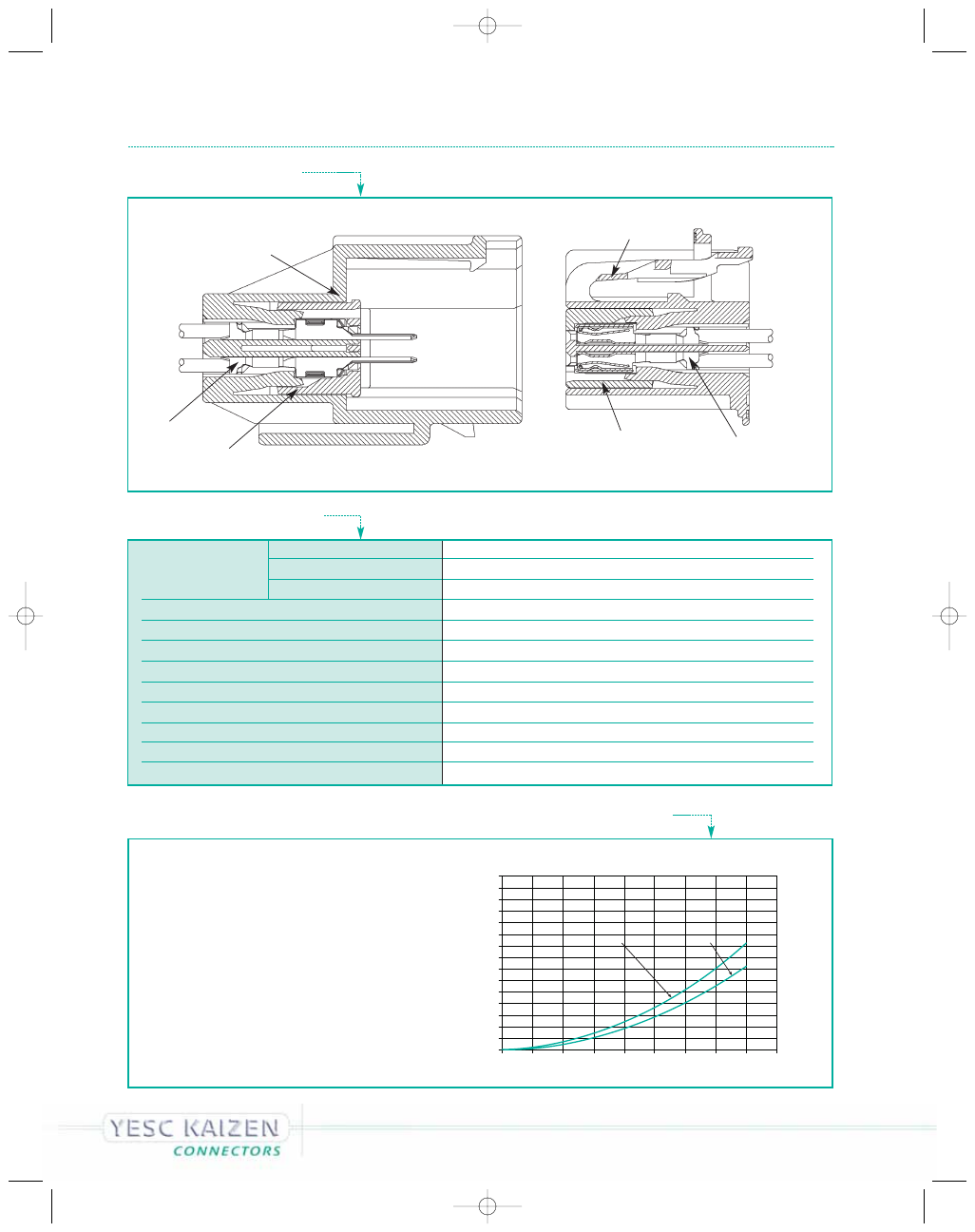

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

ps1_12:ps1_10  9/9/05  6:21 PM  Page 1

B AC K   TO

S E R I E S   M E N U

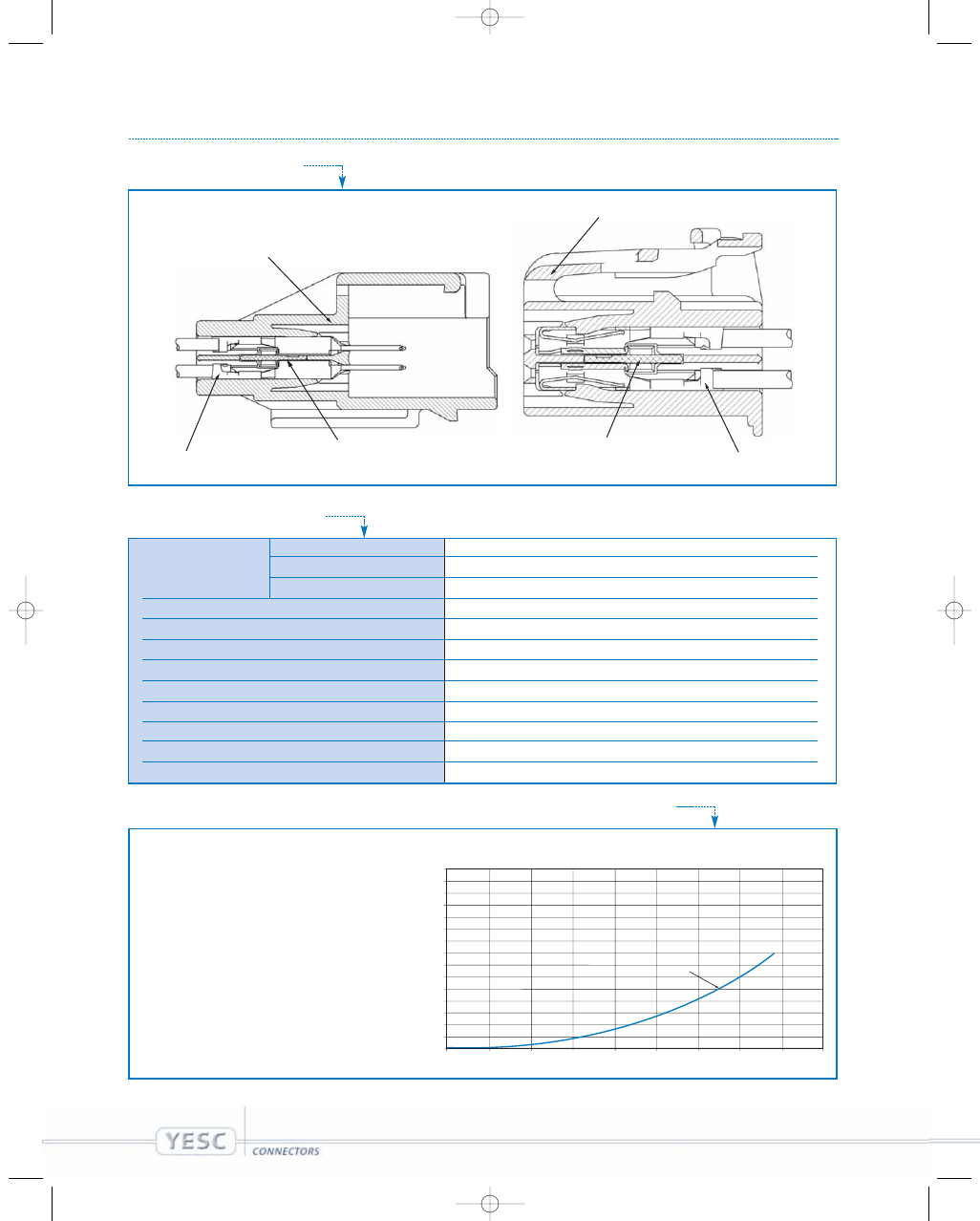

0 . 6 4   x   0 . 8

u n s e a l e d   c o n n e c t i o n   s y s t e m

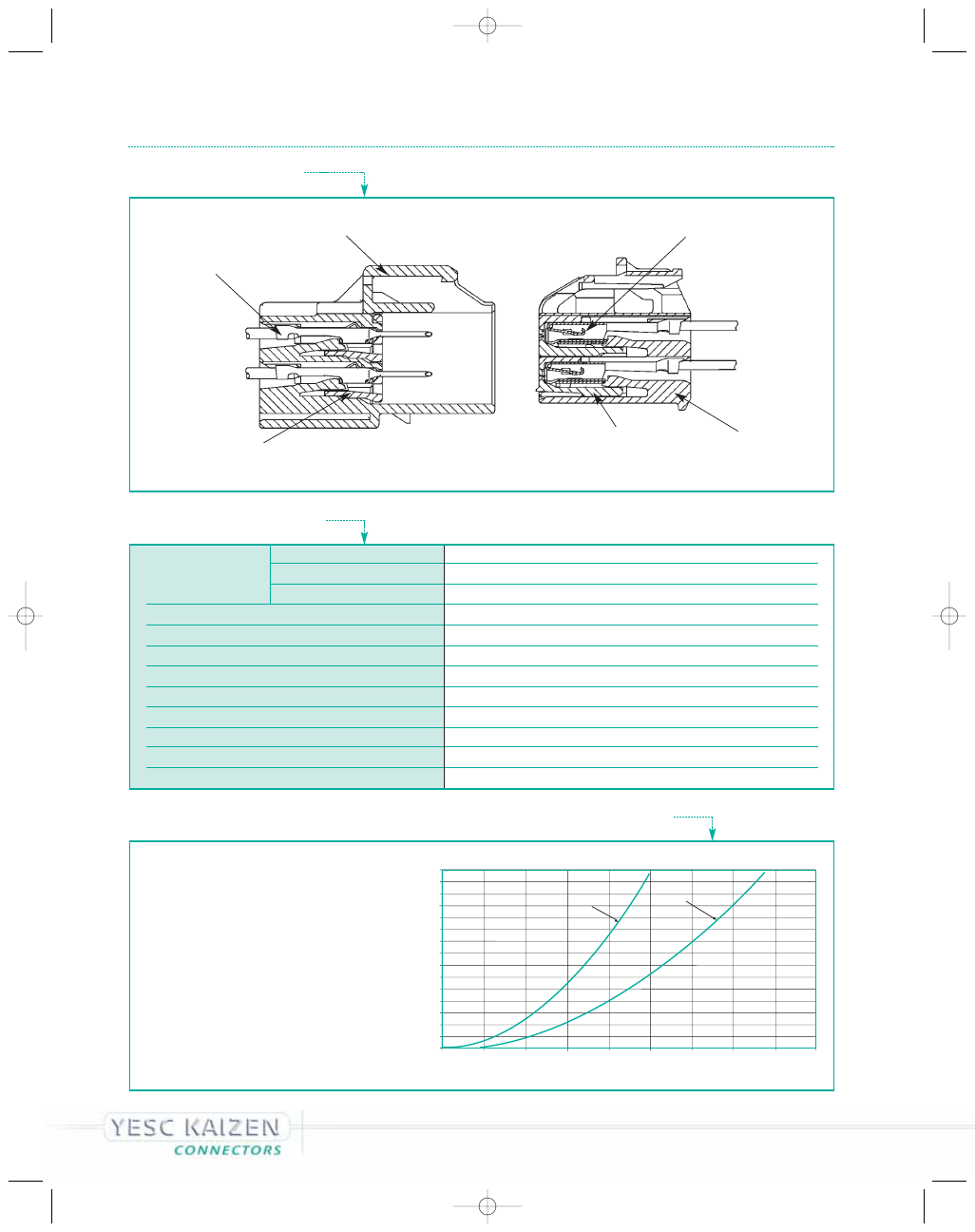

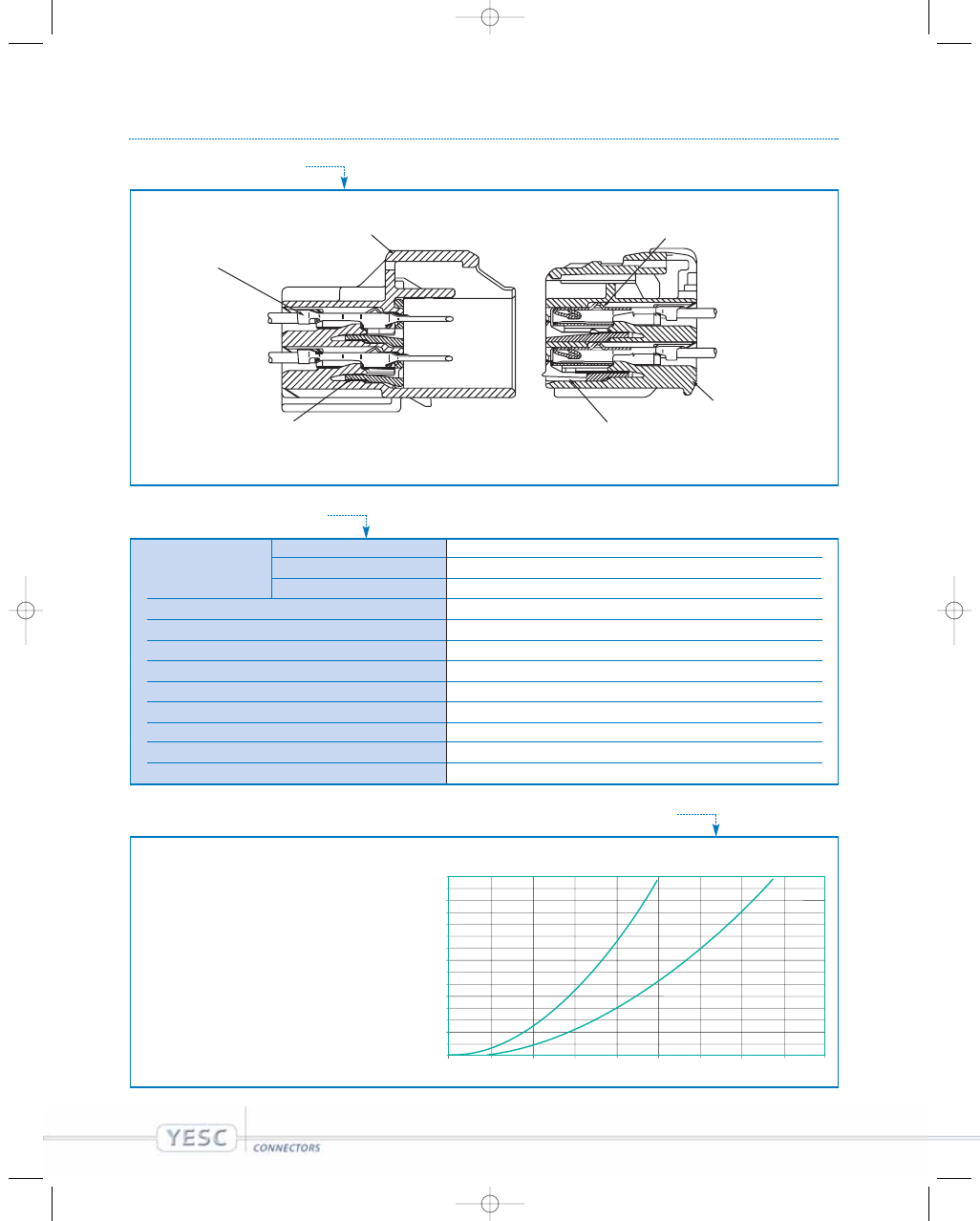

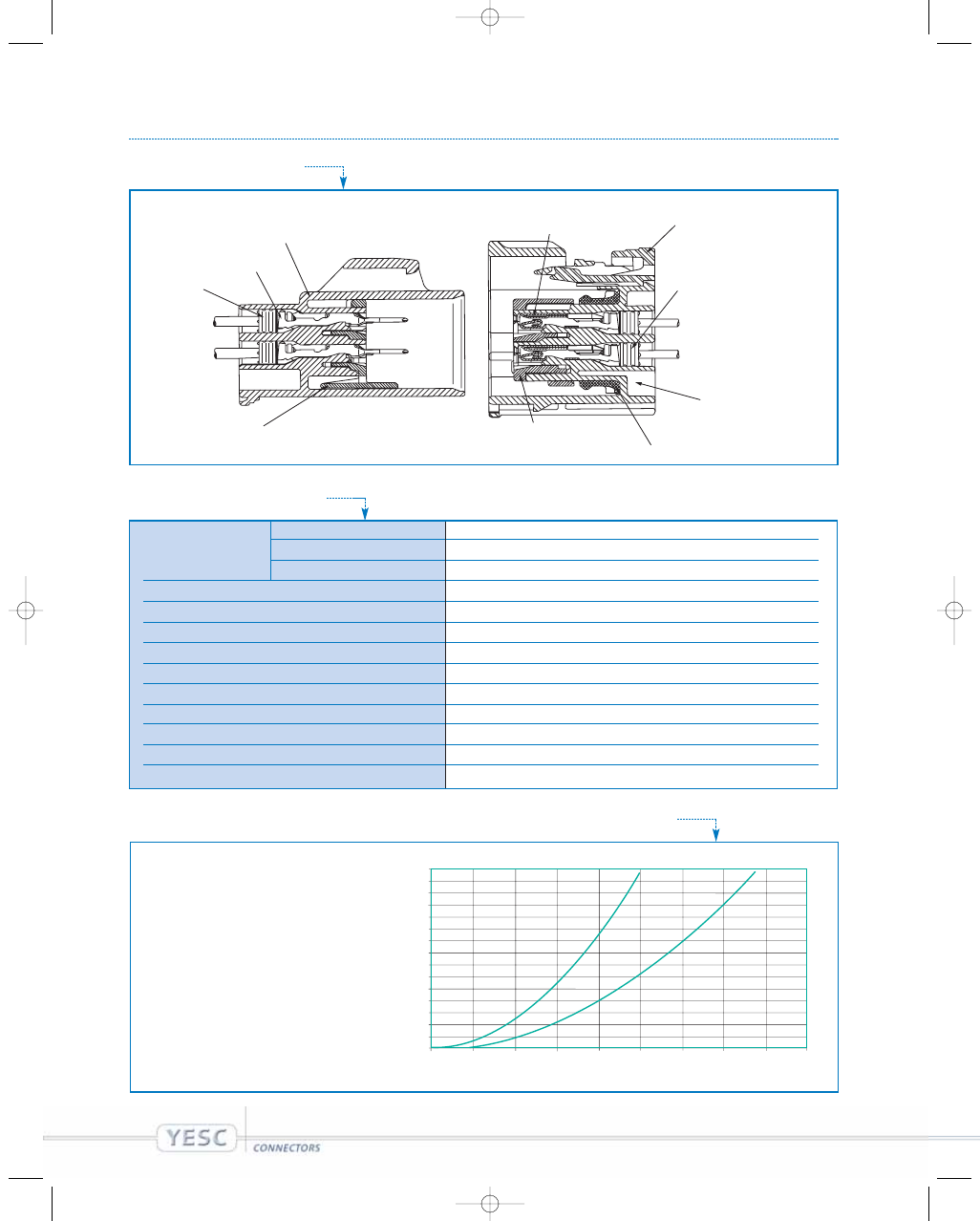

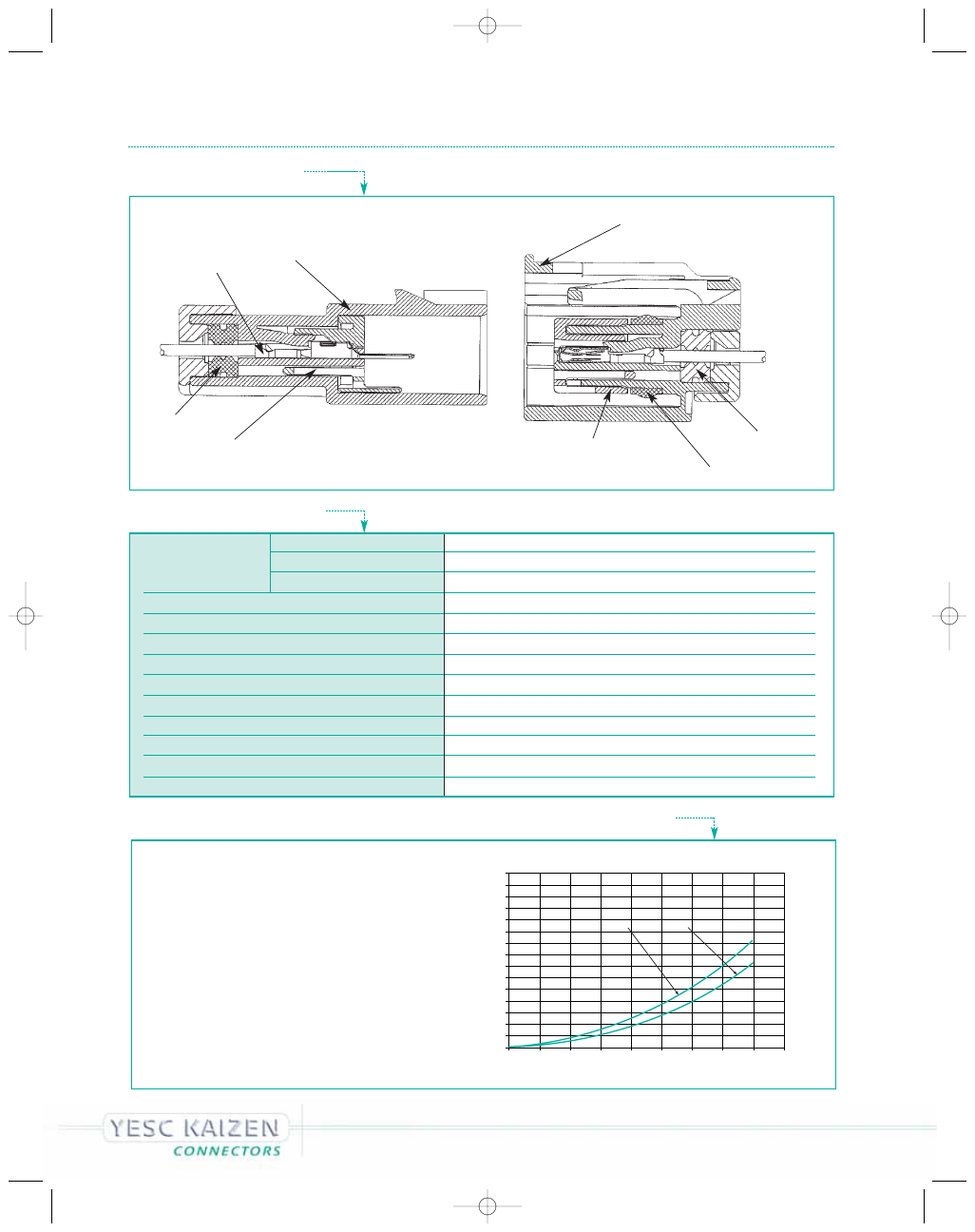

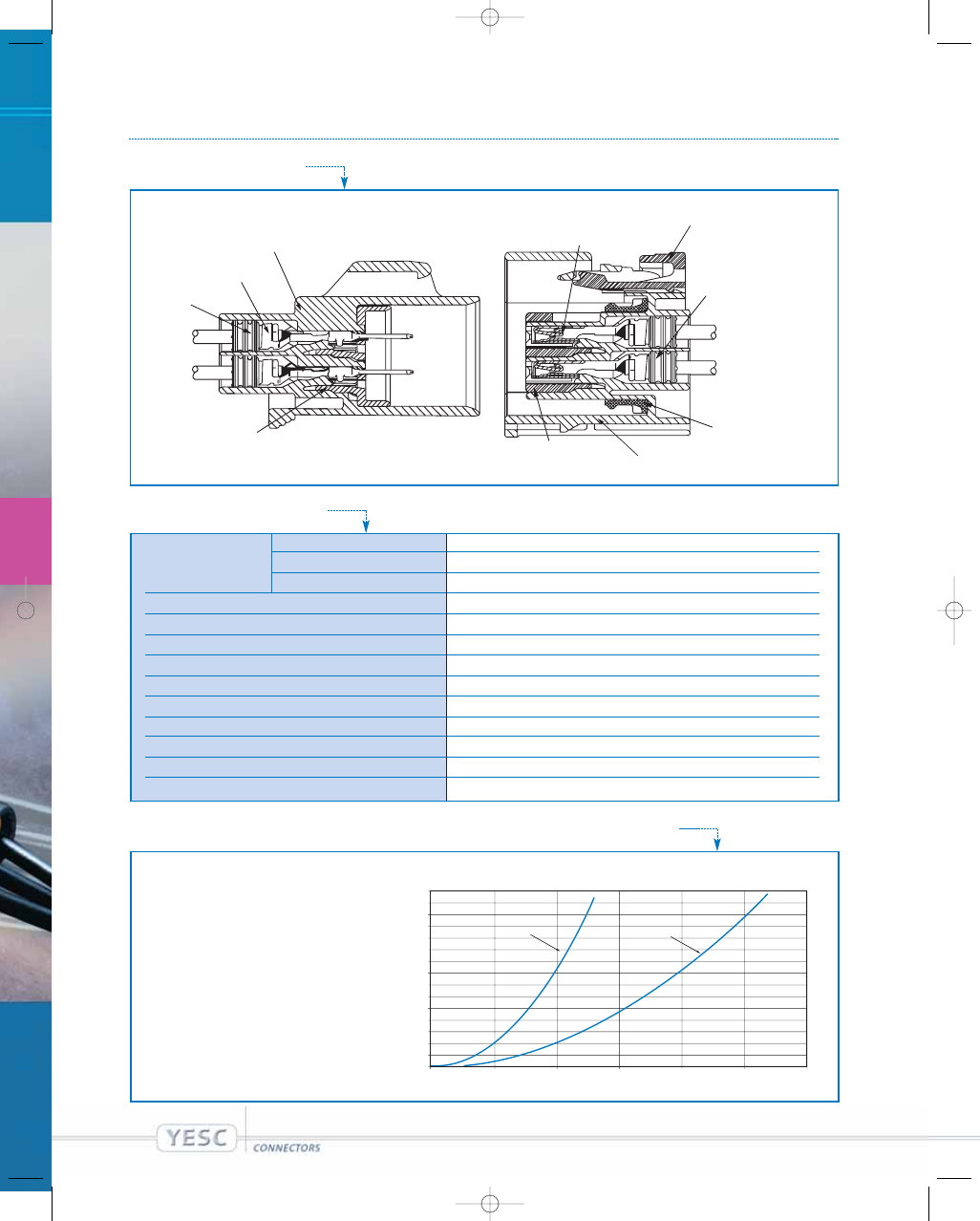

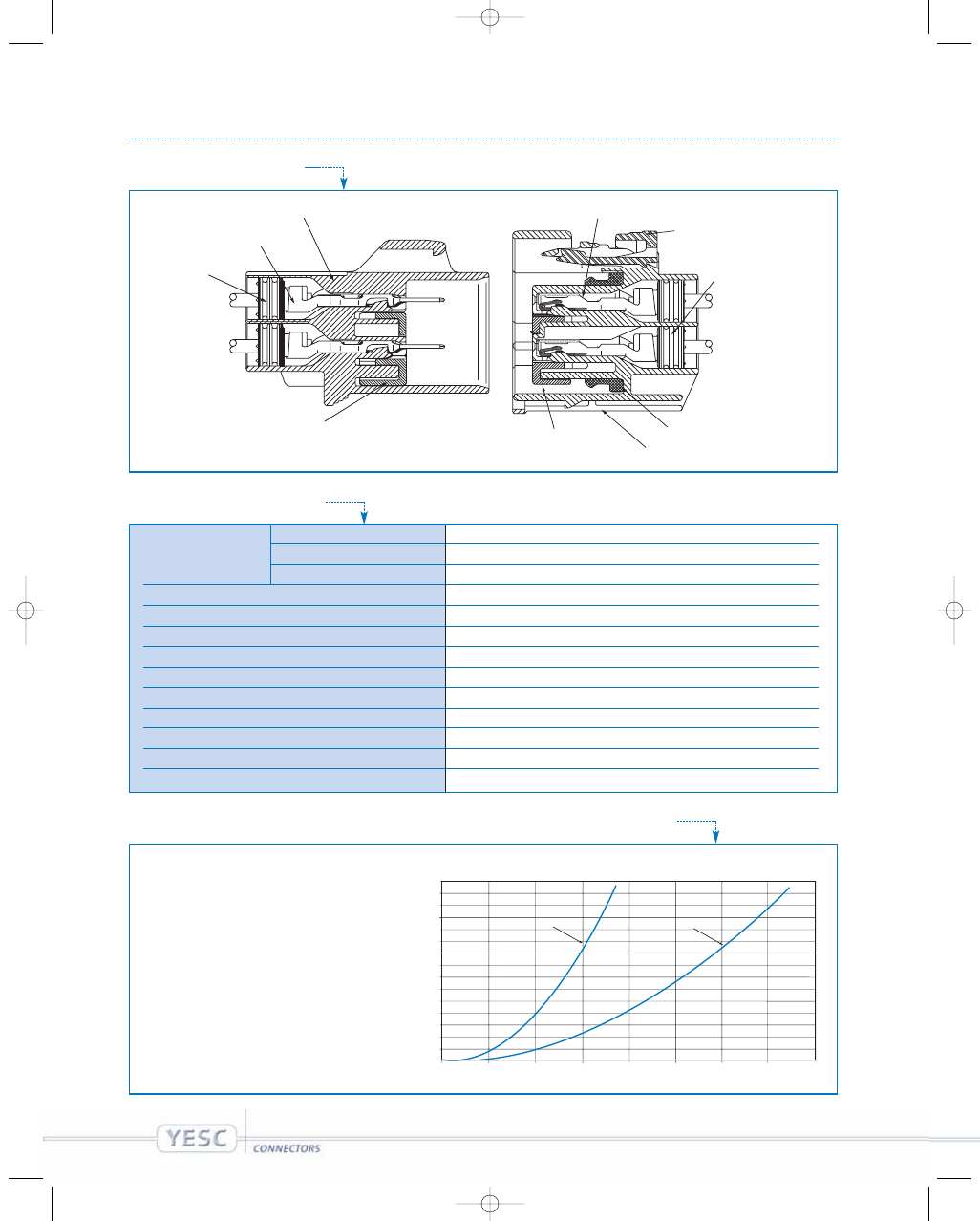

C o n s t r u c t i o n

S p e c i f i c a t i o n s

Connector

PBT + GF

Material

Male Terminal

Copper Alloy (Sn/Au Plate)

Female Terminal

Copper Alloy (Sn/Au Plate)

Operating Temperature Range

-40°C ~100°C (120°C max temp.) (USCAR Class II)

Current Capacity

(See Chart)

Voltage Drop

20m

Ω

Max (Term./Term.) (Crimp-To-Crimp)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

22AWG ~ 18AWG (0.22mm

2

~ 0.76mm

2

)

Terminal Pitch

Horizontal: 2.54mm; Vertical: 2.54mm

Terminal-to-Connector Retention Force

75N Min

Connector-to-Connector Retention Force

110N Min

SIDE SPACER, F

TERMINAL, M

TERMINAL, F

HOUSING, M

SIDE SPACER, M

HOUSING, F

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

150

140

130

120

110

100

90

80

70

60

50

40

30

20

10

0

0

2

4

6

8

10

12

14

16

18

Current (A)

Temperature: Rise Over Ambient (ROA)

vs.

Current

Temperature (ROA) (˚C)

18 AWG

wire

ps1_12:ps1_10  9/13/05  11:41 AM  Page 2

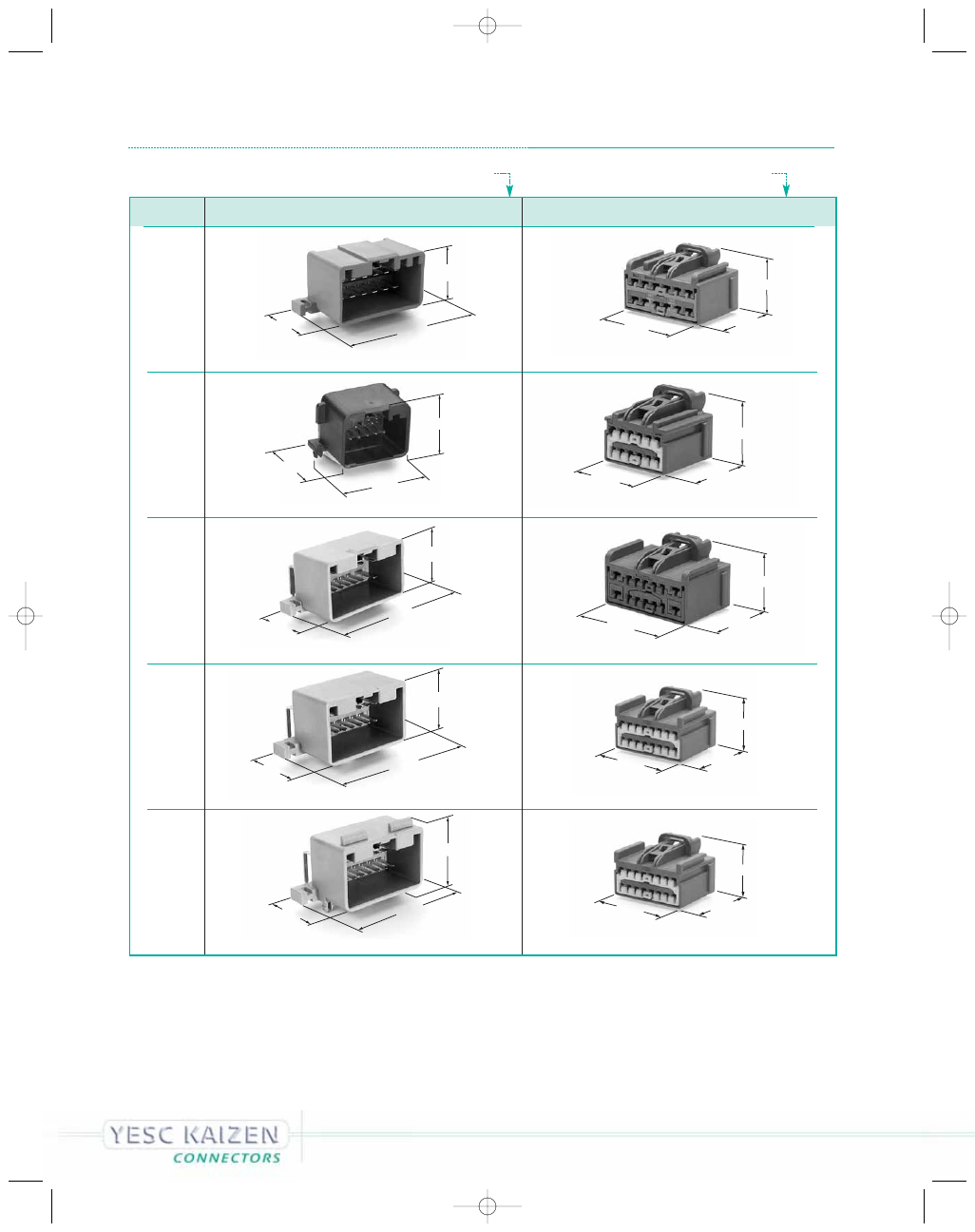

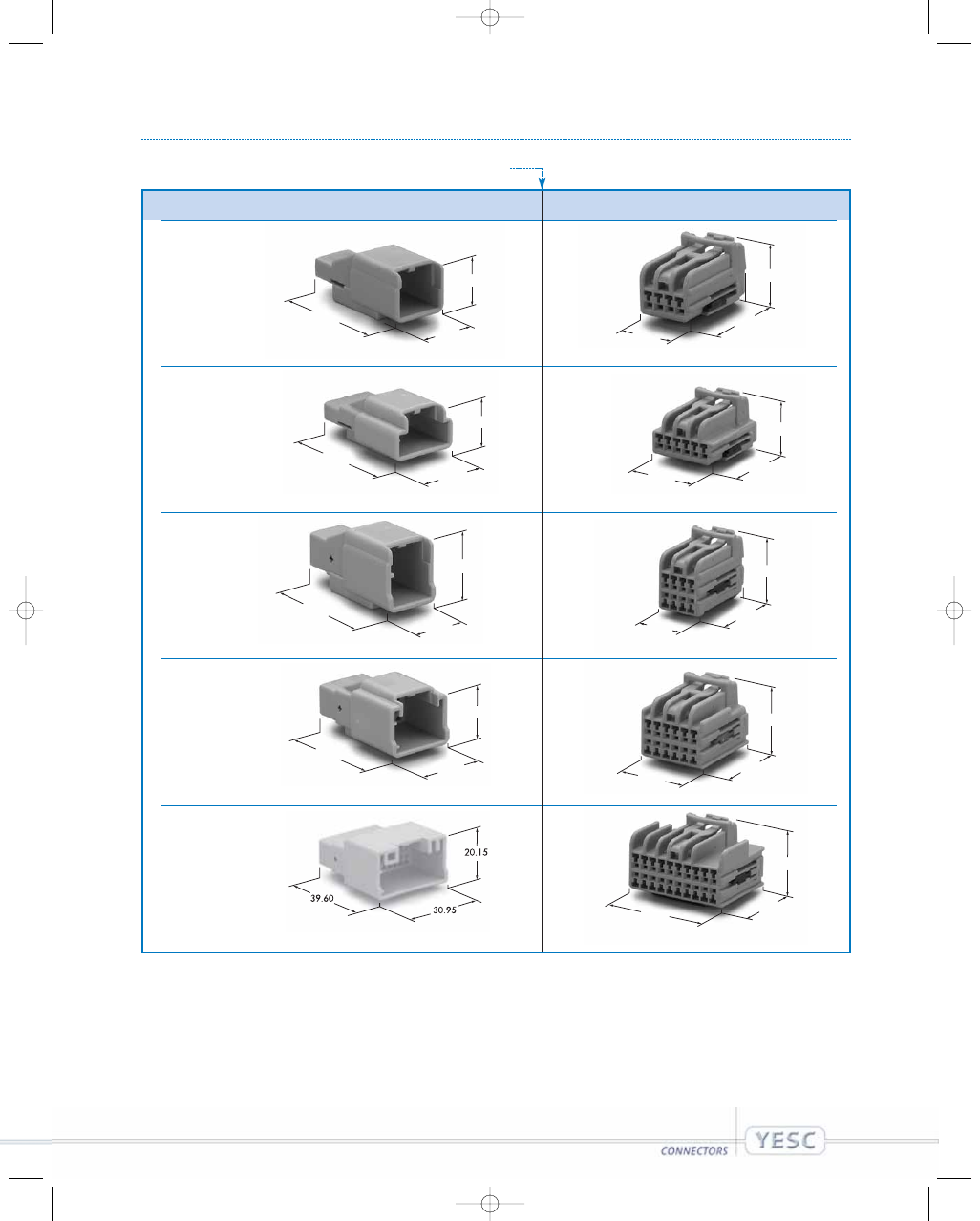

u n s e a l e d   c o n n e c t i o n   s y s t e m

0 . 6 4   x   0 . 8

B AC K   TO

S E R I E S   M E N U

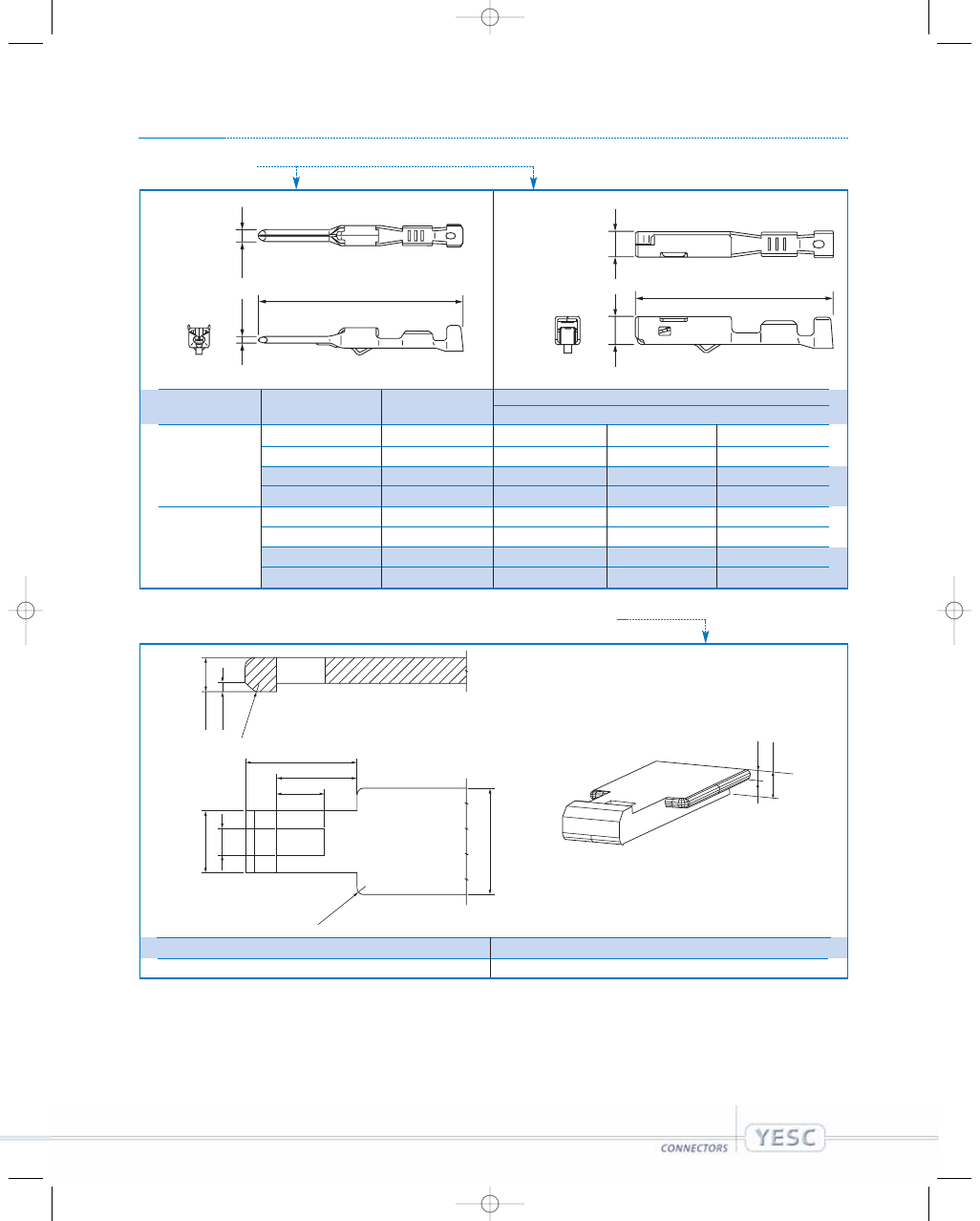

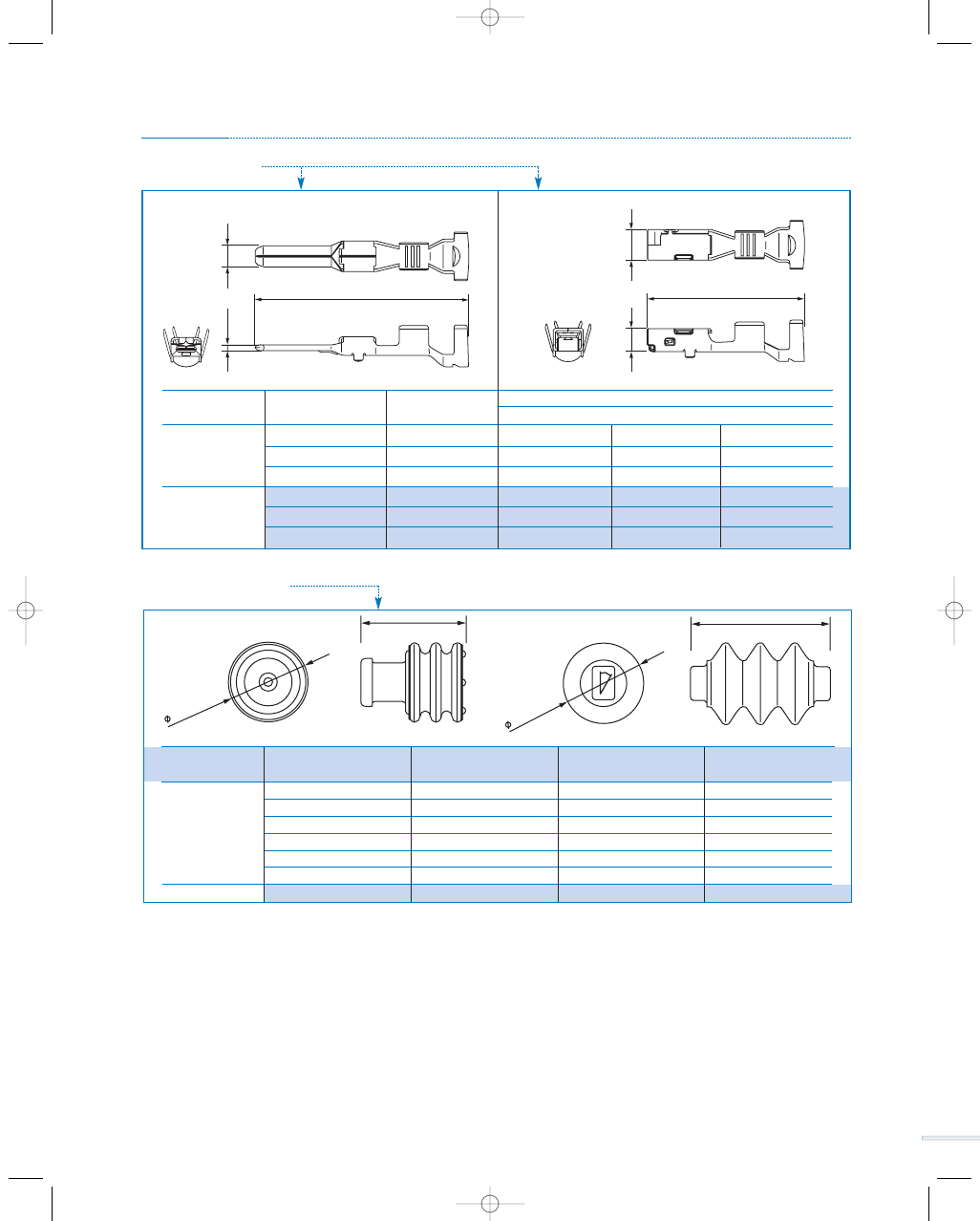

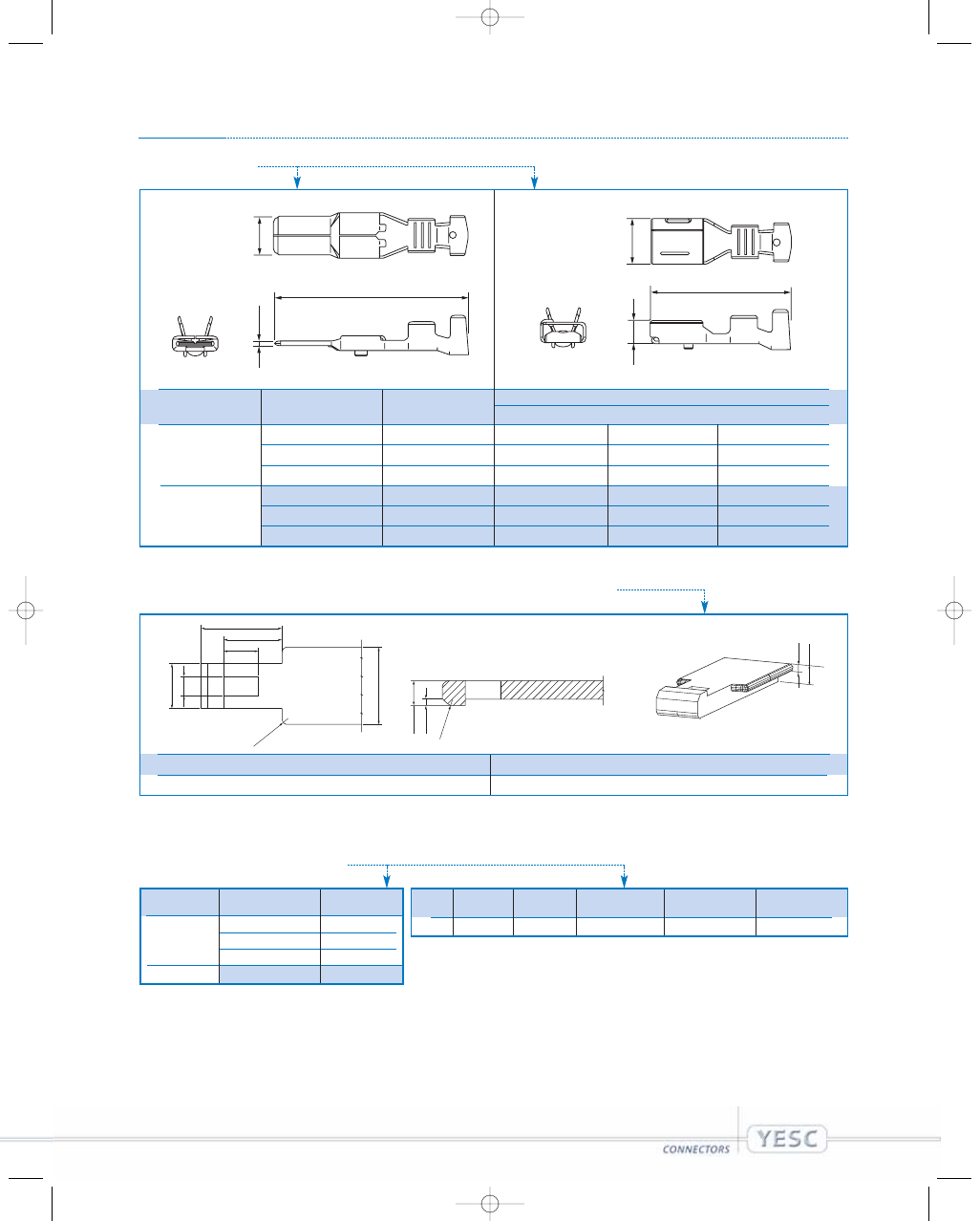

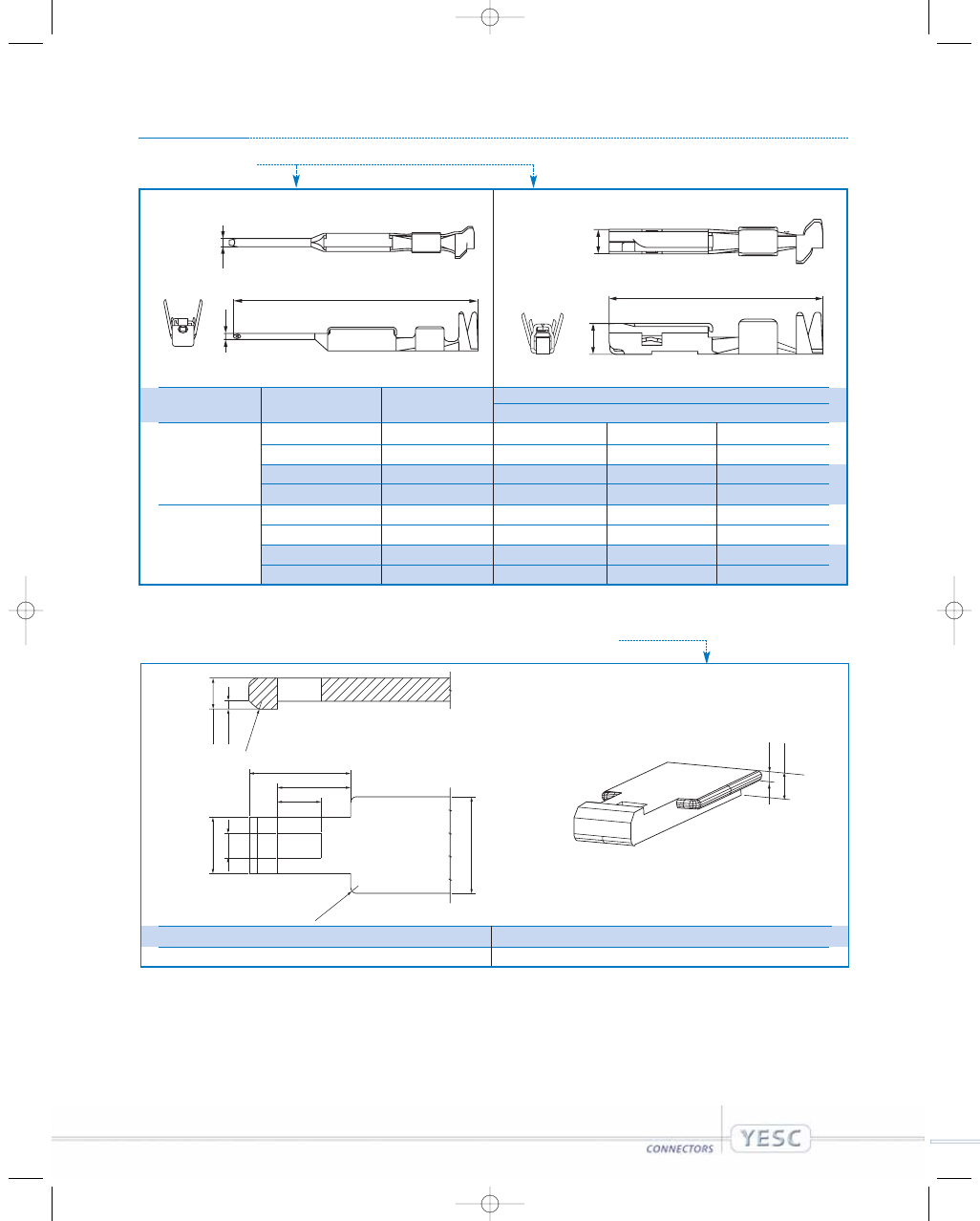

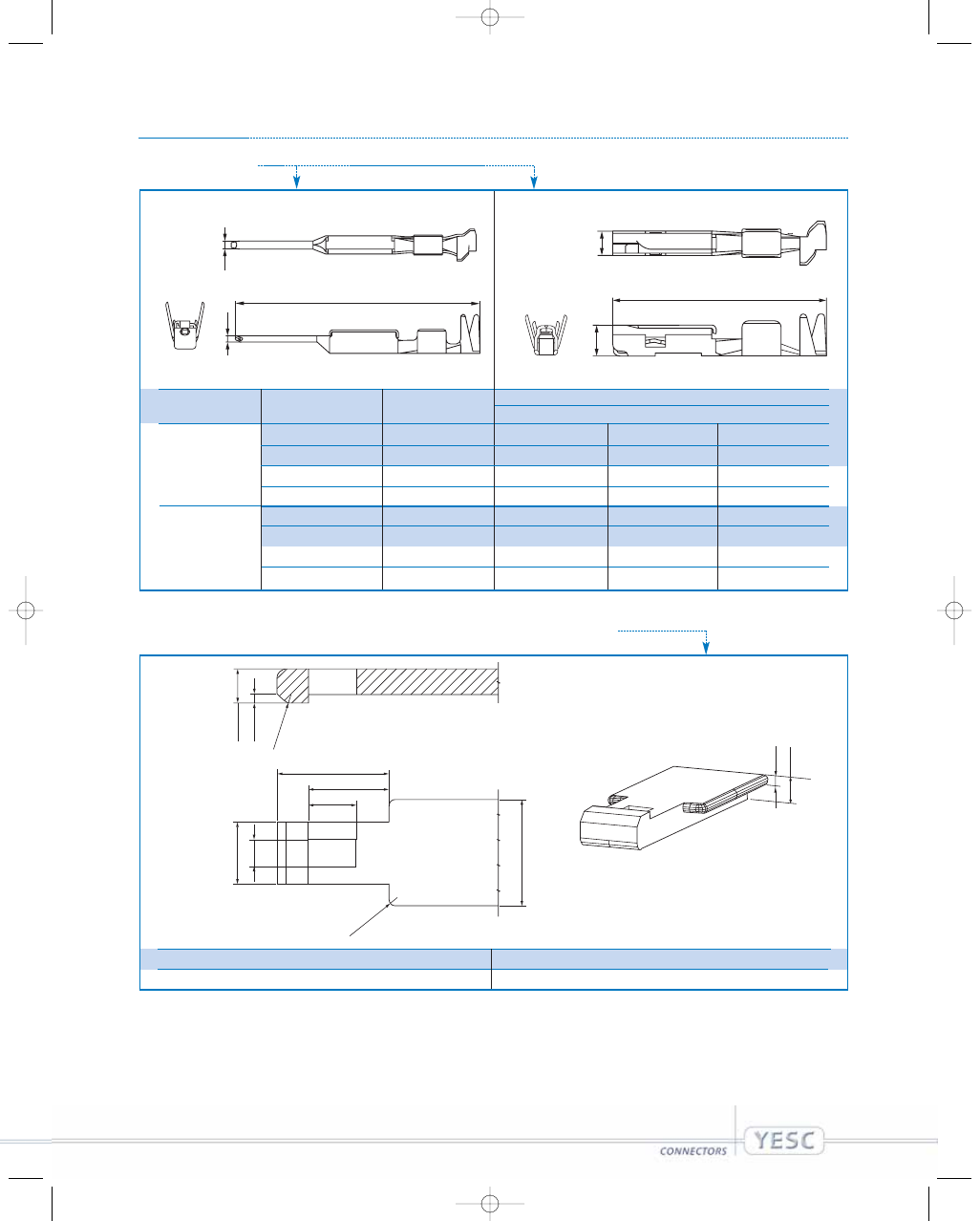

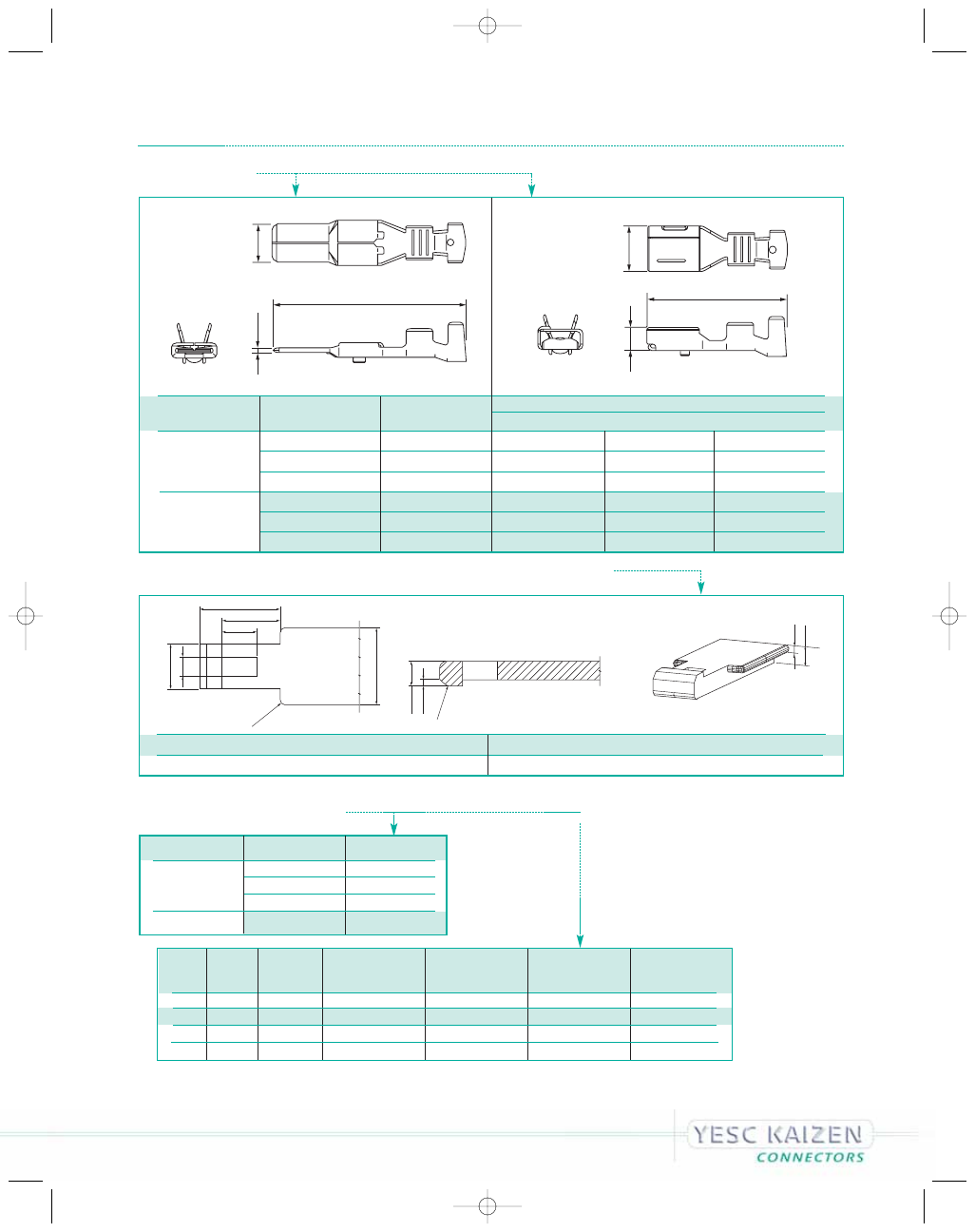

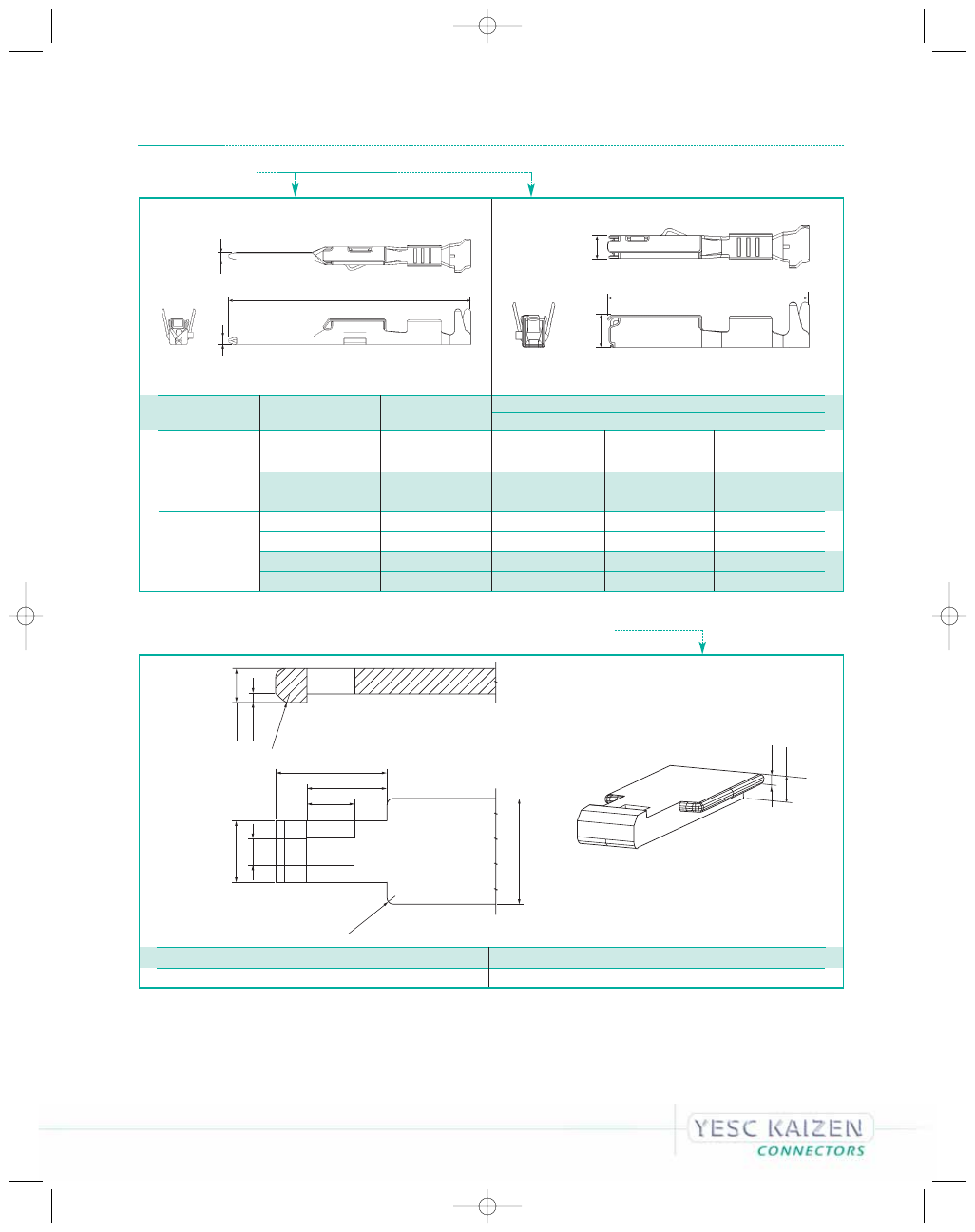

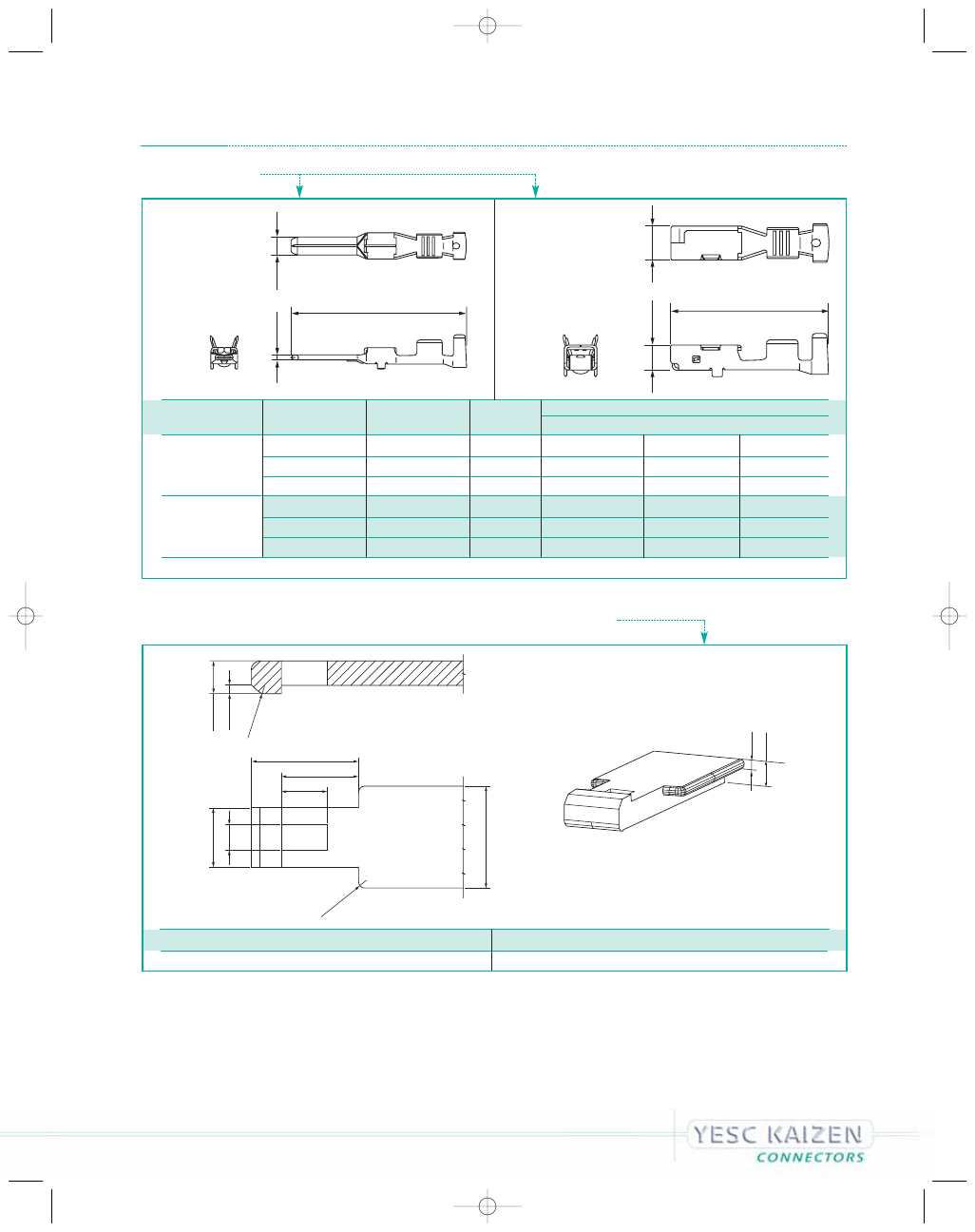

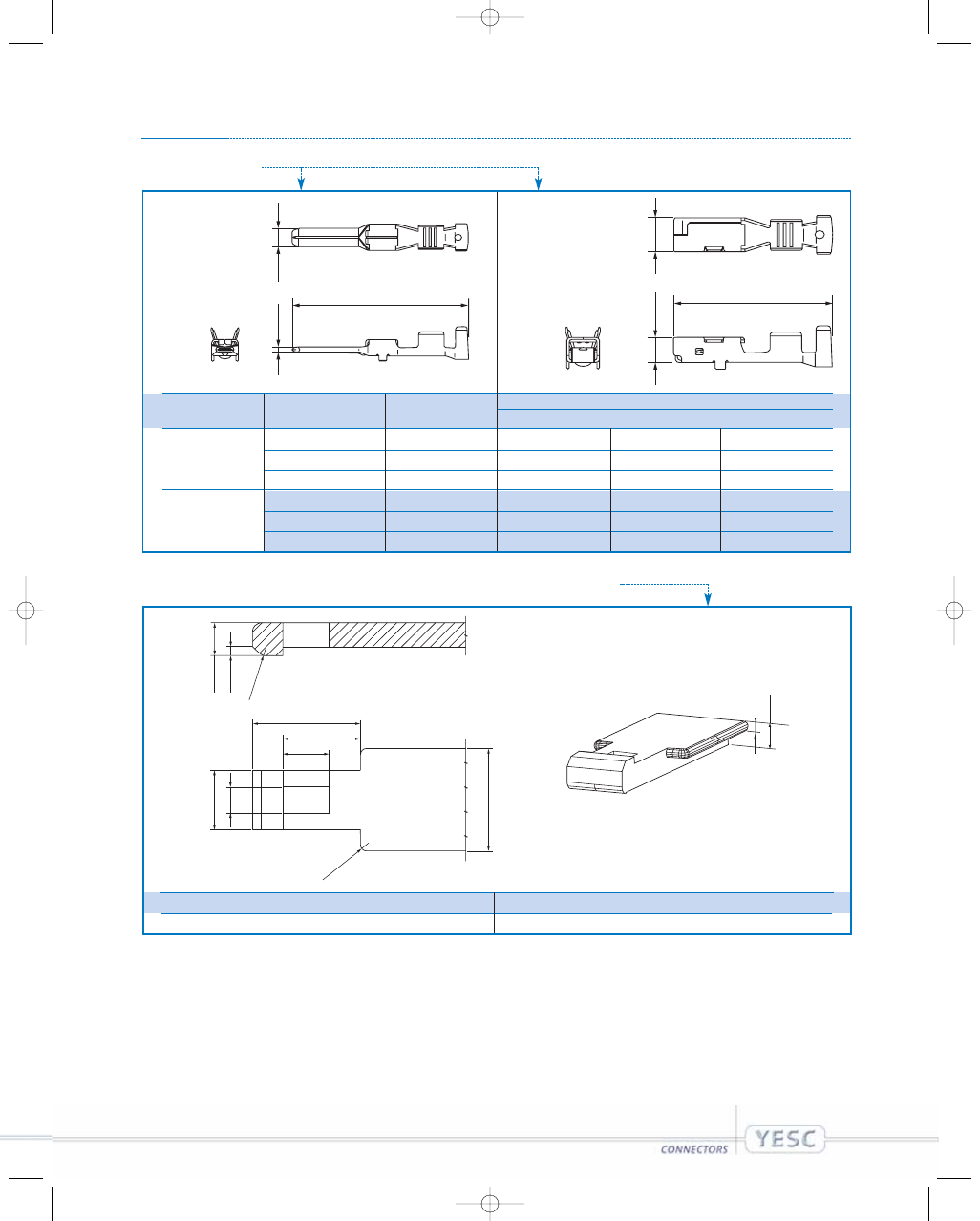

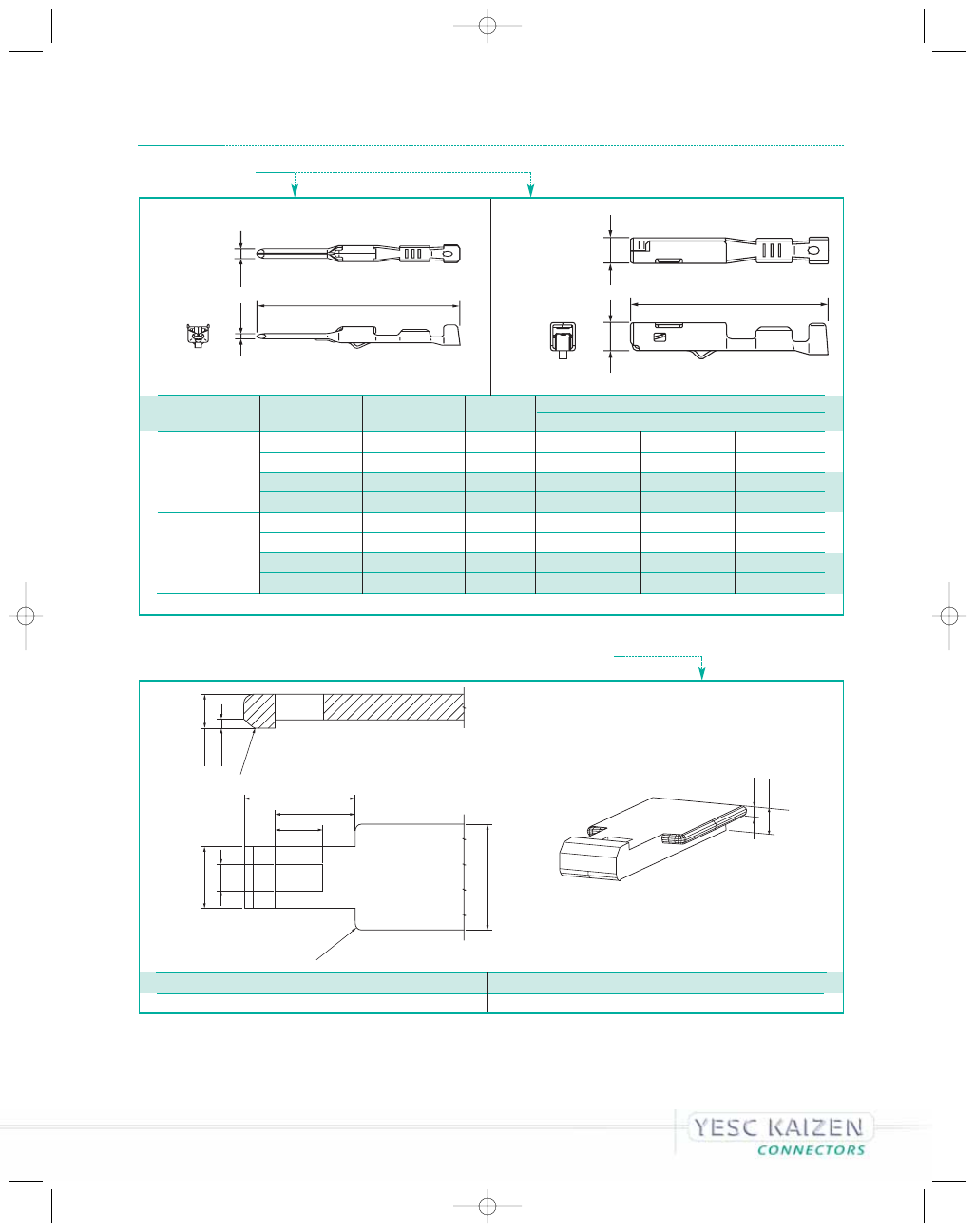

T e r m i n a l

Male Terminal

Material: Copper Alloy

Thickness: t=0.3

Material: Copper Alloy

Thickness: t=0.25

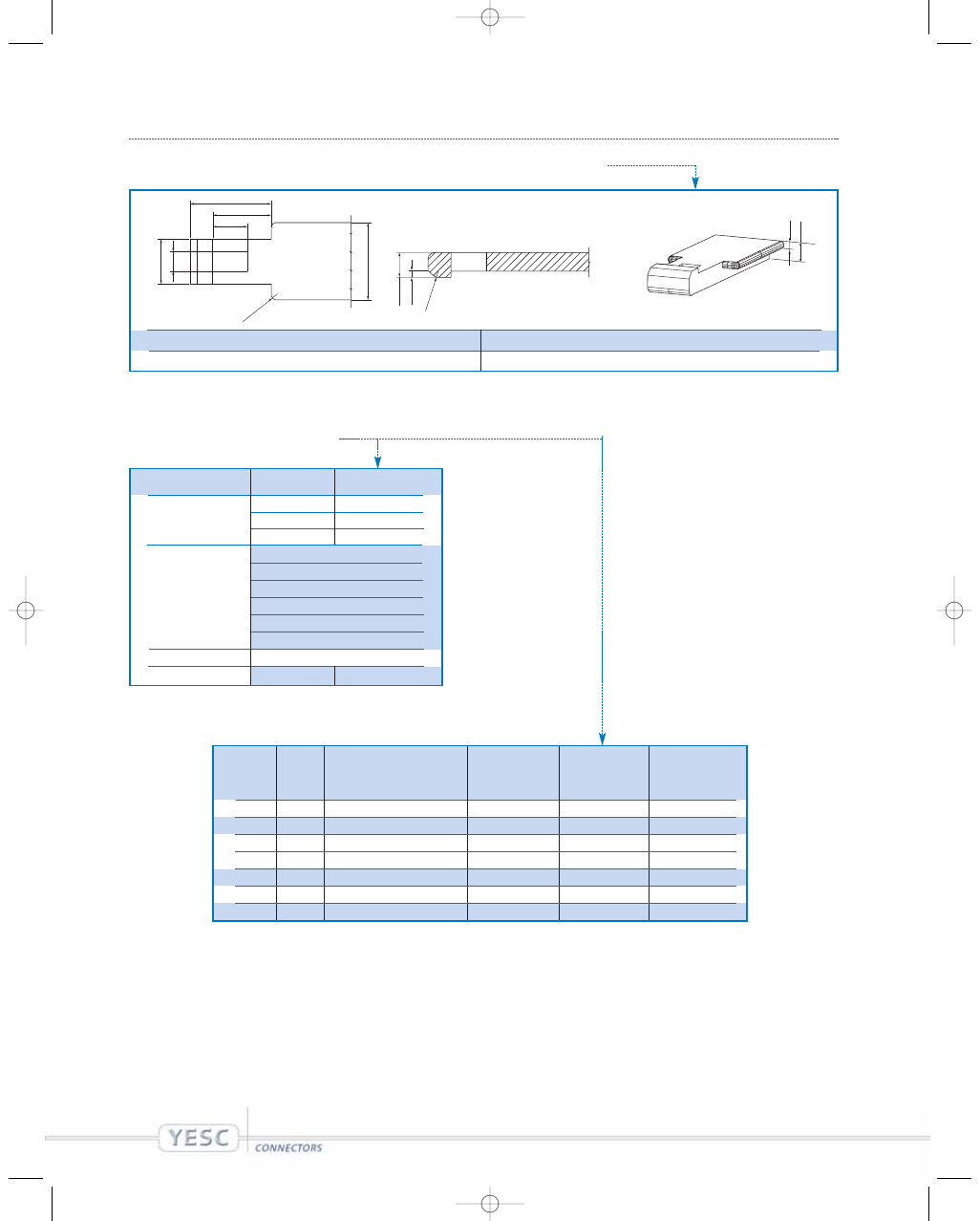

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

Part Number

Panel Hole Requirements

7047-9580 (Ref)

␾

6.5mm

UNIT: mm

UNIT: mm

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

Male Terminal

7114-4720-02

Sn

0.35

22

0.3

7114-4721-02

Sn

0.35

22

0.3

7114-3286-08

Au

0.35

22

0.3

7114-3287-08

Au

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.85

7116-4720-02

Sn

0.35

22

0.3

7116-4721-02

Sn

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.85

Female Terminal

7116-4720-08

Au

0.35

22

0.3

7116-4721-08

Au

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.85

Female Terminal

0.64

0.80

25.50

2.40

1.90

16.50

3.20

0.90

R 0.

 80

10.05

5.85

2.55

4.30

7.20

10.005

R 0.

 80

0.90

2.40

ps1_12  9/27/05  10:23 AM  Page 3

0 . 6 4   x   0 . 8

u n s e a l e d   c o n n e c t i o n   s y s t e m

* A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

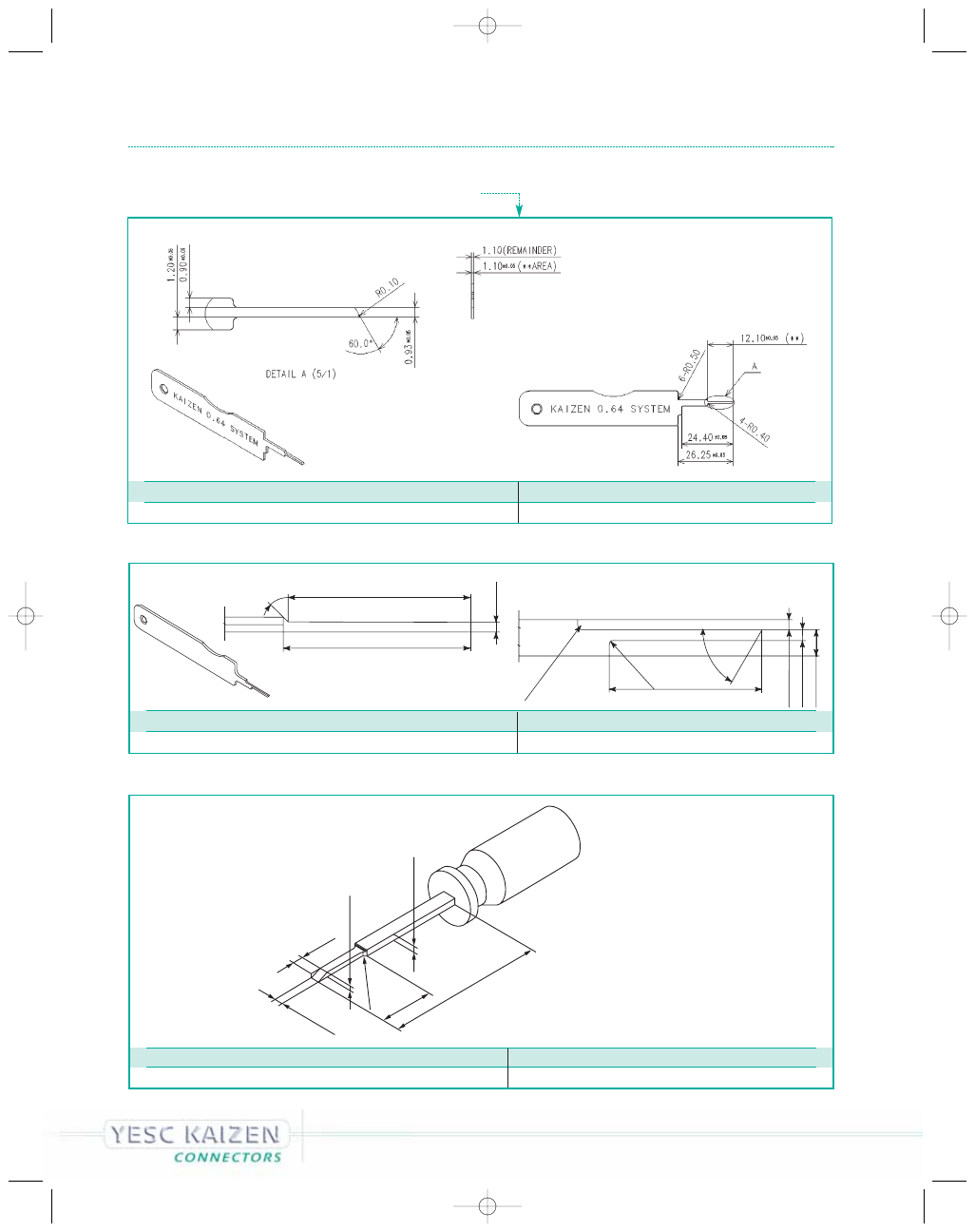

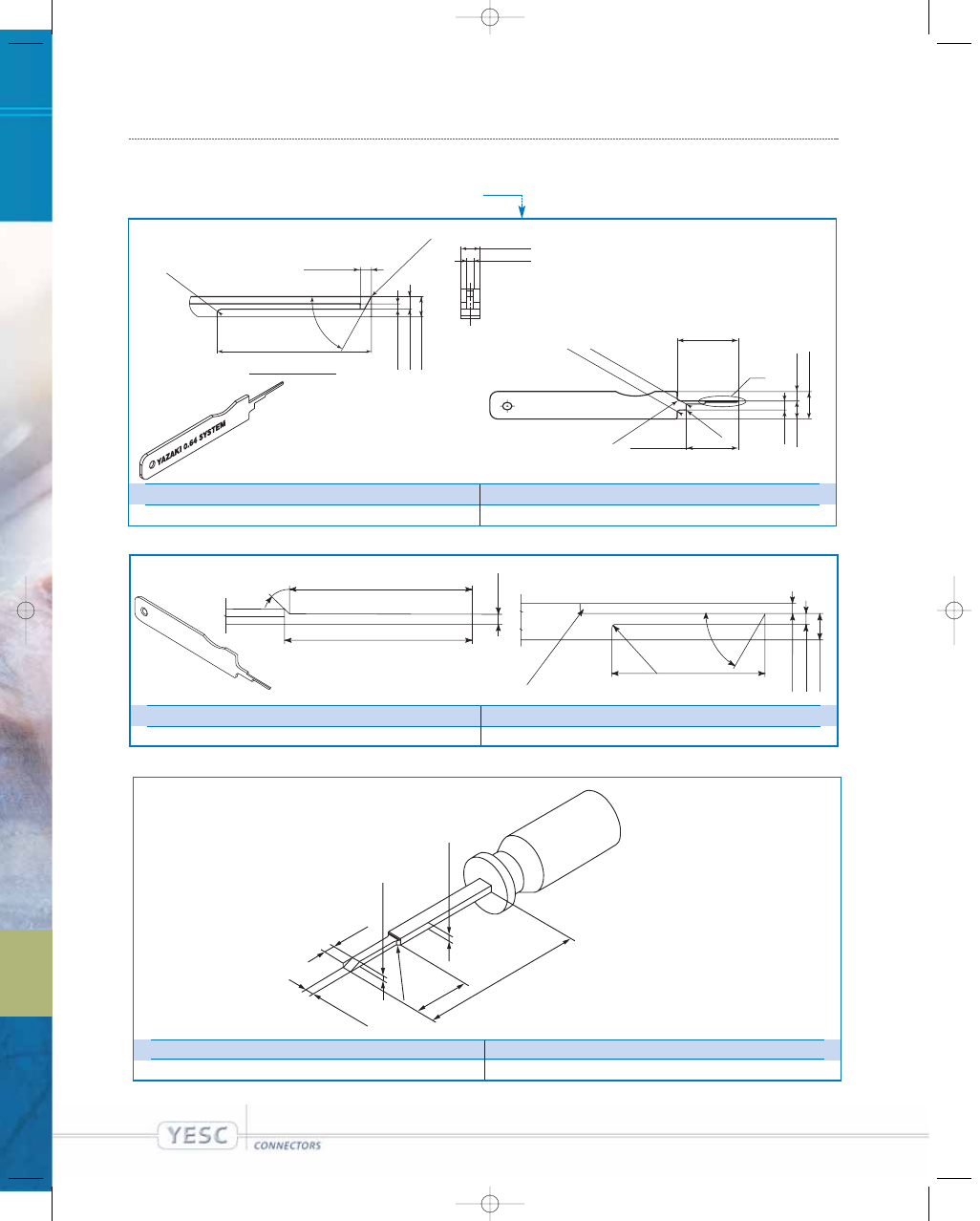

Refer to Page 68 for YES Connector Terminal Removal Tool.
Order Number: 49YA000105.

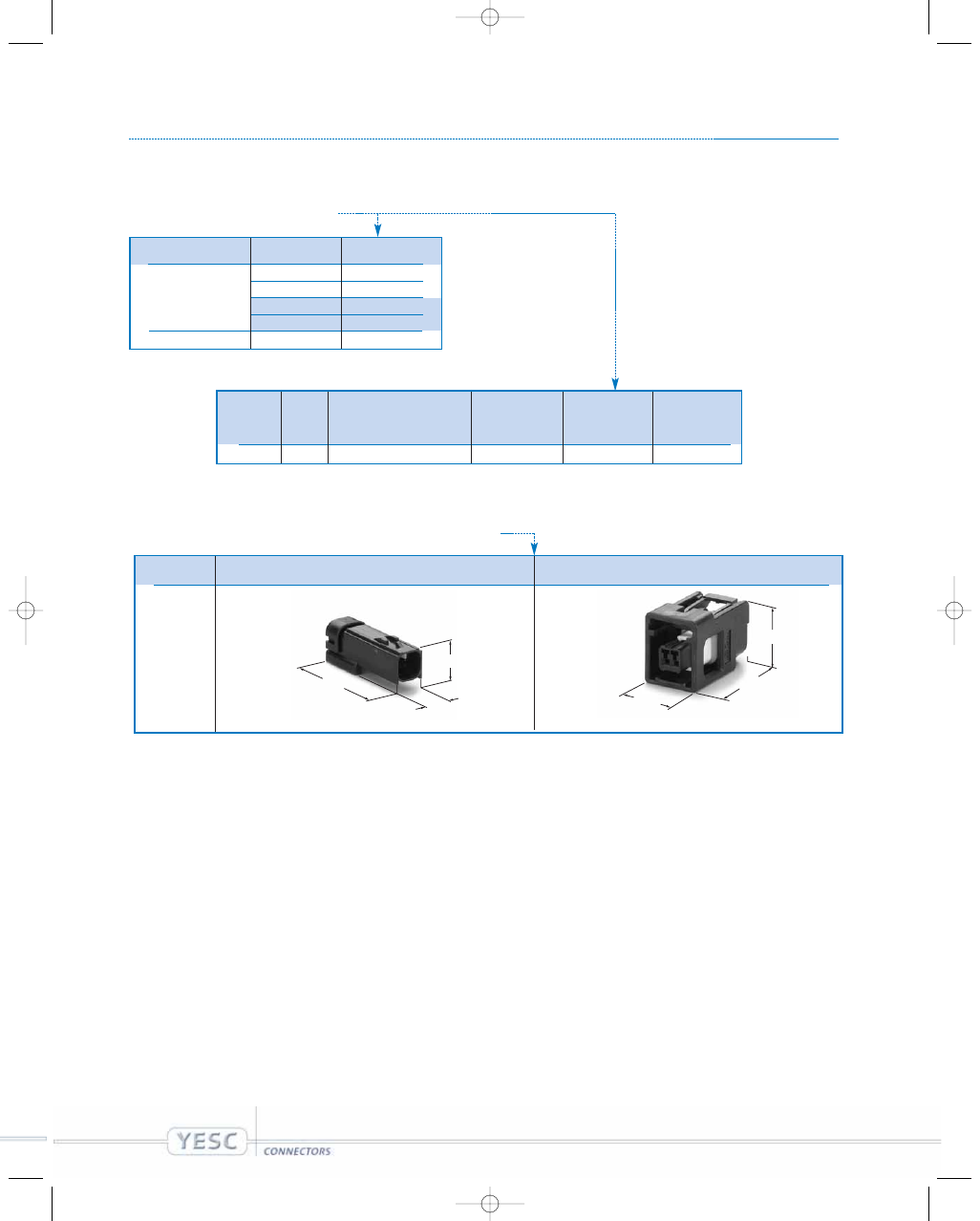

P a r t   N u m b e r

S u m m a r y   C h a r t

Terminal

Part Name

Male

Female

7114-4720-02

7116-4720-02

7114-4721-02

7116-4721-02

7114-3286-08

7116-4720-08

7114-3287-08

7116-4721-08

Applicable Clip

7047-9580 (Ref)

N/A

Pole

Polarity

Color

Male Part #

Female Part #

Female Part #

(w/CPA)

4

A

Light Grey

7282-6560-40

7283-6386-40

7283-6560-40

6

A

Light Grey

7282-6561-40

7283-6387-40

7283-6561-40

8

A

Light Grey

7282-8870-40

7283-8873-40

7283-8872-40

12

A

Light Grey

7282-7696-40

7283-7696-40

7283-7697-40

20

A

Light Grey

7282-6568-40

7283-6388-40

7283-6568-40

B AC K   TO

S E R I E S   M E N U

ps1_12  9/27/05  10:23 AM  Page 4

18.55

27.75

21.30

18.55

17.65

21.30

18.55

12.95

21.30

14.60

17.63

21.30

14.60

12.95

21.30

20.15

39.60

20.75

20.15

39.60

15.65

16.10

38.50

20.75

16.10

38.50

15.65

4

6

8

12

20

u n s e a l e d   c o n n e c t i o n   s y s t e m

0 . 6 4   x   0 . 8

H o u s i n g   M a t e r i a l :   P B T + G F

UNIT: mm

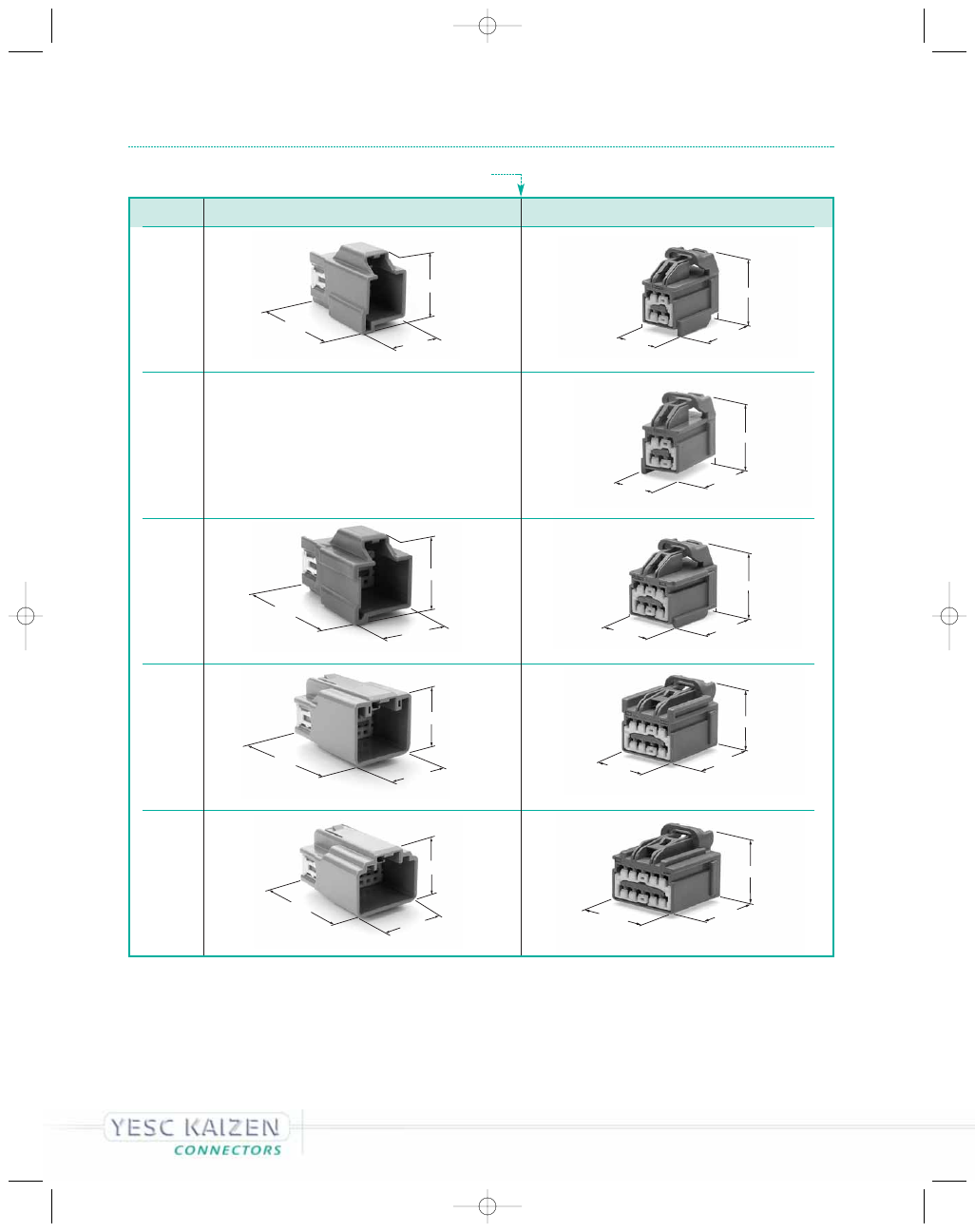

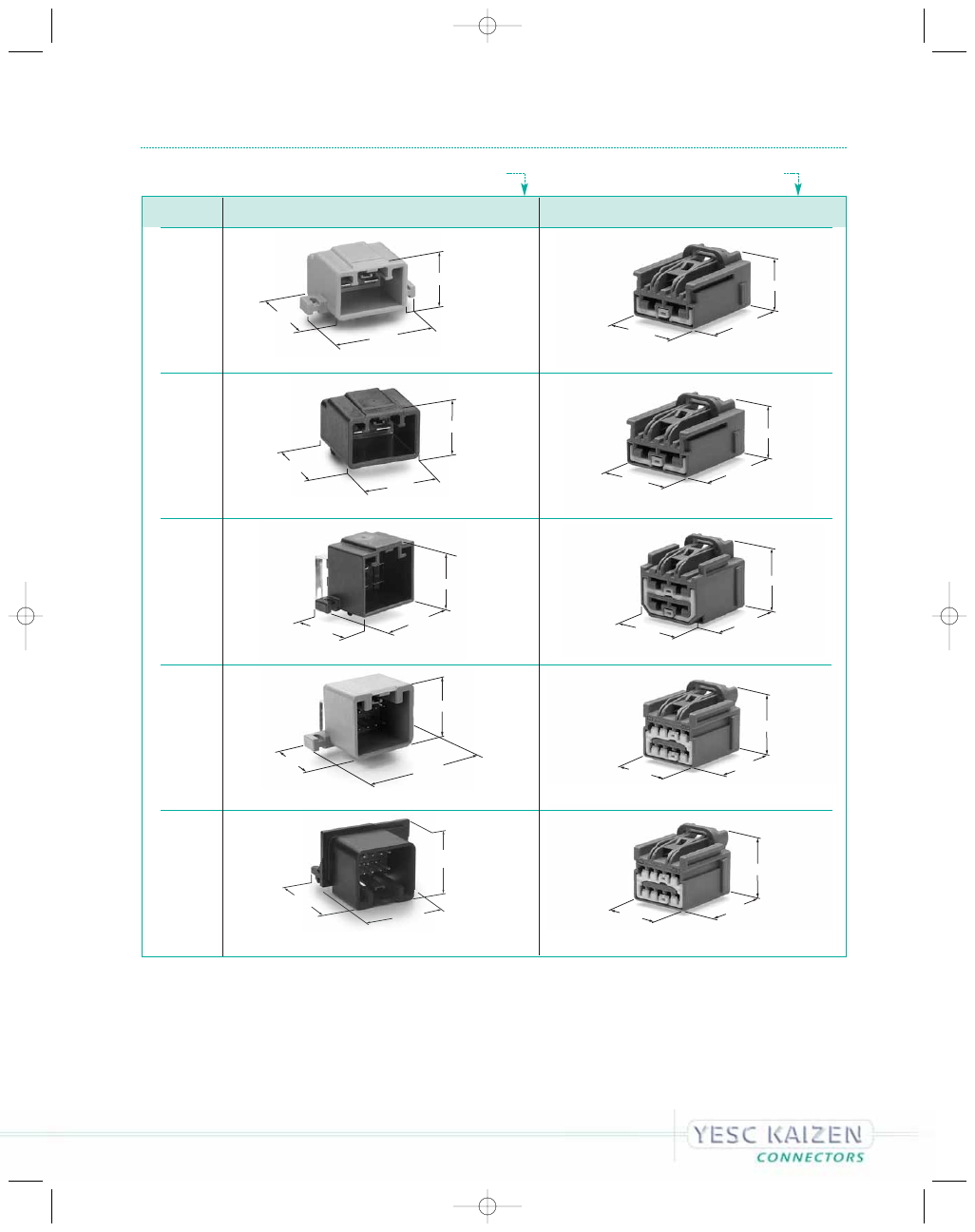

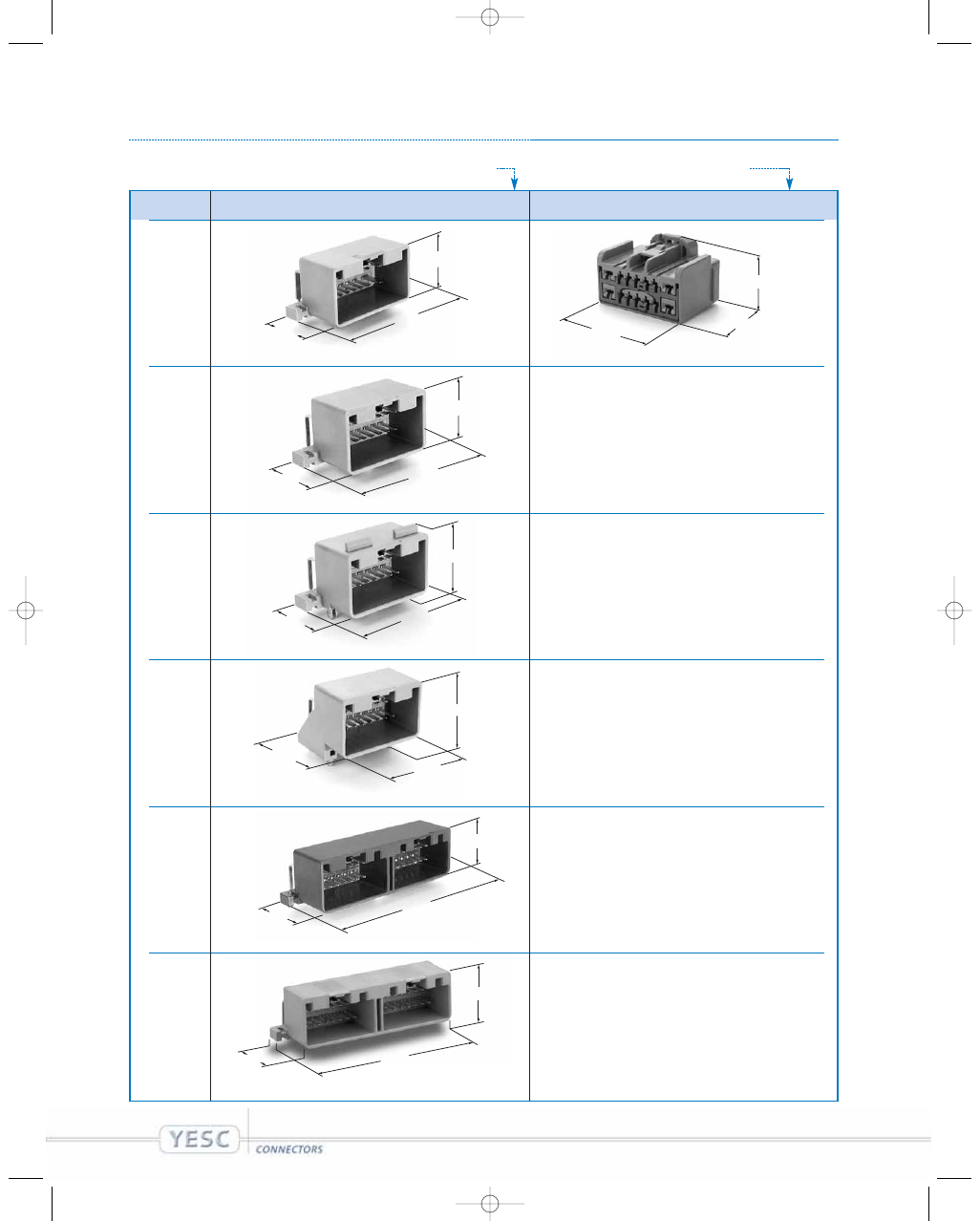

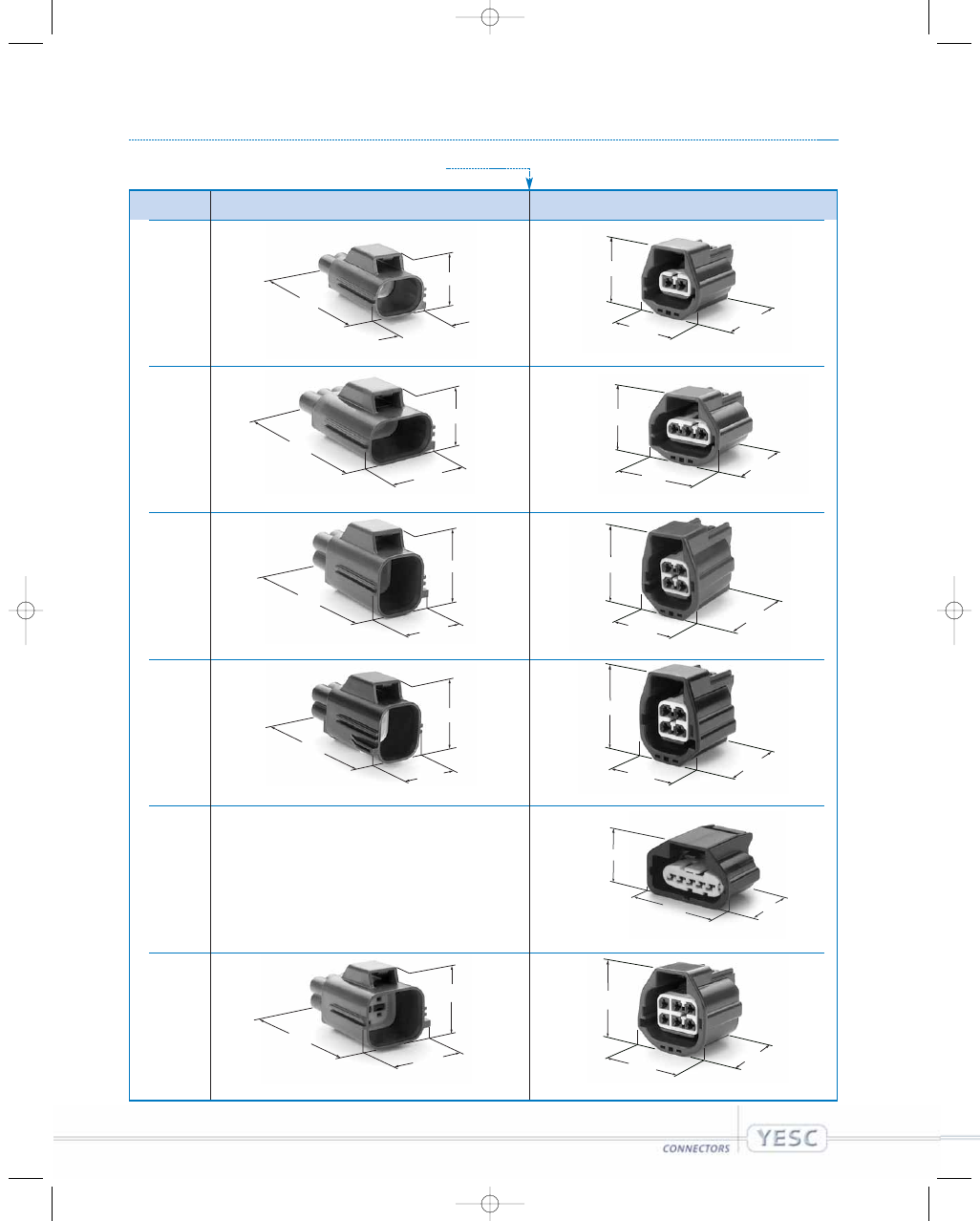

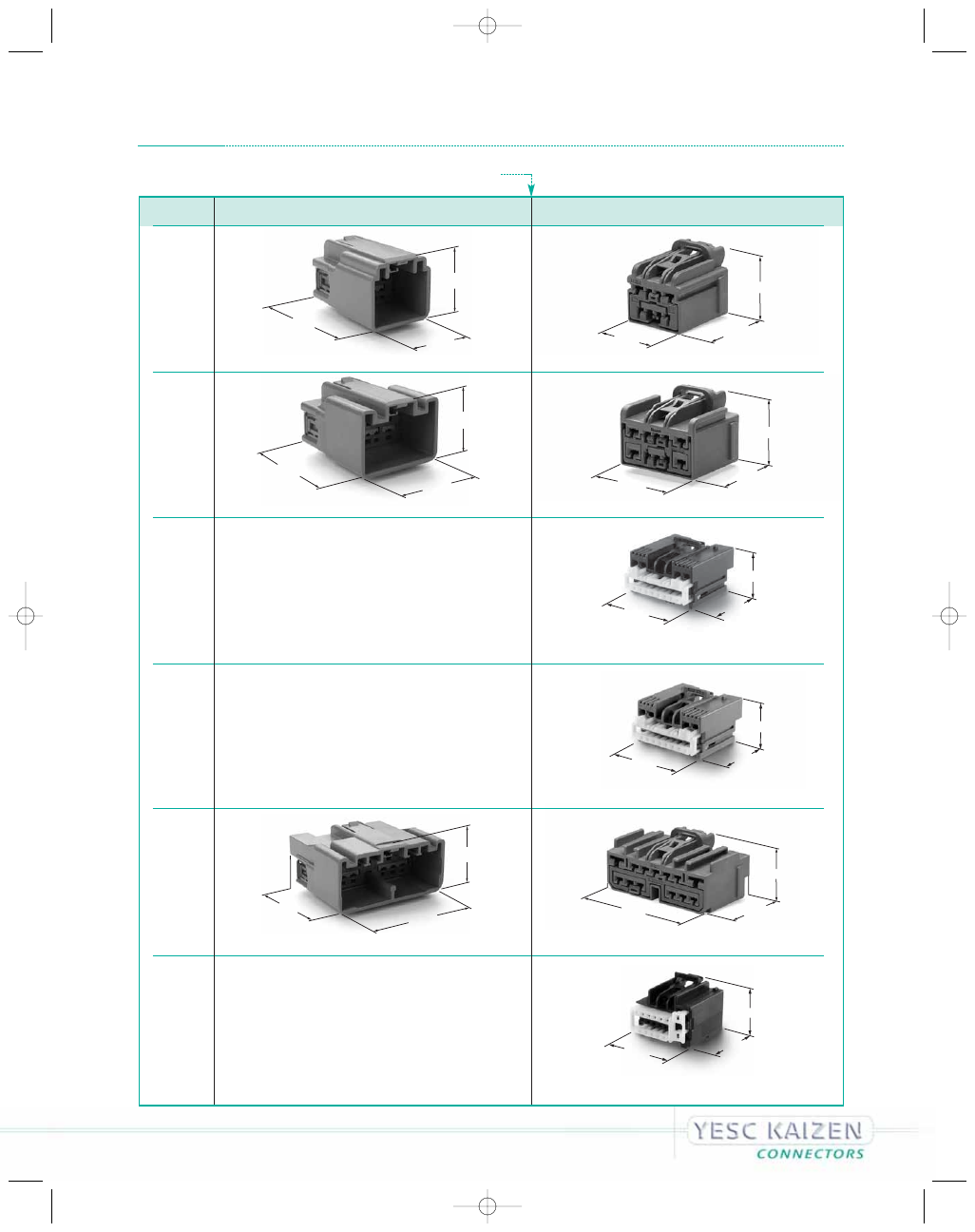

Poles

Male Housing

Female Housing

7282-6560-40

7283-6386-40

7282-6561-40

7283-6387-40

7282-8870-40

7283-8873-40

7282-7696-40

7283-7696-40

7282-6568-40

7283-6388-40

B AC K   TO

S E R I E S   M E N U

ps1_12:ps1_10  9/13/05  11:41 AM  Page 5

0.64 SERIES
SEALED

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

ps1_12:ps1_10  9/9/05  6:22 PM  Page 6

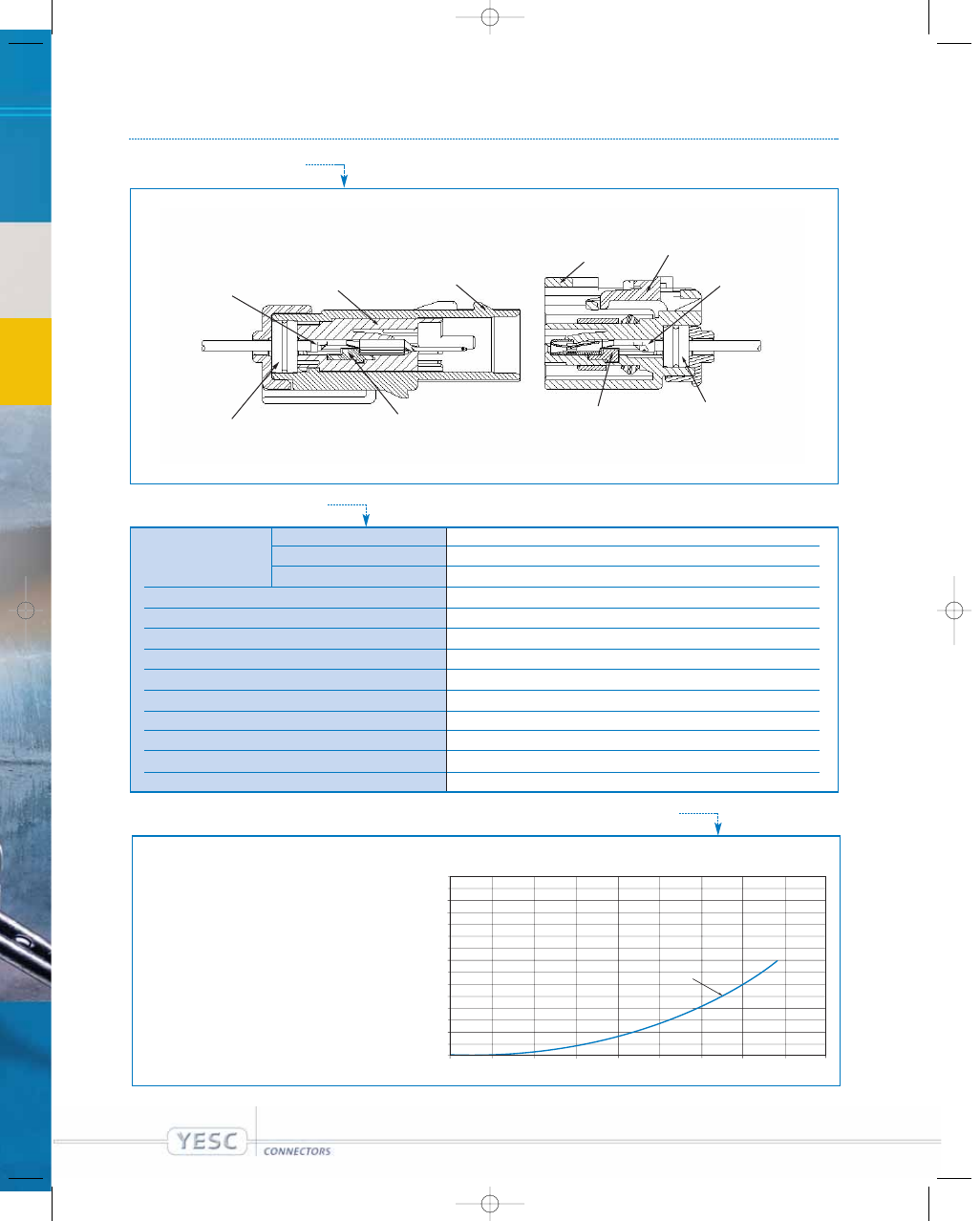

0 . 6 4   x   0 . 8

s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

C o n s t r u c t i o n

S p e c i f i c a t i o n s

Connector

PBT + GF

Material

Male Terminal

Copper Alloy (Sn/Au Plate)

Female Terminal

Copper Alloy (Sn/Au Plate)

Operating Temperature Range

-40°C ~125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

20m

Ω

Max (Term./Term.) (Crimp-To-Crimp)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

22AWG ~ 18AWG (0.22mm

2

~ 0.76mm

2

)

Terminal Pitch

Horizontal: 2.54mm; Vertical: 2.54mm

Sealing Performance (Air Leak Pressure)

48kPa Min (Pre-Heat Soak); 28kPa (Post-Heat Soak)

Terminal-to-Connector Retention Force

75N Min

Connector-to-Connector Retention Force

110N Min

HOUSING, F

SIDE SPACER, F

TERMINAL, M

SIDE SPACER, M

HOUSING, M

TERMINAL, F

MAT SEAL, M

SHROUD, M

MAT SEAL, F

CPA (Optional)

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

150

140

130

120

110

100

90

80

70

60

50

40

30

20

10

0

0

2

4

6

8

10

12

14

16

18

Current (A)

Temperature: Rise Over Ambient (ROA)

vs.

Current

Temperature (ROA) (˚C)

18 AWG

wire

SERIES

D

ps1_12:ps1_10  9/13/05  11:41 AM  Page 7

s e a l e d   c o n n e c t i o n   s y s t e m

0 . 6 4   x   0 . 8

B AC K   TO

S E R I E S   M E N U

T e r m i n a l

Male Terminal

Female Terminal

2.40

1.90

16.50

Material: Copper Alloy

Thickness: t=0.3

Material: Copper Alloy

Thickness: t=0.25

UNIT: mm

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4720-02

Sn

0.35

22

0.3

7114-4721-02

Sn

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.85

Male Terminal

7114-3286-08

Au

0.35

22

0.3

7114-3287-08

Au

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.85

7116-4720-02

Sn

0.35

22

0.3

7116-4721-02

Sn

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.85

Female Terminal

7116-4720-08

Au

0.35

22

0.3

7116-4721-08

Au

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.85

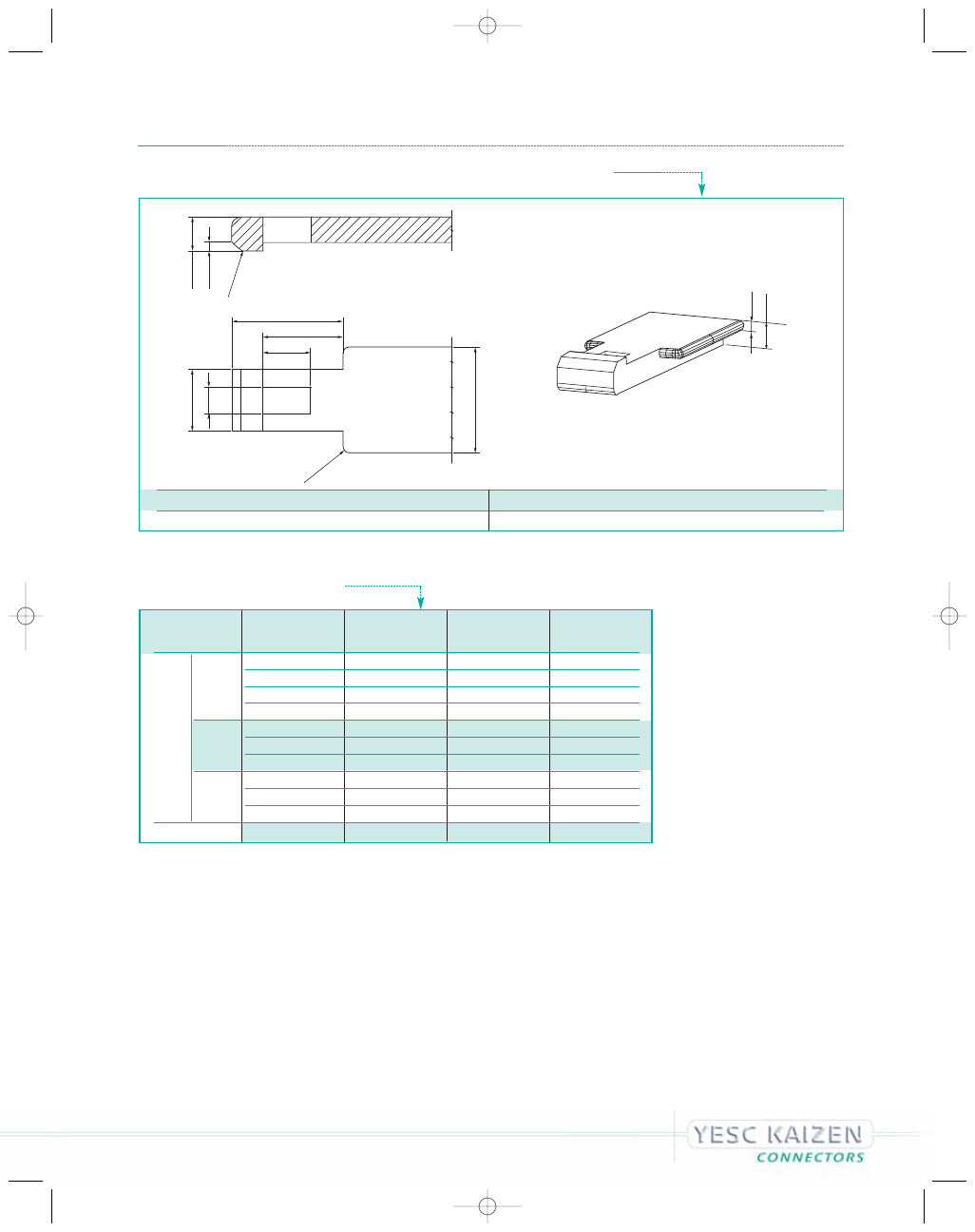

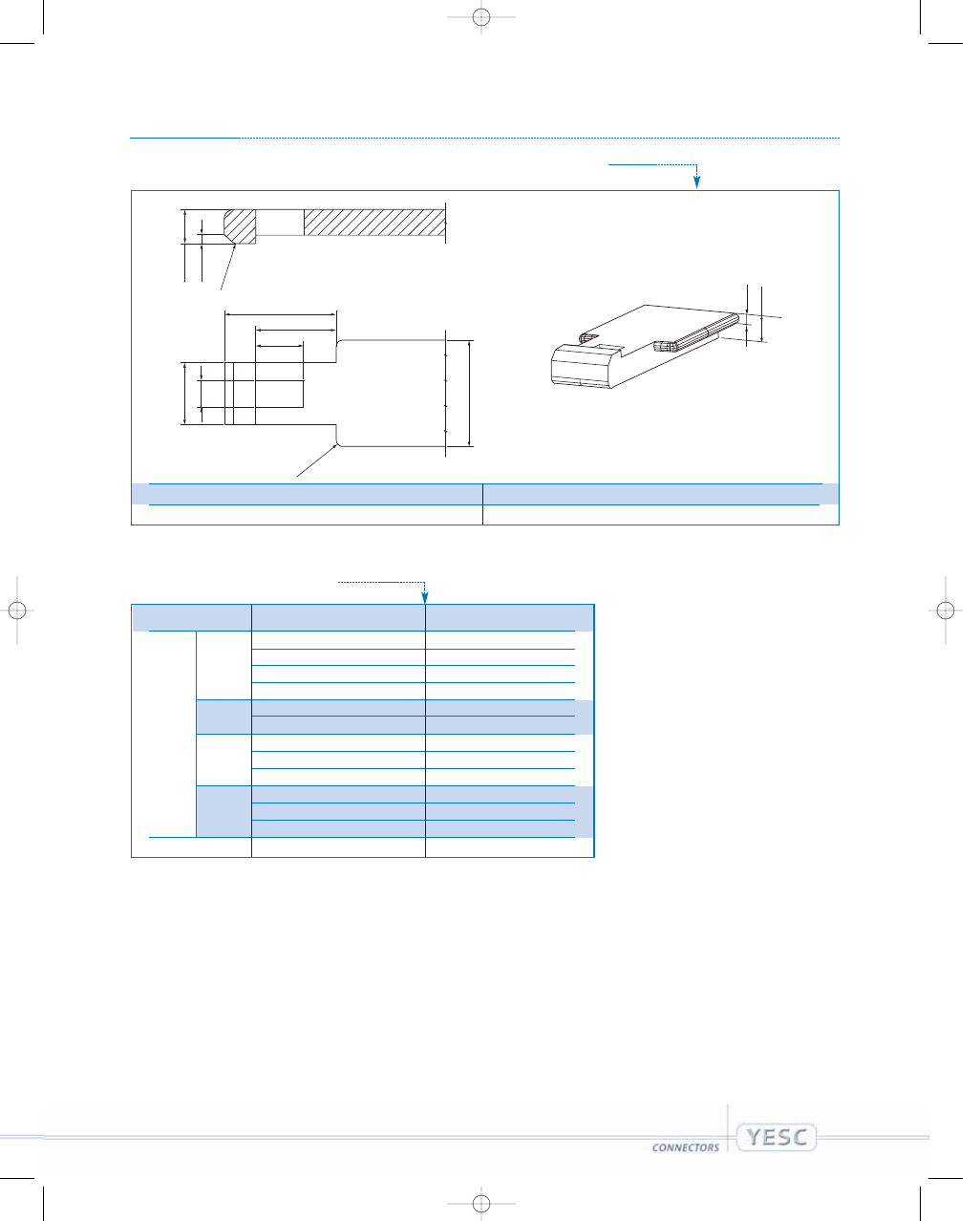

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

3.20

0.90

R 0.

 80

10.05

5.85

2.55

4.30

7.20

10.005

R 0.

 80

Part Number

Panel Hole Requirements

7047-9580 (Ref)

␾

6.5mm

UNIT: mm

0.64

0.80

25.50

0.90

2.40

ps1_12  9/27/05  10:23 AM  Page 8

0 . 6 4   x   0 . 8

s e a l e d   c o n n e c t i o n   s y s t e m

17.60

14.10

26.80

15.95

13.50

42.25

2

H o u s i n g   M a t e r i a l :   P B T + G F

UNIT: mm

Poles

Male Housing

Female Housing

7282-6075-30

7283-6078-30

* A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page 68 for YES Connector Terminal Removal Tool.
Order Number: 49YA000105.

P a r t   N u m b e r

S u m m a r y   C h a r t

Terminal

Part Name

Male

Female

7114-4720-02

7116-4720-02

7114-4721-02

7116-4721-02

7114-3286-08

7116-4720-08

7114-3287-08

7116-4721-08

Applicable Clip

7047-9580 (Ref)

N/A

Pole

Polarity

Color

Male Part #

Female Part #

Female Part #

(w/CPA)

2

A

Black

7282-6075-30

7283-6078-30

7283-6076-30

B AC K   TO

S E R I E S   M E N U

ps1_12  9/27/05  10:23 AM  Page 9

1.5 SERIES
UNSEALED

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

ps11-22:ps11-22  9/12/05  1:28 PM  Page 1

1. 5   x   0 . 8

u n s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

C o n s t r u c t i o n

TERMINAL, F

HOUSING, F

PRE-SET SECONDARY

TERMINAL LOCK (TPA), F

PRE-SET SECONDARY

TERMINAL LOCK (TPA), M

TERMINAL, M

HOUSING, M

S p e c i f i c a t i o n s

Connector

HPA

Material

Male Terminal

Copper Alloy (Sn/Au Plate)

Female Terminal

Copper Alloy (Sn/Au Plate)

Operating Temperature Range

-40°C ~125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

10m

Ω

Max (Term./Term.) (Crimp-To-Crimp)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

22AWG ~ 16AWG (0.35mm

2

~ 1.0mm

2

)

Terminal Pitch

Horizontal: 3.50mm; Vertical: 6.50mm

Terminal-to-Connector Retention Force

90N Min

Connector-to-Connector Retention Force

110N Min

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

0.35mm

2

rating curve not shown.

Current capability of terminal exceeds
capacity of wire.

0.5mm

2

wire

1.0mm

2

wire

150

140

130

120

110

100

90

80

70

60

50

40

30

20

10

0

0

5

10

15

20

25

30

35

40

45

Current (A)

Temperature: Rise Over Ambient (ROA) vs. Current

T

emperature (R

O

A) (

°

C)

ps11-22:ps11-22  9/12/05  1:28 PM  Page 2

u n s e a l e d   c o n n e c t i o n   s y s t e m

1. 5   x   0 . 8

B AC K   TO

S E R I E S   M E N U

T e r m i n a l

Male Terminal

Female Terminal

1.50

0.80

25.50

20.55

2.85

2.60

Material: Copper Alloy

Thickness: t=0.3

Material: Copper Alloy

Thickness: t=0.25

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

Part Number

Panel Hole Requirements

7047-9580 (Ref)

␾

6.5mm

UNIT: mm

UNIT: mm

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4100-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4101-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7114-4100-08

Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4101-08

Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4100-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4101-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4100-08

Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4101-08

Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

Male Terminal

Female Terminal

3.20

0.90

R 0.

 80

10.05

5.85

2.55

4.30

7.20

10.005

R 0.

 80

0.90

2.40

ps11-22:ps11-22  9/12/05  1:28 PM  Page 3

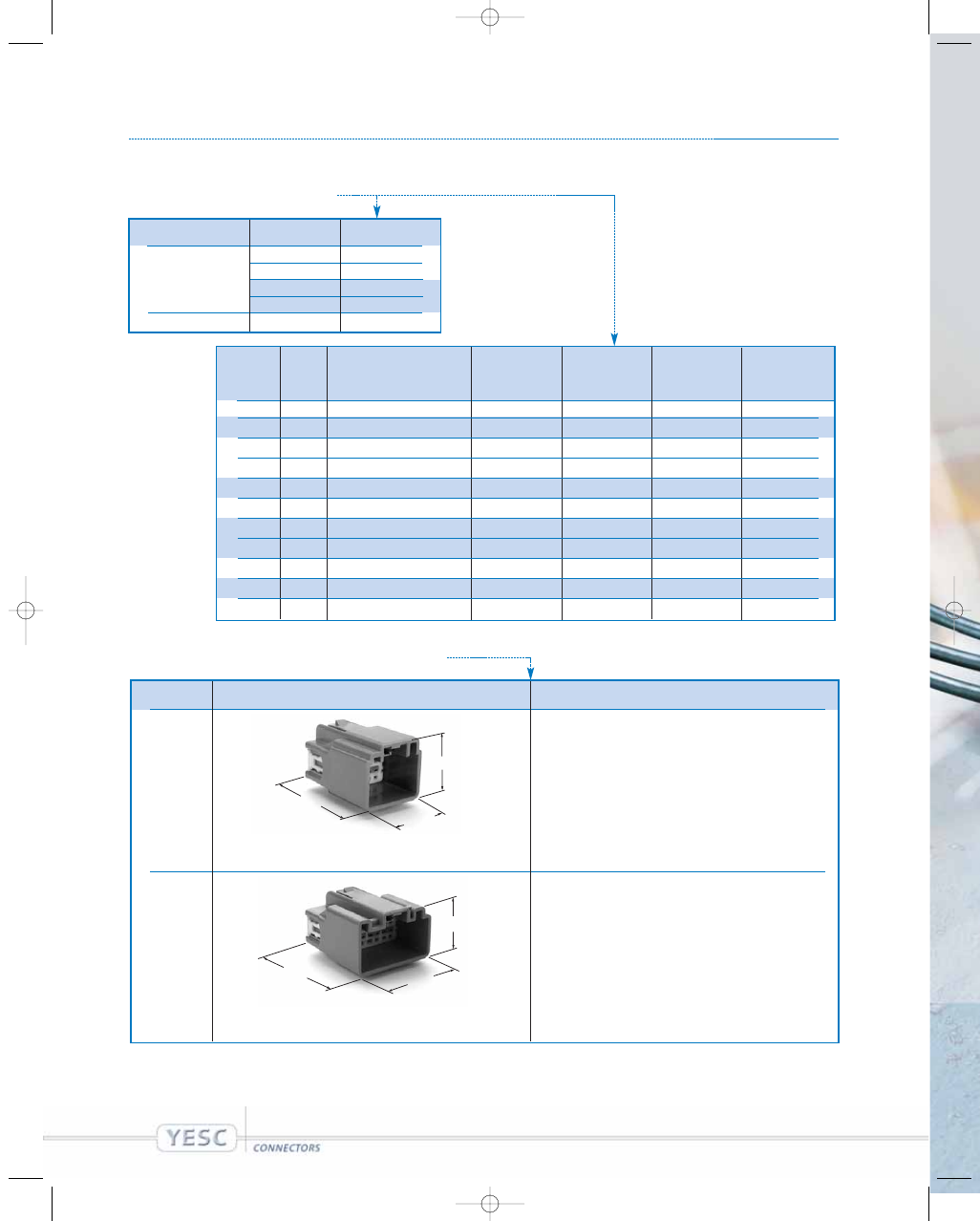

26.55

35.00

38.30

26.55

24.50

38.30

1. 5   x   0 . 8

u n s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

* A p p l i c a b l e   T e r m i n a l   R e m o v a l T o o l / D i m e n s i o n s

Refer to Page 68 for YES Connector Terminal Removal Tool. Order Number: X39899-J374.

P a r t   N u m b e r

S u m m a r y   C h a r t

Terminal

10

16

H o u s i n g   M a t e r i a l :   H P A

UNIT: mm

Part Name

Male

Female

7114-4100-02

7116-4100-02

7114-4101-02

7116-4101-02

7114-4100-08

7116-4100-08

7114-4101-08

7116-4101-08

Applicable Clip

7047-9580 (Ref)

N/A

Poles

Male Housing

Female Housing

7282-5683-60

7282-5536-40

N/A

N/A

Pole

Polarity

Color

Male Part #

Female Part #

Female Part #

Delete Cap

(w/CPA)

2 A

Light

Grey

7283-5904-40

7282-5555-40

3 A

Light

Grey

7283-5905-40

4 A

Light

Grey

7283-5906-40

4 B

Green

7283-6475-60

6 A

Light

Grey

7283-5907-40

7282-5944-40

8

A Light

Grey

7283-5908-40

10 A

Light

Grey

7283-5909-40

10 B

Green

7282-5683-60

12 A

Light

Grey

7283-5940-40

16 A

Green

7283-5941-60

7282-5690-60

16

C

Light Grey

7282-5536-40

Please check YESC KAIZEN Catalog for new part.

Please check YESC KAIZEN Catalog for new part.

Please check the YESC KAIZEN catalog for additional parts.

ps11-22  9/28/05  12:15 PM  Page 4

B AC K   TO

S E R I E S   M E N U

G O   TO   PAG E

2   O F   2

1.5 SERIES
SEALED

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

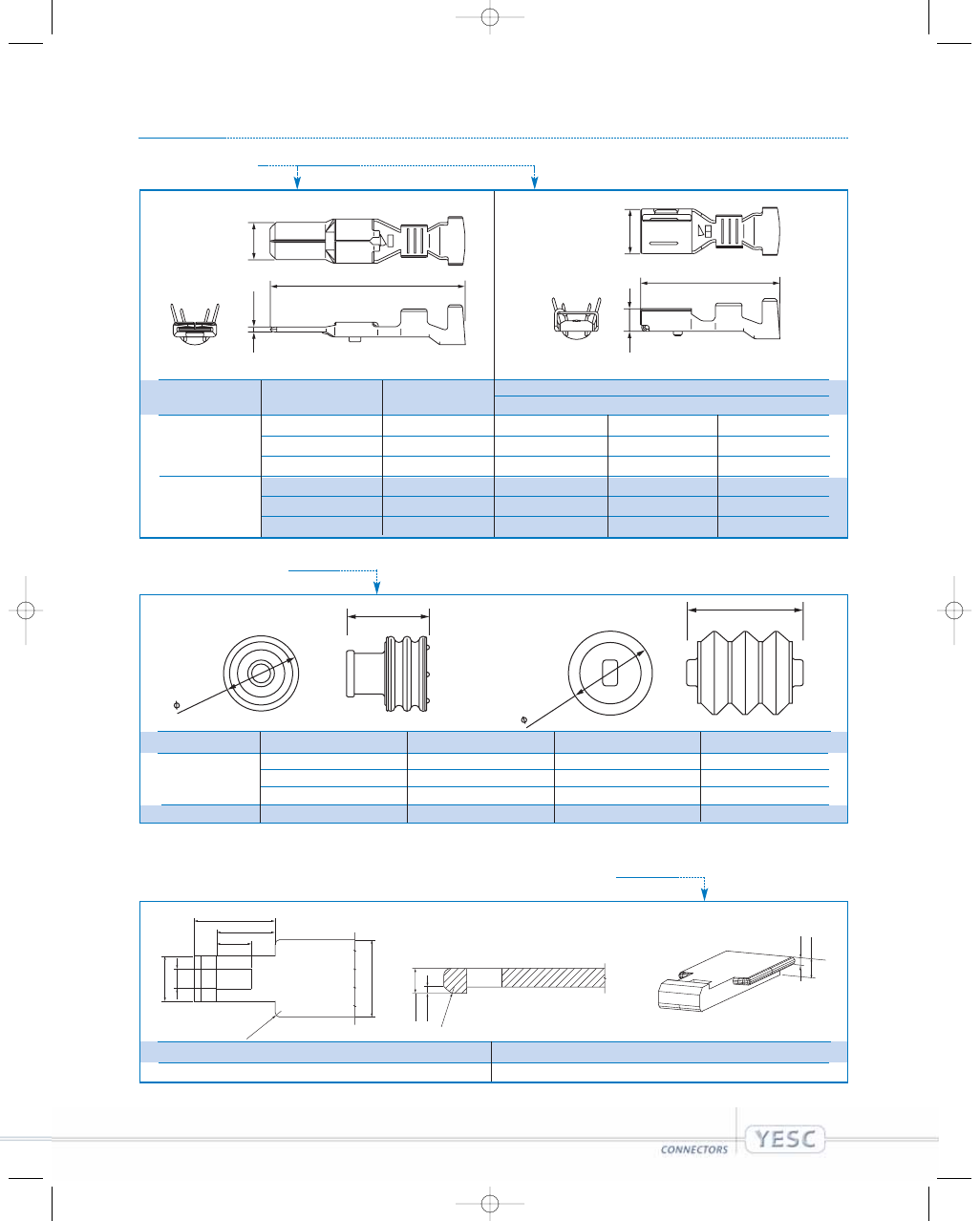

T E R M I N A L

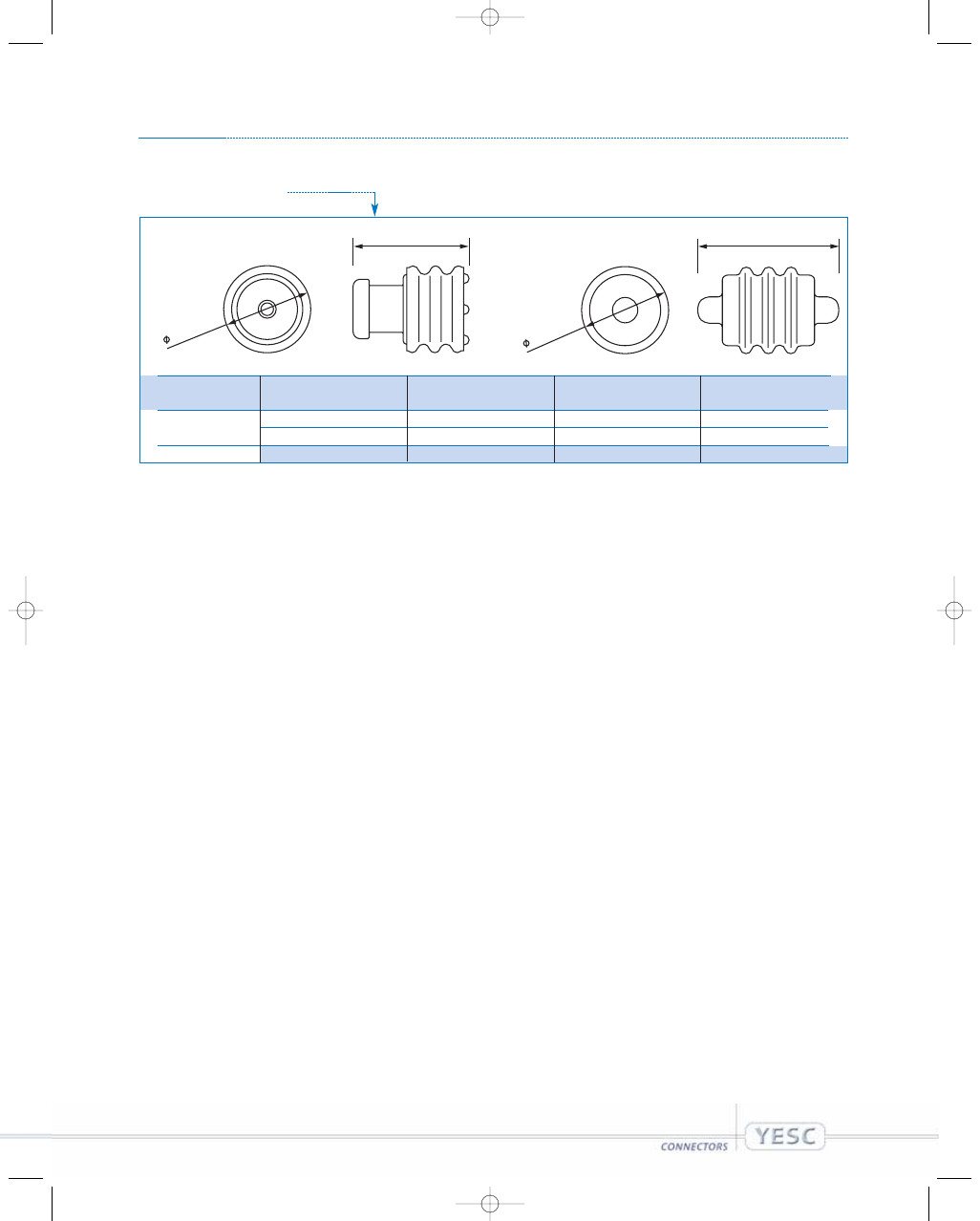

CA B L E   S E A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

ps11-22  9/27/05  10:47 AM  Page 5

1. 5   x   0 . 8

s e a l e d   c o n n e c t i o n   s y s t e m

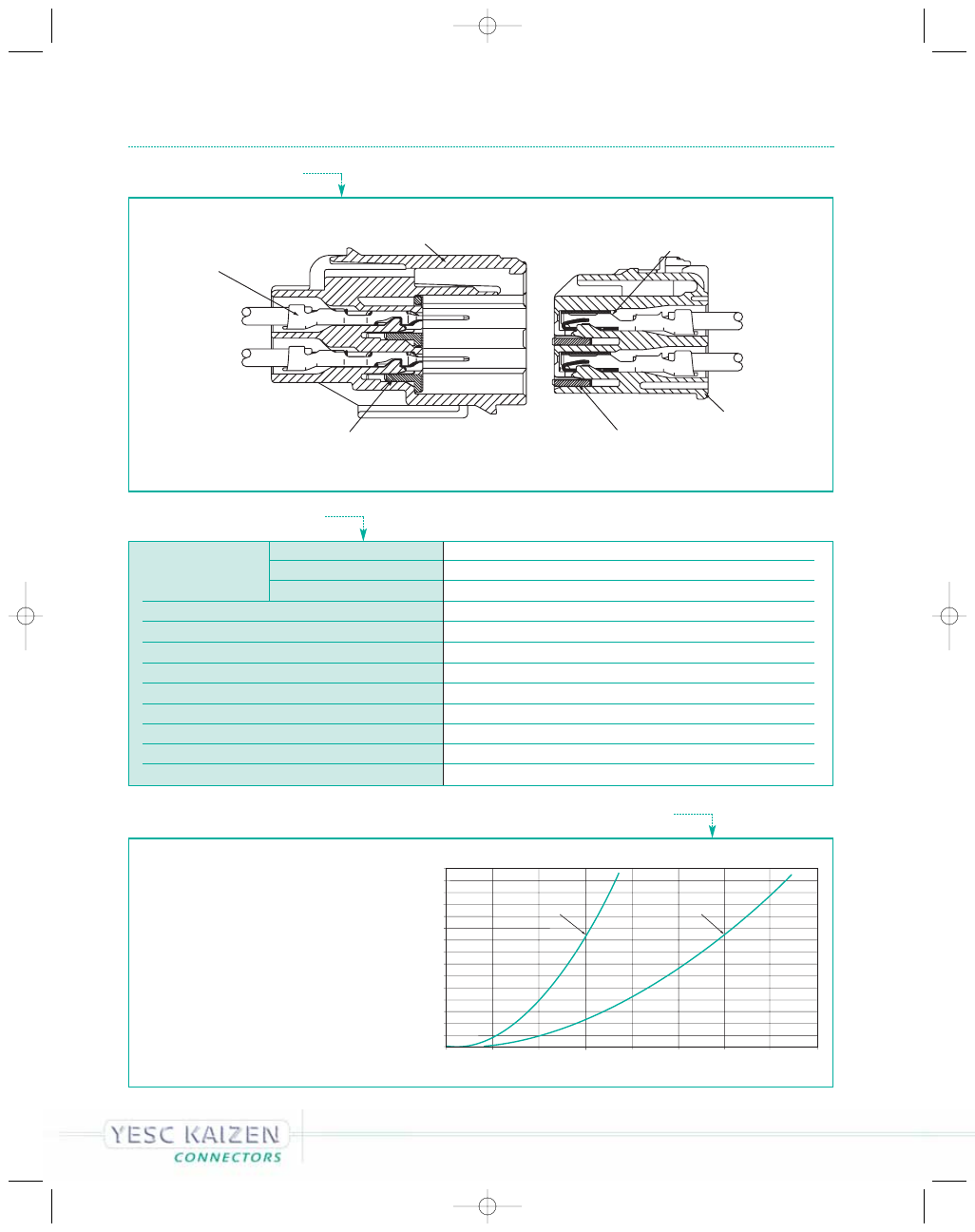

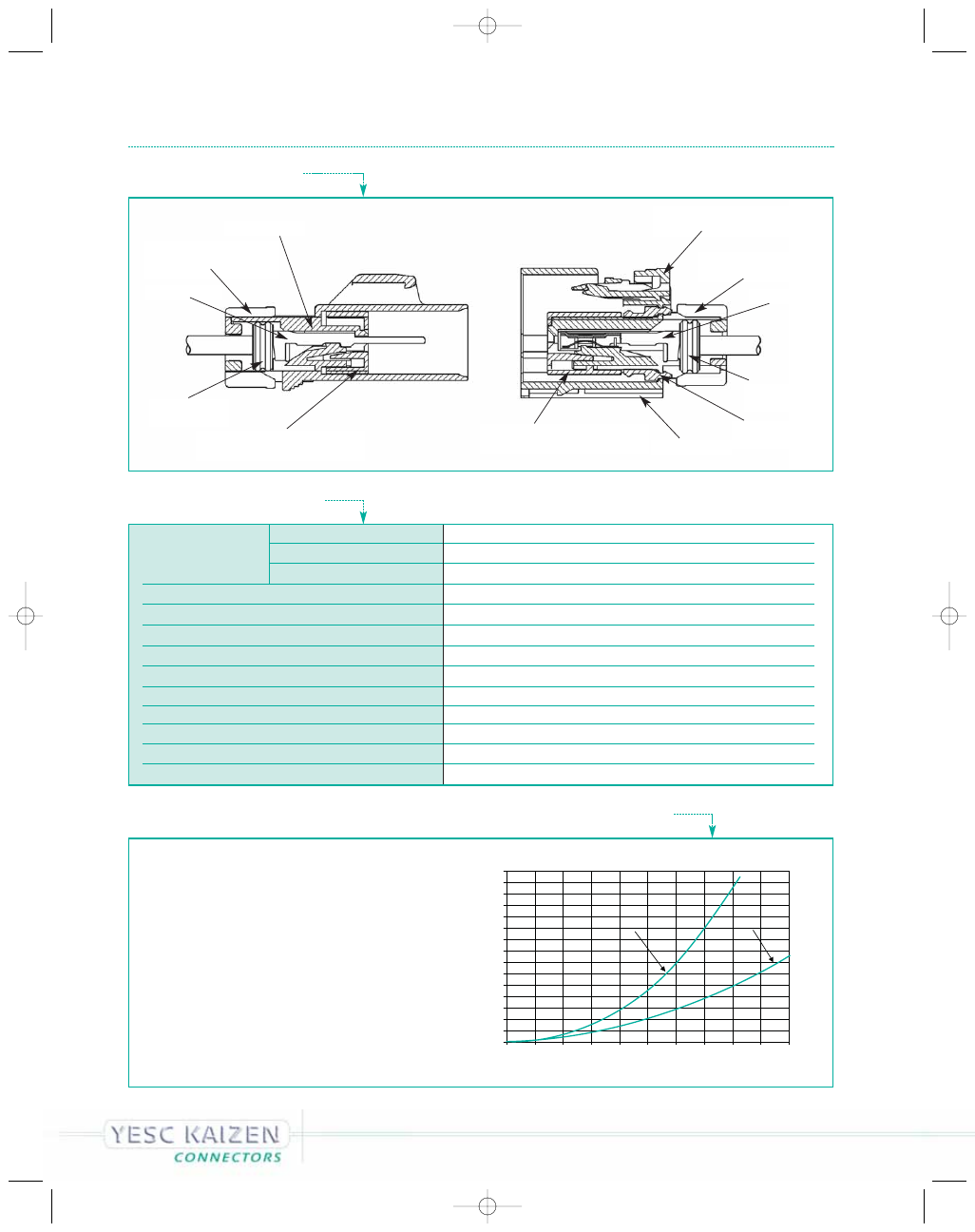

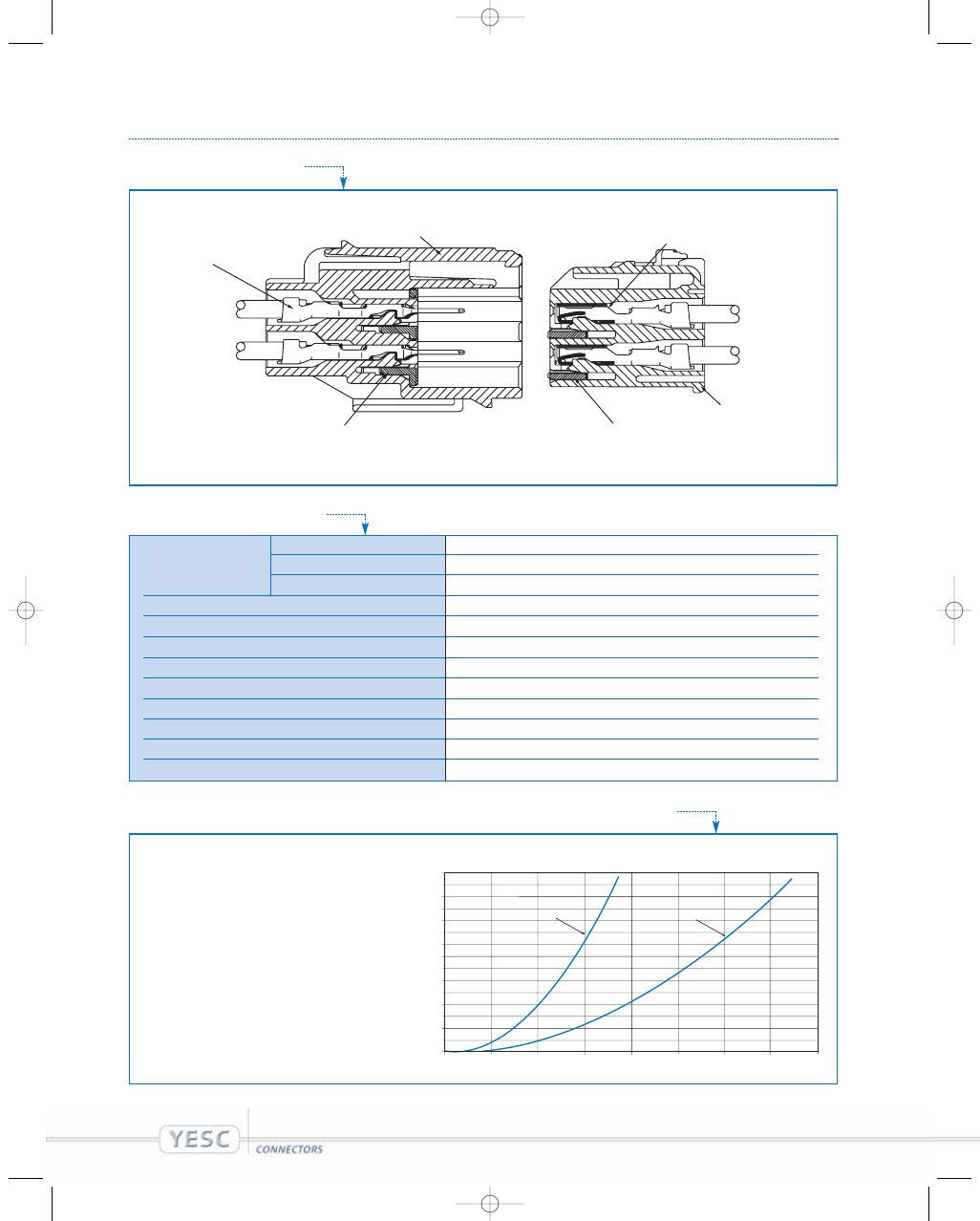

C o n s t r u c t i o n

PRE-SET SECONDARY

TERMINAL LOCK (TPA)

TERMINAL, M

PRE-SET SECONDARY

TERMINAL LOCK (TPA)

HOUSING, M

INDIVIDUAL

WIRE SEAL

TERMINAL, F

PRE-SET
    SECONDARY HOUSING LOCK

(CPA) (OPTIONAL)

INDIVIDUAL

WIRE SEAL

HOUSING, F

INTERFACE SEAL

S p e c i f i c a t i o n s

Connector

HPA

Material

Male Terminal

Copper Alloy (Sn/Au Plate)

Female Terminal

Copper Alloy (Sn/Au Plate)

Operating Temperature Range

-40°C ~125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

10m

Ω

Max (Term./Term.) (Crimp-To-Crimp)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

22AWG ~ 16AWG (0.35mm

2

~ 1.0mm

2

)

Terminal Pitch

Horizontal: 5.50mm; Vertical: 6.50mm

Sealing Performance (Air Leak Pressure)

48kPa Min (Pre-Heat Soak); 28kPa (Post-Heat Soak)

Terminal-to-Connector Retention Force

90N Min

Connector-to-Connector Retention Force

110N Min

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

0.5mm

2

wire

1.0mm

2

wire

150

140

130

120

110

100

90

80

70

60

50

40

30

20

10

0

0

5

10

15

20

25

30

35

40

45

Current (A)

Temperature: Rise Over Ambient (ROA) vs. Current

T

emperature (R

O

A) (

°

C)

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

0.35mm

2

rating curve not shown.

Current capability of terminal exceeds
capacity of wire.

B AC K   TO

S E R I E S   M E N U

ps11-22:ps11-22  9/12/05  1:28 PM  Page 6

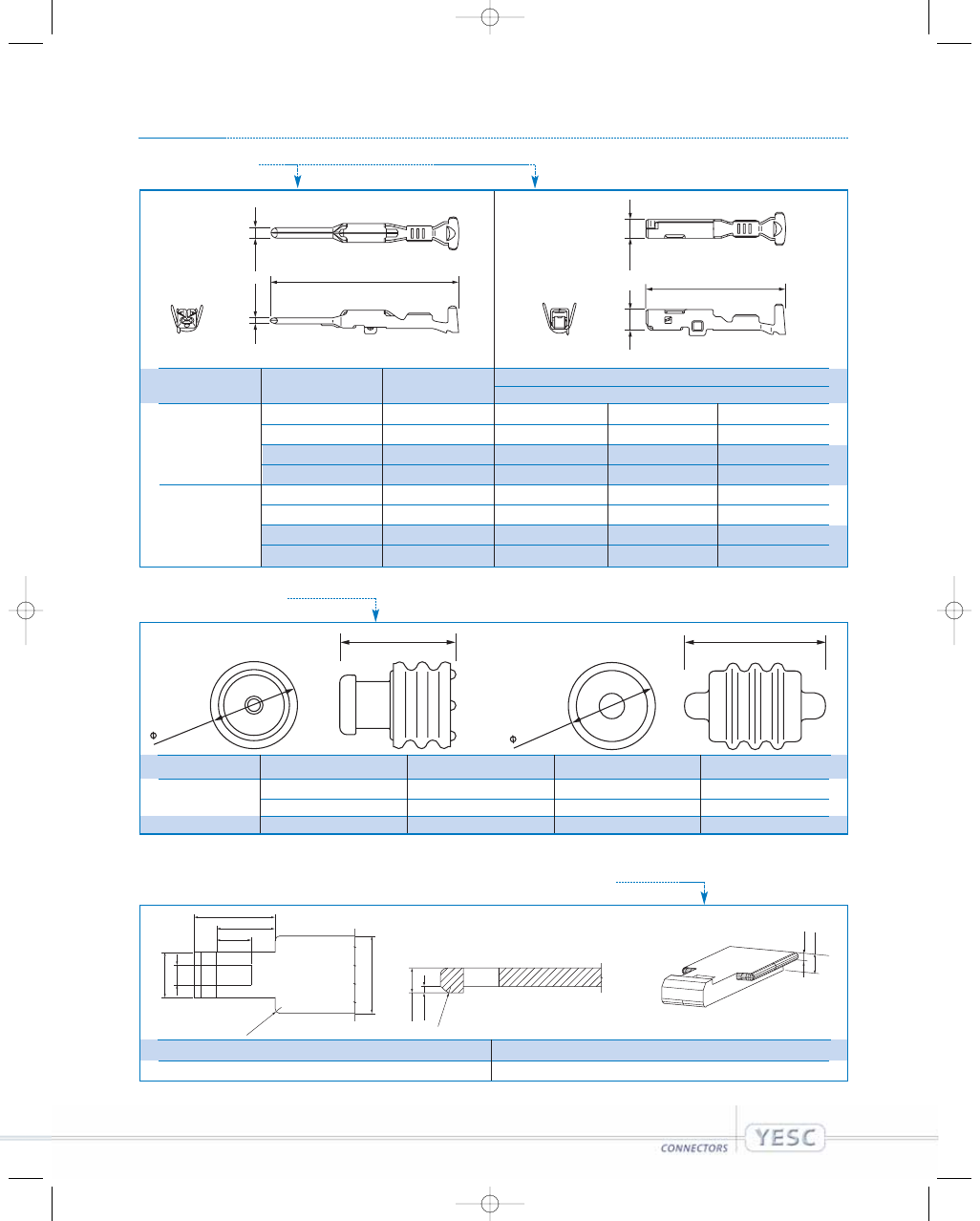

s e a l e d   c o n n e c t i o n   s y s t e m

1. 5   x   0 . 8

B AC K   TO

S E R I E S   M E N U

3.20

0.90

R

 0

. 8

0

10.05

5.85

2.55

4.30

7.20

10.005

R 0.

 80

2.85

19.85

2.60

1.50

0.80

26.80

5.40

5.40

8.70

7.10

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4102-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4103-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

Male Terminal

7114-4102-08

Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4103-08

Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4102-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4103-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

Female Terminal

7116-4102-08

Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4103-08

Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

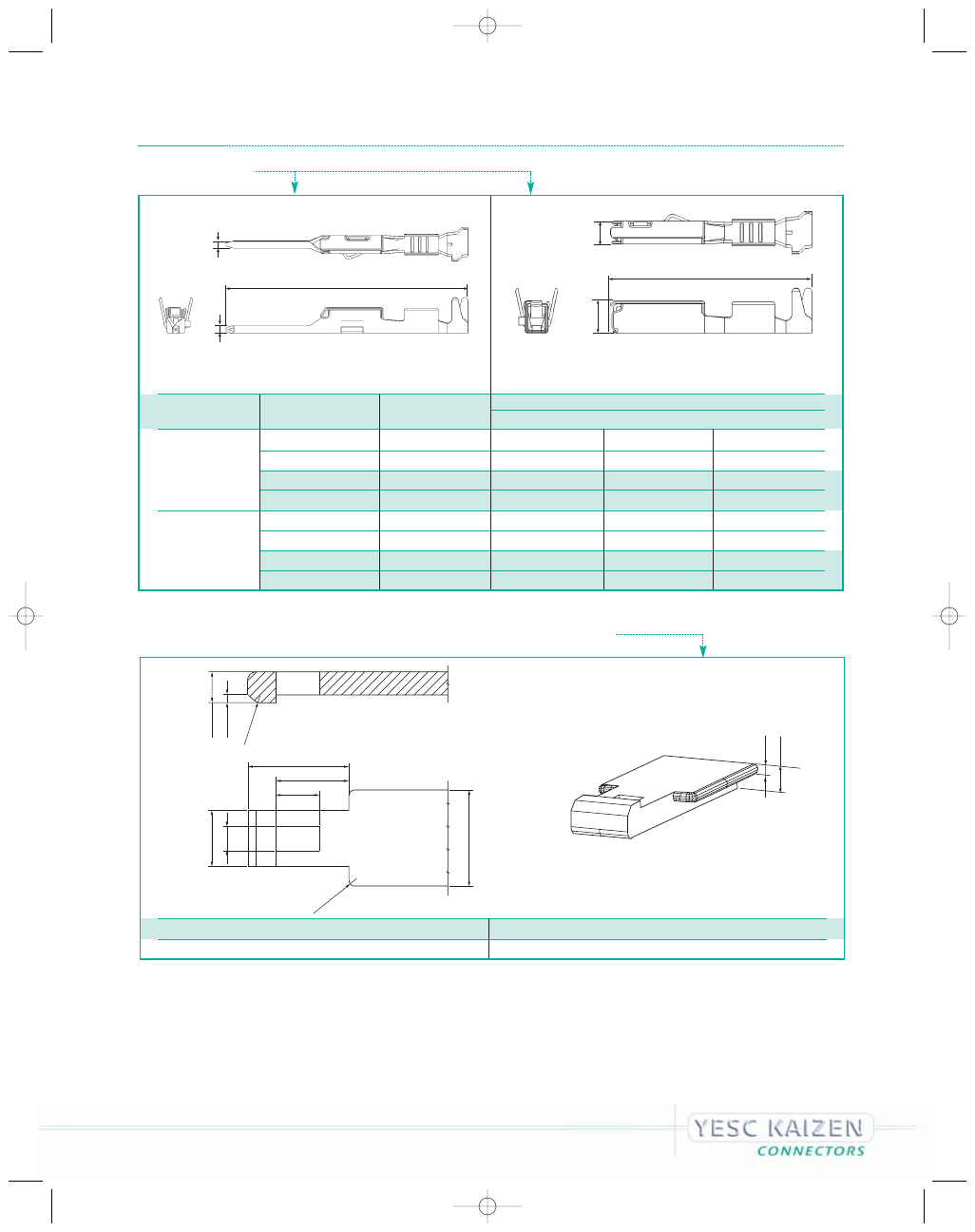

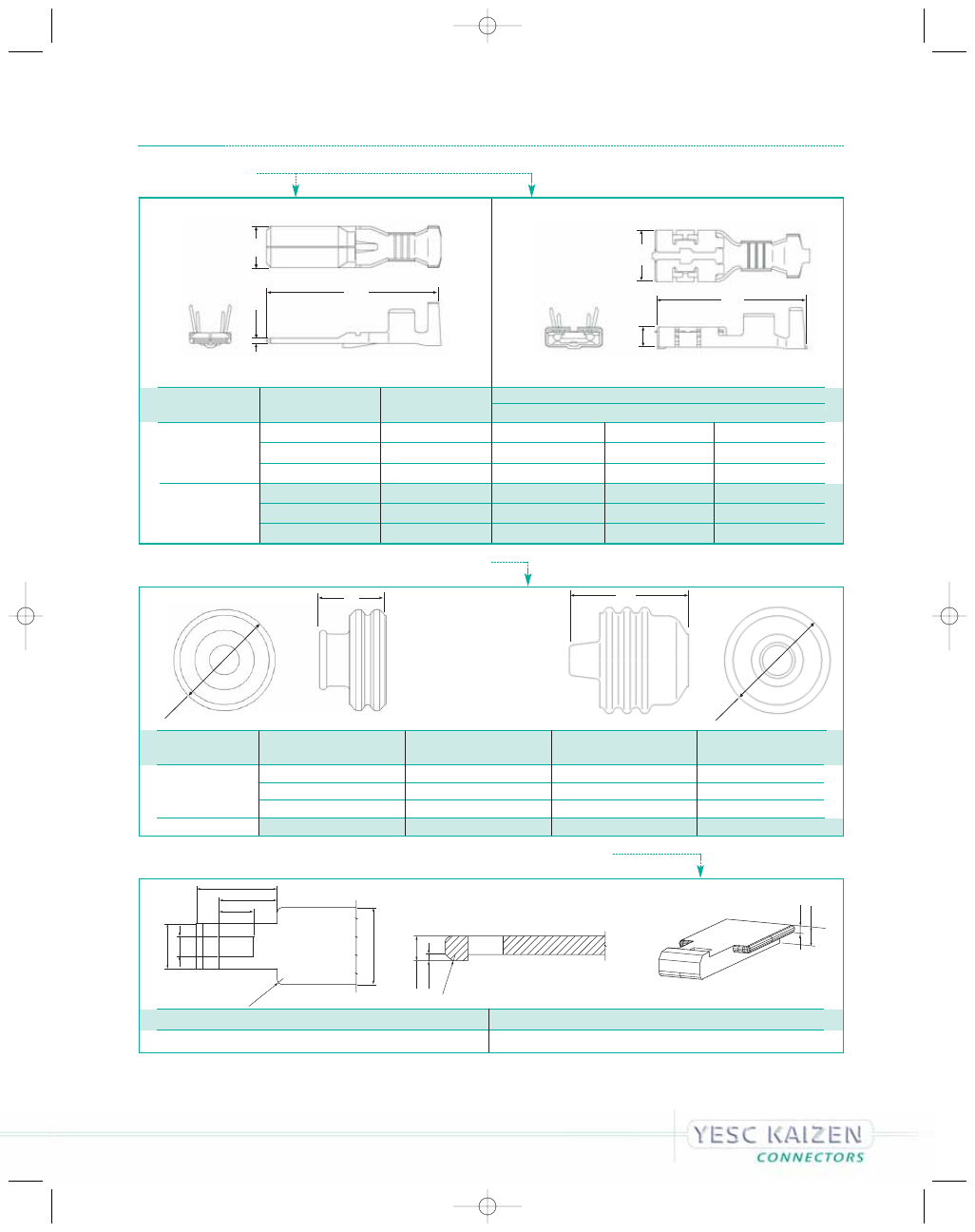

T e r m i n a l

C a b l e   S e a l

Male Terminal

Female Terminal

Material: Copper Alloy

Thickness: t=0.3

Material: Copper Alloy

Thickness: t=0.25

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

Description

Part Number

Color

Material

Wire O.D. Range

7158-3030-50

Red

Silicone

1.19

~

1.70

Cable Seal

7158-3031-90

Blue

Silicone

1.60

~

2.34

Unused Cavity Plug

7158-3032-60

Green

Silicone

N/A

Part Number

Panel Hole Requirements

7047-9580 (Ref.)

␾

6.5mm

UNIT: mm

UNIT: mm

UNIT: mm

0.90

2.40

ps11-22:ps11-22  9/12/05  1:28 PM  Page 7

1. 5   x   0 . 8

s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

Part Name

Male

Female

7114-4102-02

7116-4102-02

7114-4103-02

7116-4103-02

Terminal

7114-4102-08

7116-4102-08

7114-4103-08

7116-4103-08

7158-3030-50

Cable Seal

7158-3031-90

Unused Cavity Plug

7158-3032-60

Applicable Clip

N/A

7047-9580 (Ref)

P a r t   N u m b e r

S u m m a r y   C h a r t

* Applicable Terminal Removal Tool/Dimensions

Refer to Page 68 for YES Connector Terminal Removal Tool.

Order Number: X39899-J374.

Pole

Polarity

Color

Male Part #

Female Part #

Female Part #

Delete Cap

Description

(w/CPA)

2

A

Black

7282-5548-30

7283-5548-30

7283-5549-30

2

B

Dark Grey

7282-5558-10

2

Black/Direct only

7283-5689-30

2

Dark Grey/Direct only

7283-6432-10

2

Natural/Direct only

7283-6433

2

Light Grey/Direct only

7283-6434-40

3

A

Black

7282-5541-30

3

B

Dark Grey

7282-5691-10

7283-5691-10

7283-5880-10

3

Black/Direct only

7283-5537-30

4

2-Row A

Dark Grey

7282-5543-10

7283-5543-10

7283-5544-10

4

2-Row B

Black

7282-5889-30

7283-5889-30

4

2-Row B

Blue

7282-5889-90

7283-5889-90

5

A

Black

7283-5547-30

7283-5550-30

6

A

Dark Grey

7282-5553-10

7283-5553-10

7283-5554-10

6

A

Black

7282-5553-30

7283-5553-30

7283-5554-30

8

A

Dark Grey

7282-5684-10

8

A

Black

7282-5684-30

10

2-Row A

Black

7282-5946-30

7283-5946-30

7283-5947-30

10

2-Row B

Dark Grey, #1 Pin Neg.

7283-5694-10

10

2-Row B

Light Grey, #1 Pin Neg.

7283-5948-40

7283-5694-40

10

2-Row B

Black, #5 & #9 Pin Neg.

7283-5695-30

10

2-Row B

Black, #1 & #5 Pin Neg.

7283-6472-30

7283-6473-30

10

5-Row A

Black/ PBT Material

7283-6478-30

7283-6479-30

12

A

Dark Grey

7283-5545-10

7283-5546-10

7282-5545-10

12

A

Black

7282-5545-30

7283-5545-30

7283-5546-30

18

A

Black

7282-6493-30

7283-6493-30

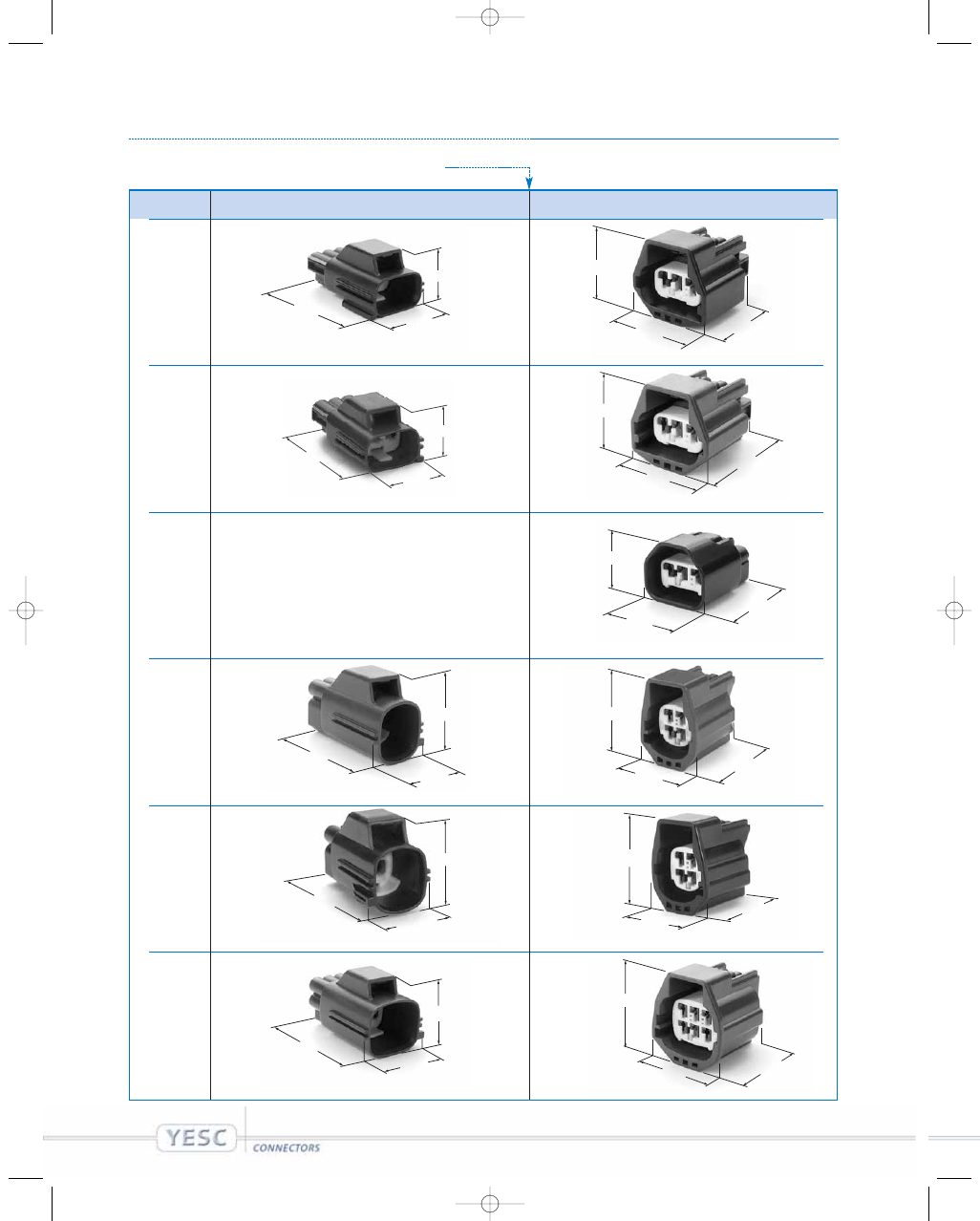

ps11-22:ps11-22  9/13/05  2:42 PM  Page 8

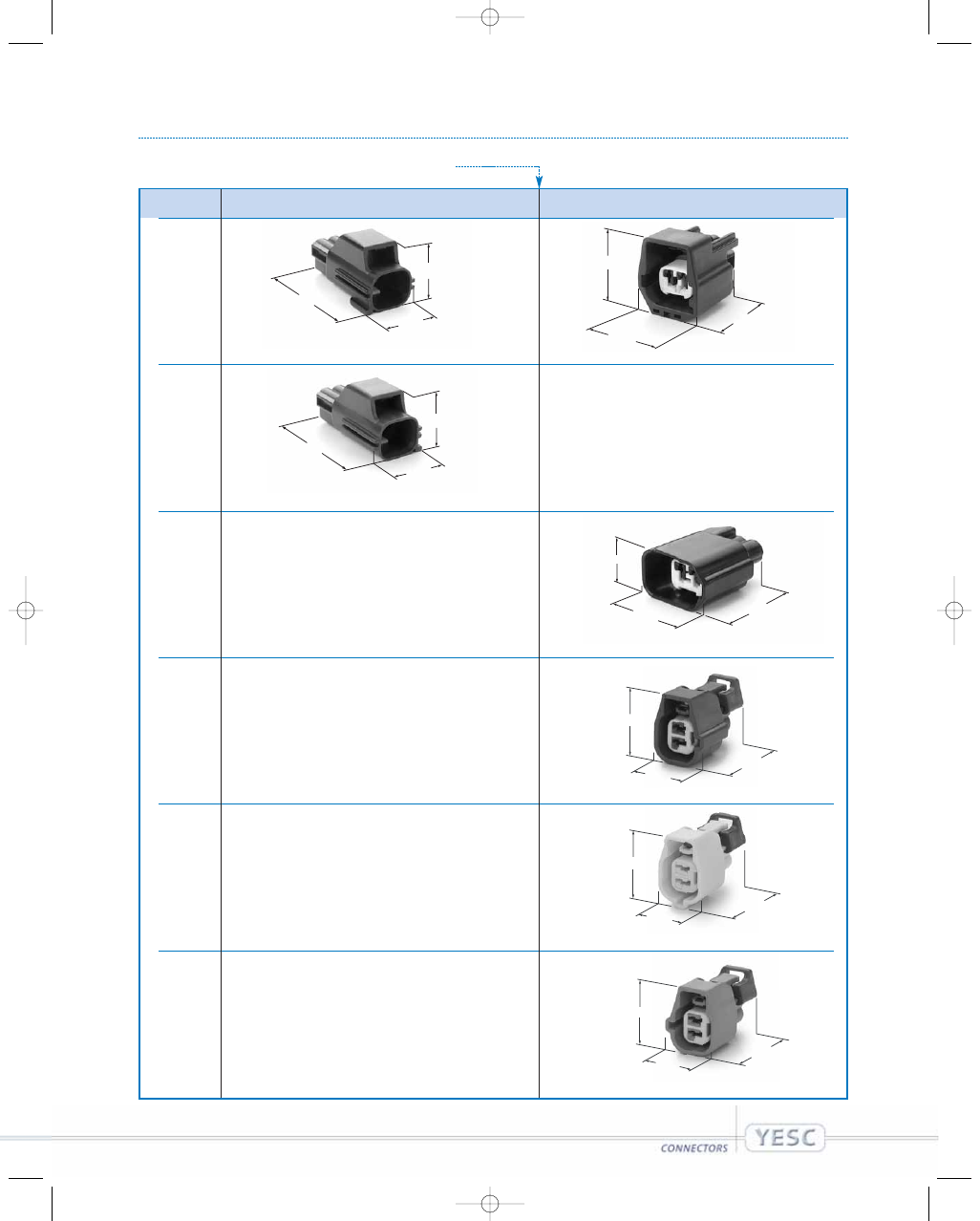

26.25

23.00

33.45

15.20

33.45

24.60

23.82

19.00

35.45

26.00

19.00

35.45

23.82

19.00

35.45

22.25

19.70

42.00

22.25

19.70

42.00

2

2

2

2

2

2

s e a l e d   c o n n e c t i o n   s y s t e m

1. 5   x   0 . 8

H o u s i n g   M a t e r i a l :   H P A

UNIT: mm

B AC K   TO

S E R I E S   M E N U

G O   TO   PAG E

2   O F   3

N/A

Poles

Male Housing

Female Housing

7282-5548-30

7283-5548-30

7282-5558-10

7283-5689-30

7283-6432-10

7283-6433

7283-6434-40

N/A

N/A

N/A

N/A

Please check YESC KAIZEN Catalog for the mate.

ps11-22  9/27/05  10:47 AM  Page 9

34.50

31.70

33.45

30.00

28.20

46.35

22.25

25.20

42.00

28.50

26.25

33.45

22.25

25.20

42.00

33.45

28.50

26.25

N/A

21.00

24.50

33.45

30.00

22.20

46.35

34.50

25.80

33.45

30.00

22.20

46.35

25.80

34.50

33.45

3

3

3

4

4

6

1. 5   x   0 . 8

s e a l e d   c o n n e c t i o n   s y s t e m

H o u s i n g   M a t e r i a l :   H P A

UNIT: mm

Poles

Male Housing

Female Housing

7282-5541-30

7283-5541-30

7282-5691-10 7283-5691-10

7283-5537-30

7282-5543-10

7283-5543-10

7282-5889-30

7283-5889-30

7282-5553-10 7283-5553-10

B AC K   TO

S E R I E S   M E N U

G O   TO   PAG E

3   O F   3

B AC K   TO   PAG E

1   O F   3

ps11-22:ps11-22  9/12/05  1:29 PM  Page 10

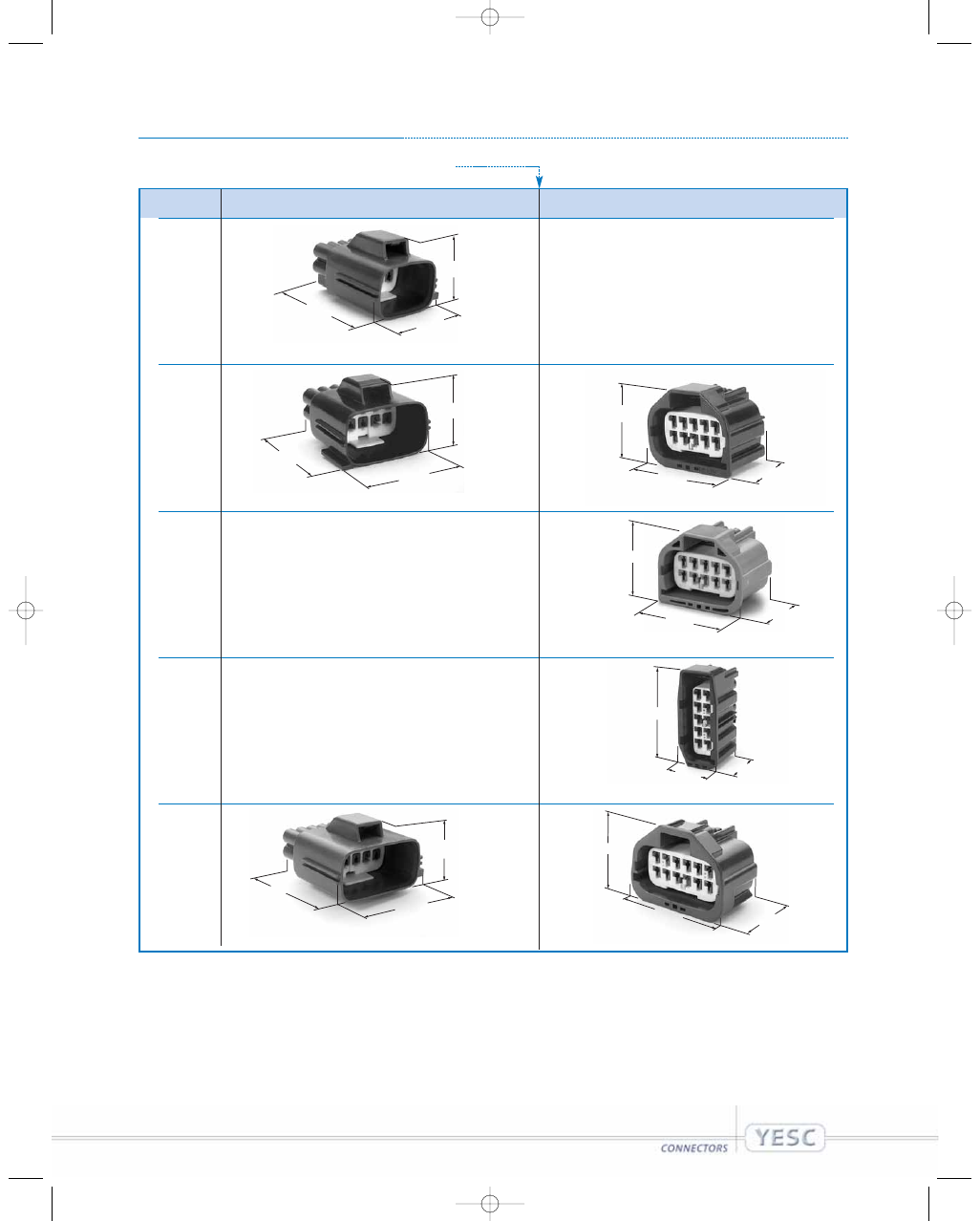

30.00

33.70

46.35

30.00

38.20

46.35

41.70

34.10

33.45

34.10

41.70

33.45

52.90

35.45

22.80

36.00

48.40

33.45

30.00

44.70

46.35

Poles

Male Housing

Female Housing

7282-5684-10

7282-5946-30

7283-5946-30

7283-5948-40

7283-6478-30

7282-5545-10

7283-5545-10

N/A

N/A

8

10

10

10

12

s e a l e d   c o n n e c t i o n   s y s t e m

1. 5   x   0 . 8

H o u s i n g   M a t e r i a l :   H P A

UNIT: mm

B AC K   TO

S E R I E S   M E N U

B AC K   TO   PAG E

1   O F   3

N/A

Please check YESC KAIZEN Catalog for the mate.

ps11-22  9/27/05  10:47 AM  Page 11

2.8 SERIES
UNSEALED

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

ps23-34:ps23-34  9/12/05  1:40 PM  Page 1

2 . 8   x   0 . 8

u n s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

C o n s t r u c t i o n

S p e c i f i c a t i o n s

Connector

HPA

Material

Male Terminal

Copper Alloy (Sn Plate)

Female Terminal

Copper Alloy (Sn Plate)

Operating Temperature Range

-40°C ~125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

10m

Ω

Max (Term./Term.) (Crimp-To-Crimp)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

22AWG ~ 14AWG (0.35mm

2

~ 2.5mm

2

)

Terminal Pitch

Horizontal: 5.00mm; Vertical: 6.80mm

Terminal-to-Connector Retention Force

90N Min

Connector-to-Connector Retention Force

110N Min

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

0.5mm

2

wire

2.5mm

2

wire

150

140

130

120

110

100

90

80

70

60

50

40

30

20

10

0

0

10

20

30

40

50

60

Current (A)

Temperature (ROA) (˚C)

Temperature: Rise Over Ambient (ROA)

vs.

Current

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

0.35mm

2

rating curve not shown.

Current capability of terminal exceeds
capacity of wire.

TERMINAL, F

HOUSING, F

PRE-SET SECONDARY

TERMINAL LOCK (TPA), F

PRE-SET SECONDARY

TERMINAL LOCK (TPA), M

TERMINAL, M

HOUSING, M

ps23-34:ps23-34  9/12/05  1:41 PM  Page 2

u n s e a l e d   c o n n e c t i o n   s y s t e m

2 . 8   x   0 . 8

T e r m i n a l

Male Terminal

Female Terminal

2.80

0.80

27.40

4.10

3.10

19.75

Material: Copper Alloy

Thickness: t=0.3

Material: Copper Alloy

Thickness: t=0.3

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

3.20

0.90

R 0.

 80

10.05

5.85

2.55

4.30

7.20

10.005

R 0.

 80

Part Number

Panel Hole Requirements

7047-9580 (Ref)

␾

6.5mm

UNIT: mm

UNIT: mm

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4110-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4111-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7114-4112-02

Sn

1.5 ~ 2.5

14

2.0

7116-4110-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4111-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4112-02

Sn

1.5 ~ 2.5

14

2.0

Male Terminal

Female Terminal

0.90

2.40

B AC K   TO

S E R I E S   M E N U

ps23-34:ps23-34  9/12/05  1:41 PM  Page 3

B AC K   TO

S E R I E S   M E N U

2 . 8   x   0 . 8

u n s e a l e d   c o n n e c t i o n   s y s t e m

P a r t   N u m b e r

S u m m a r y   C h a r t

* A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page 68 for YES Connector Terminal Removal Tool.
Order Number: X39899-J374.

Part Name

Male

Female

7114-4110-02

7116-4110-02

Terminal

7114-4111-02

7116-4111-02

7114-4112-02

7116-4112-02

Applicable Clip

7047-9580 (Ref)

N/A

Pole

Polarity

Color

Male Part #

Female Part #

Female Part #

Delete Cap

(w/CPA)

2

A

Light Grey

7283-5910-40

3

A

Light Grey

7282-5563-40

7283-5563-40

7283-5911-40

4

A

Light Grey

7283-5912-40

4

B

Green

7282-5566-60

7283-5566-60

6

A

Light Grey

7283-5913-40

7

A

Light Grey

7282-5580-40

7283-5580-40

8

Green/Direct only

7283-6382-60

8

Dark Grey/Direct only

7283-6384-10

7283-6383-10

10

A

Light Grey

7283-5564-40

7283-5915-40

12

A

Light Grey

7283-5916-40

ps23-34:ps23-34  9/12/05  1:41 PM  Page 4

27.05

38.30

20.80

24.50

24.70

18.30

19.25

38.30

47.00

16.70

45.80

24.70

24.95

27.30

24.70

24.95

27.30

24.70

20.25

25.50

38.30

17.70

24.70

23.30

u n s e a l e d   c o n n e c t i o n   s y s t e m

2 . 8   x   0 . 8

H o u s i n g   M a t e r i a l :   H P A

3

4

7

8

8

UNIT: mm

Poles

Male Housing

Female Housing

7282-5563-40

7283-5563-40

7282-5566-60

7283-5566-60

7282-5580-40 7283-5580-40

7283-6382-60

7283-6384-10

N/A

N/A

B AC K   TO

S E R I E S   M E N U

ps23-34:ps23-34  9/12/05  1:41 PM  Page 5

2.8 SERIES
SEALED

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

CA B L E   S E A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

ps23-34:ps23-34  9/12/05  1:41 PM  Page 6

2 . 8   x   0 . 8

s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

C o n s t r u c t i o n

PRE-SET SECONDARY

TERMINAL LOCK (TPA)

TERMINAL, M

PRE-SET SECONDARY

TERMINAL LOCK (TPA)

HOUSING, M

INDIVIDUAL

WIRE SEAL

TERMINAL, F

PRE-SET
    SECONDARY HOUSING LOCK

(CPA) (OPTIONAL)

INDIVIDUAL

WIRE SEAL

HOUSING, F

INTERFACE SEAL

S p e c i f i c a t i o n s

Connector

HPA

Material

Male Terminal

Copper Alloy (Sn Plate)

Female Terminal

Copper Alloy (Sn Plate)

Operating Temperature Range

-40°C ~125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

10m

Ω

Max (Term./Term.) (Crimp-To-Crimp)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

22AWG ~ 14AWG (0.35mm

2

~ 2.5mm

2

)

Terminal Pitch

Horizontal: 6.80mm; Vertical: 6.80mm

Sealing Performance (Air Leak Pressure)

48kPa Min (Pre-Heat Soak); 28kPa (Post-Heat Soak)

Terminal-to-Connector Retention Force

90N Min

Connector-to-Connector Retention Force

110N Min

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

0.5mm

2

wire

2.5mm

2

wire

150

140

130

120

110

100

90

80

70

60

50

40

30

20

10

0

0

10

20

30

40

50

60

Current (A)

Temperature (ROA) (˚C)

Temperature: Rise Over Ambient (ROA)

vs.

Current

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

0.35mm

2

rating curve not shown.

Current capability of terminal exceeds
capacity of wire.

ERIES

D

ps23-34:ps23-34  9/12/05  1:41 PM  Page 7

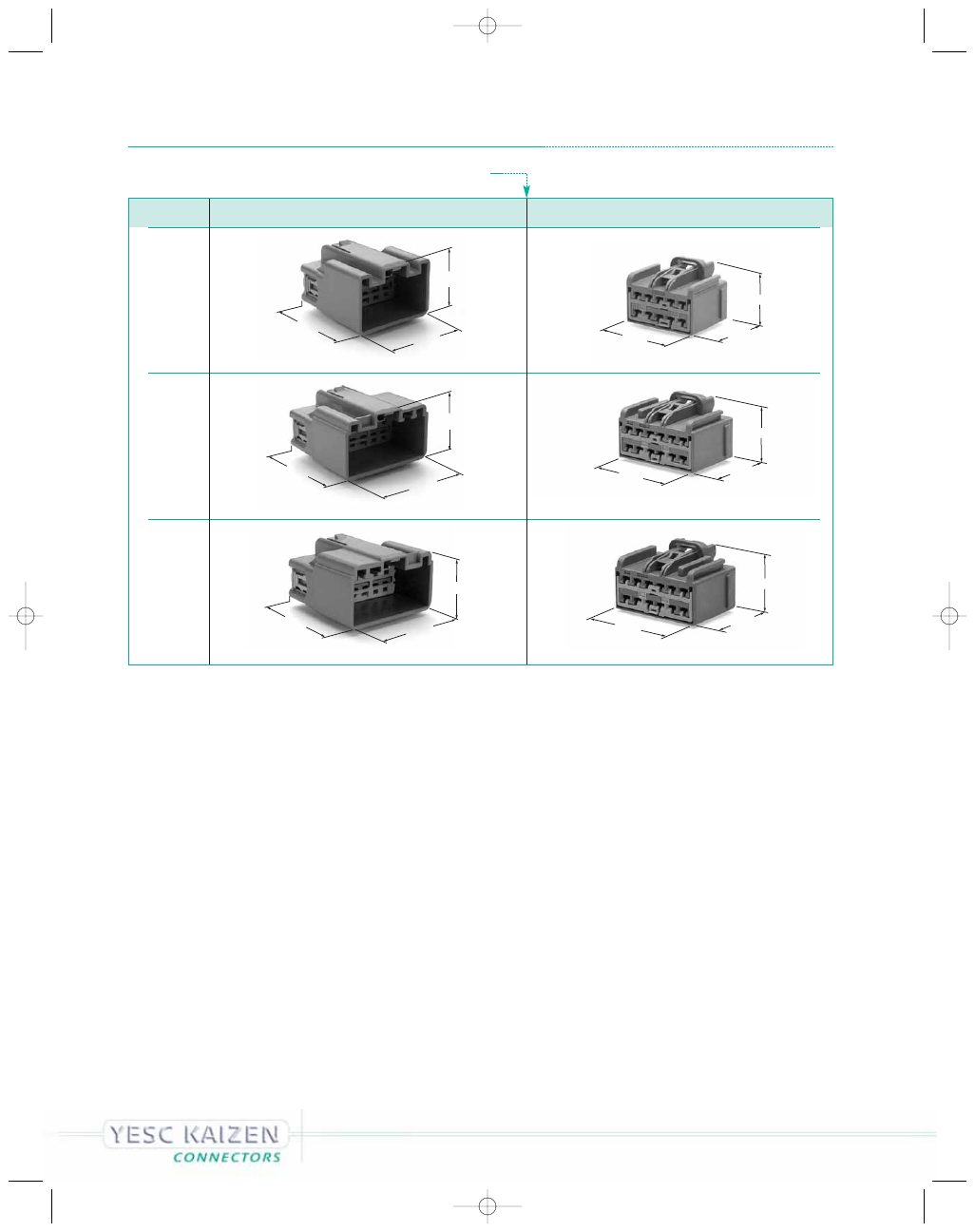

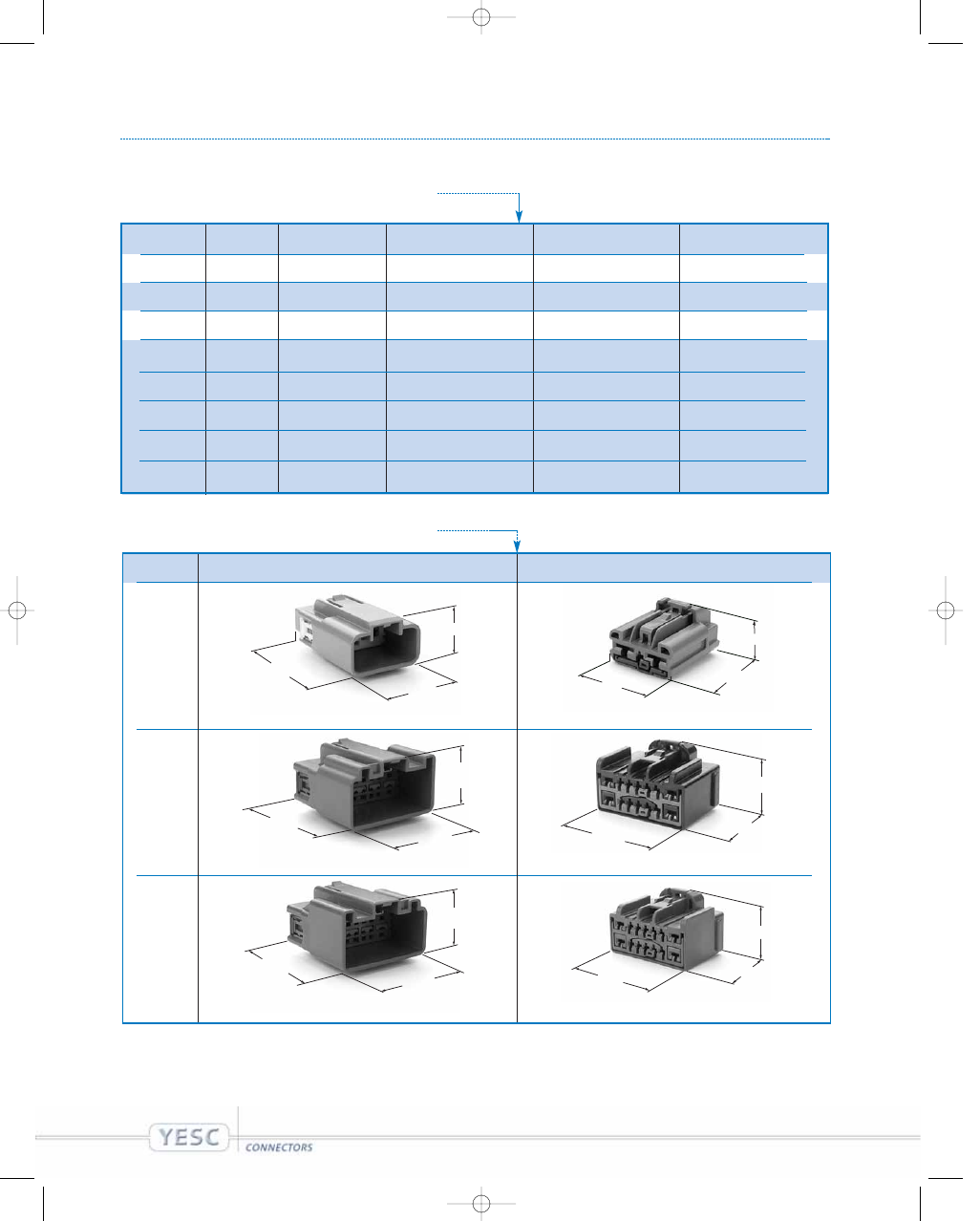

s e a l e d   c o n n e c t i o n   s y s t e m

2 . 8   x   0 . 8

B AC K   TO

S E R I E S   M E N U

3.10

21.50

4.10

29.15

0.80

2.80

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4150-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4151-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7114-4152-02

Sn

1.5 ~ 2.5

14

2.0

7116-4150-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4151-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4152-02

Sn

1.5 ~ 2.5

14

2.0

Female Terminal

T e r m i n a l

C a b l e   S e a l

Male Terminal

Female Terminal

12.00

7.10

9.05

6.90

Material: Copper Alloy

Thickness: t=0.3

Material: Copper Alloy

Thickness: t=0.3

Description

Part Number

Color

Material

Wire O.D. Range

7158-3110-40

Light Grey

Silicone

3.10 ~ 3.3

7158-3111-60

Green

Silicone

1.19

~

1.9

Cable Seal

7158-3112-70

Yellow

Silicone

1.88

~

2.1

7158-3113-40

White

Silicone

2.18

~

3.0

7158-3115-80

Brown

Silicone

1.19 ~ 1.9

7158-3116-50

Red

Silicone

1.88 ~ 2.4

Unused Cavity Plug

7158-3114-90

Blue

Silicone

N/A

UNIT: mm

UNIT: mm

Male Terminal

ps23-34:ps23-34  9/12/05  1:41 PM  Page 8

2 . 8   x   0 . 8

s e a l e d   c o n n e c t i o n   s y s t e m

Part Name

Male

Female

7114-4150-02

7116-4150-02

7114-4151-02

7116-4151-02

Terminal

7114-4152-02

7116-4152-02

7158-3110-40
7158-3111-60

Cable Seal

7158-3112-70
7158-3113-40
7158-3115-80
7158-3116-50

Unused Cavity Plug

7158-3114-90

Applicable Clip

N/A

7047-9580 (Ref)

P a r t   N u m b e r

S u m m a r y   C h a r t

* A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page 68 for YES Connector Terminal Removal Tool.
Order Number: X39899-J374.

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

3.20

0.90

R

 0

. 8

0

Part Number

Panel Hole Requirements

7047-9580 (Ref.)

␾

6.5mm

UNIT: mm

10.05

5.85

2.55

4.30

7.20

10.005

R 0.

 80

Pole

Polarity

Color

Male Part #

Female Part #

Female Part #

Description

(w/CPA)

2

A

Dark Grey

7282-5575-10

7283-5575-10

7283-5922-10

3

A

Dark Grey

7282-5576-10

7283-5576-10

7283-5923-10

4

A

Dark Grey

7282-5570-10

7283-5570-10

7283-5924-10

4

B

Black

7282-5571-30

7283-5571-30

7283-5925-30

5

A

Black/Direct Only

7283-5918-30

6

A

Dark Grey

7282-5577-10

7283-5577-10

7283-5926-10

8

A

Dark Grey

7282-5574-10

7283-5574-10

7283-5927-10

0.90

2.40

B AC K   TO

S E R I E S   M E N U

ps23-34:ps23-34  9/12/05  1:41 PM  Page 9

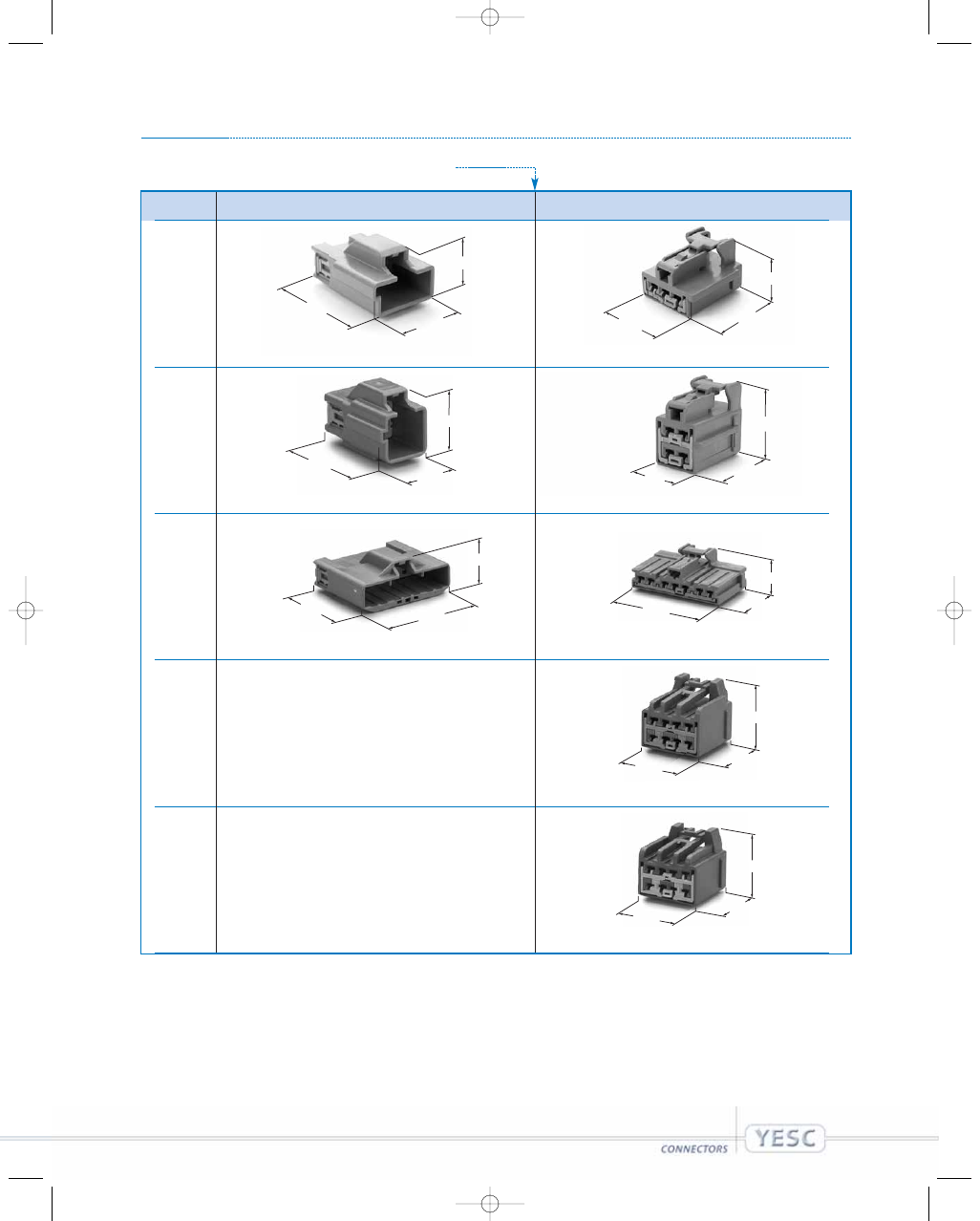

34.80

41.90

25.90

35.40

27.90

35.65

35.40

35.30

35.65

35.40

27.90

35.65

35.40

33.70

28.85

35.40

28.70

28.85

32.05

31.90

50.00

32.05

24.45

50.00

32.05

24.45

50.00

25.25

30.20

50.00

25.25

25.20

50.00

2

3

4

4

5

6

s e a l e d   c o n n e c t i o n   s y s t e m

2 . 8   x   0 . 8

H o u s i n g   M a t e r i a l :   H P A

UNIT: mm

Poles

Male Housing

Female Housing

7282-5575-10

7283-5575-10

7282-5576-10

7283-5576-10

7282-5570-10

7283-5570-10

7282-5571-30

7283-5571-30

7283-5918-30

7282-5577-10

7283-5577-10

B AC K   TO

S E R I E S   M E N U

G O   TO   PAG E

2   O F   2

N/A

ps23-34:ps23-34  9/12/05  1:41 PM  Page 10

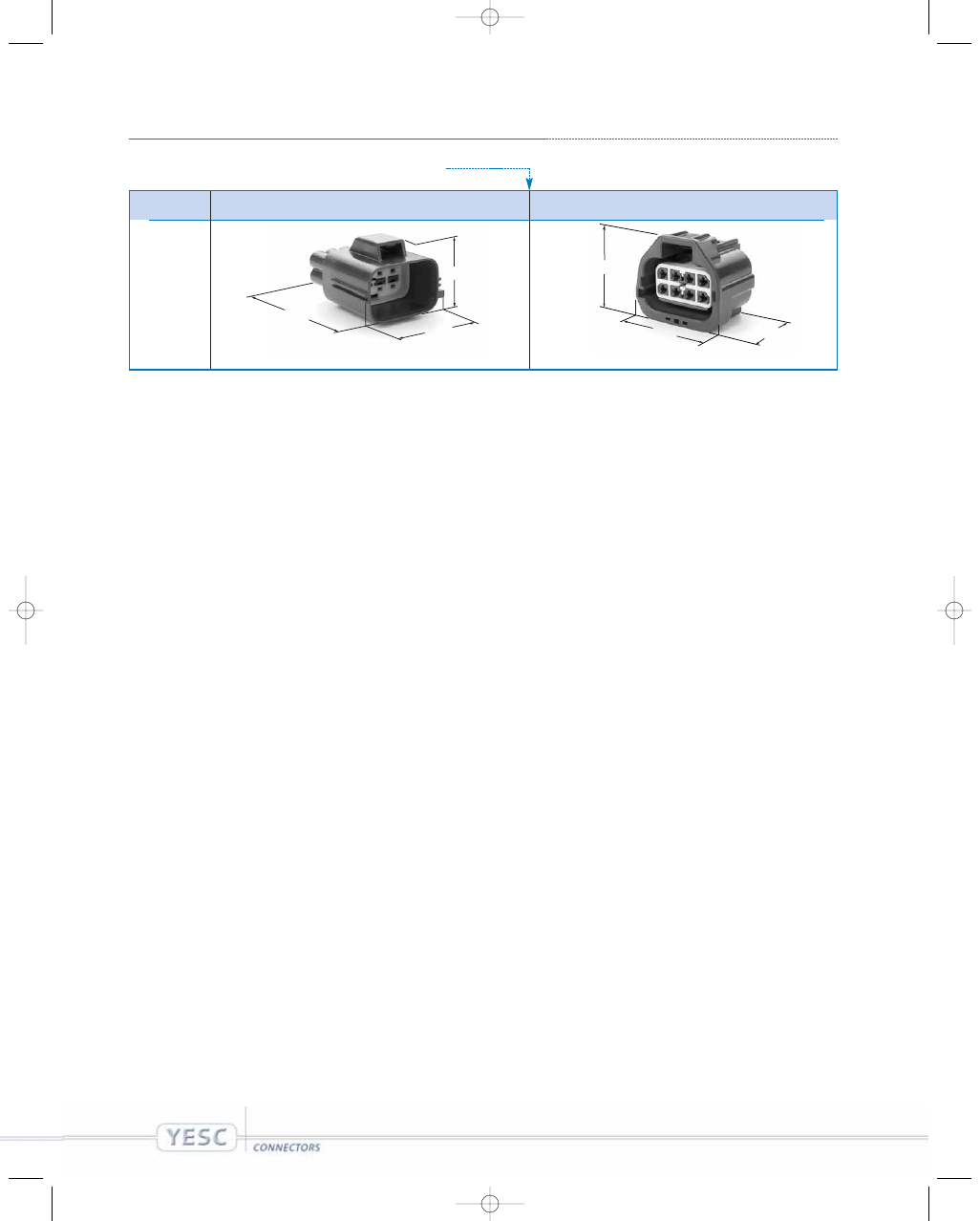

35.40

42.30

37.15

2 . 8   x   0 . 8

s e a l e d   c o n n e c t i o n   s y s t e m

32.05

38.60

50.00

8

H o u s i n g   M a t e r i a l :   H P A

UNIT: mm

Poles

Male Housing

Female Housing

7282-5574-10 7283-5574-10

B AC K   TO

S E R I E S   M E N U

B AC K   TO   PAG E

1   O F   2

ps23-34:ps23-34  9/12/05  1:41 PM  Page 11

6.3 SERIES
UNSEALED

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

ps35-42:ps35-42  9/9/05  6:39 PM  Page 1

6 . 3   x   0 . 8

u n s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

C o n s t r u c t i o n

HOUSING, F

PRE-SET SECONDARY

TERMINAL LOCK (TPA), F

TERMINAL, M

PRE-SET SECONDARY

TERMINAL LOCK (TPA), M

HOUSING, M

TERMINAL, F

S p e c i f i c a t i o n s

Connector

HPA

Material

Male Terminal

Copper Alloy (Sn Plate)

Female Terminal

Copper Alloy (Sn Plate)

Operating Temperature Range

-40°C ~ 125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

10m

Ω

Max (Term./Term.) (Crimp-To-Crimp)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

20AWG ~ 12AWG (0.50mm

2

~ 4.0mm

2

)

Terminal Pitch

Horizontal: 8.50mm; Vertical: 7.30mm

Terminal-to-Connector Retention Force

90N Min

Connector-to-Connector Retention Force

110N Min

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

1.0mm

2

wire

4.0mm

2

wire

150

140

130

120

110

100

90

80

70

60

50

40

30

20

10

0

0

10

20

30

40

50

60

70

80

Current (A)

Temperature: Rise Over Ambient (ROA)

vs.

Current

Temperature (ROA) (˚C)

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

ps35-42:ps35-42  9/9/05  6:39 PM  Page 2

u n s e a l e d   c o n n e c t i o n   s y s t e m

6 . 3   x   0 . 8

B AC K   TO

S E R I E S   M E N U

T e r m i n a l

Male Terminal

Female Terminal

Material: Copper Alloy

Thickness: t=0.4

Material: Copper Alloy

Thickness: t=0.4

6.30

0.80

32.25

3.80

23.30

7.50

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

3.20

0.90

R

 0

. 8

0

Part Number

Panel Hole Requirements

7047-9580 (Ref.)

␾

6.5mm

UNIT: mm

UNIT: mm

10.05

5.85

2.55

4.30

7.20

10.005

R 0.

 80

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4120-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

7114-4121-02

Sn

1.5 ~ 2.5

14

2.0

7114-4122-02

Sn

4.0

12

3.0

7116-4120-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

7116-4121-02

Sn

1.5 ~ 2.5

14

2.0

7116-4122-02

Sn

4.0

12

3.0

Pole  Polarity

Color

Male Part #

Female Part #

Female Part #

6

A

Light Grey

7282-5604-40

N/A

7283-5603-40

P a r t   N u m b e r

S u m m a r y   C h a r t

Part Name

Male

Female

7114-4120-02

7116-4120-02

Terminal

7114-4121-02

7116-4121-02

7114-4122-02

7116-4122-02

Applicable Clip

7047-9580 (Ref)

N/A

* A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page

68

 for YES Connector Terminal Removal Tool.

Order Number: G0406 (PA Type).

Male Terminal

Female Terminal

(w/CPA)

0.90

2.40

ps35-42:ps35-42  9/9/05  6:39 PM  Page 3

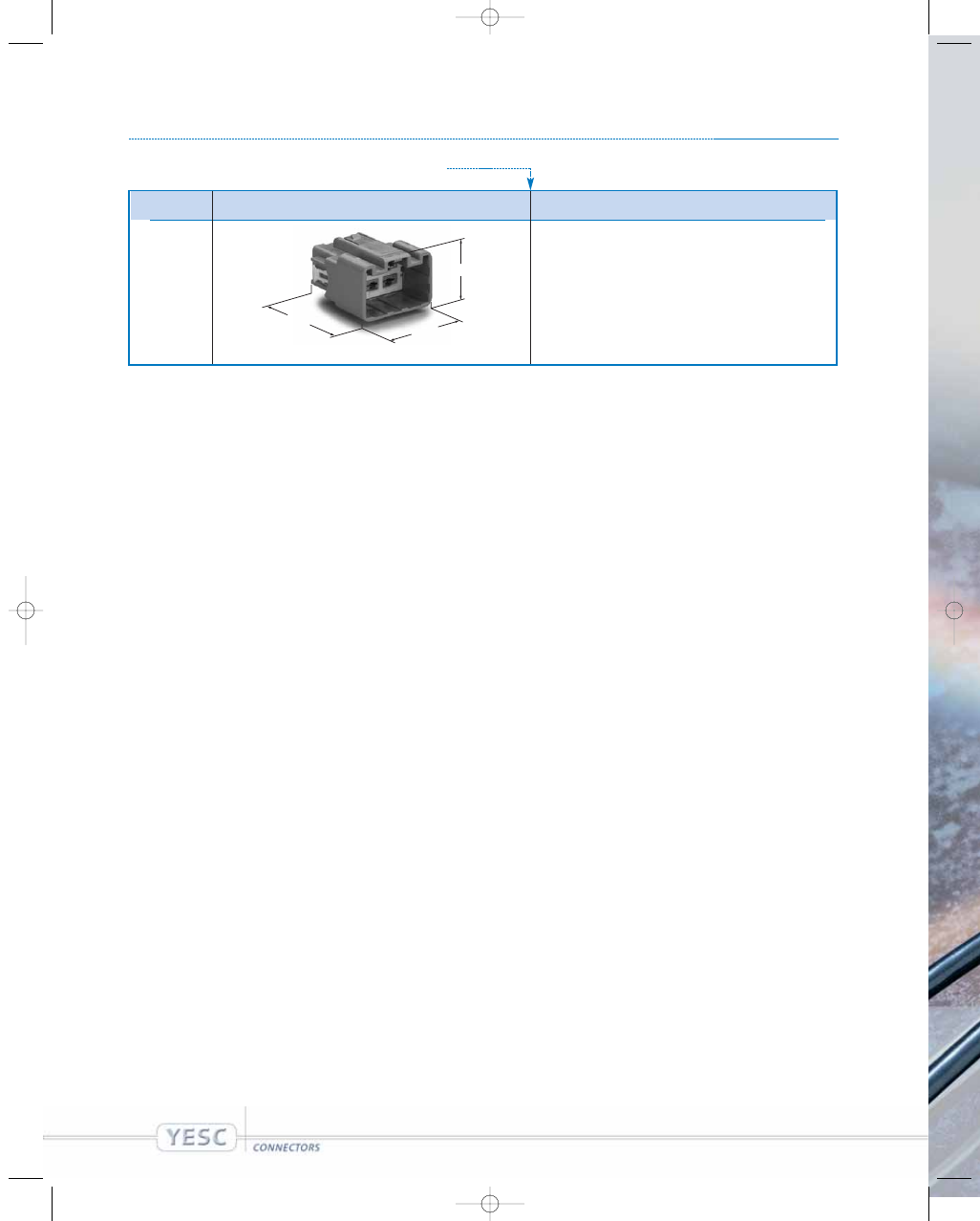

30.00

45.10

37.00

6 . 3   x   0 . 8

u n s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

6

H o u s i n g   M a t e r i a l :   H P A

UNIT: mm

Poles

Male Housing

Female Housing

7282-5604-40

N/A

Please check YESC KAIZEN Catalog for the mate.

ps35-42  9/27/05  11:06 AM  Page 4

B AC K   TO

S E R I E S   M E N U

6.3 SERIES
SEALED

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

CA B L E   S E A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

ps35-42:ps35-42  9/9/05  6:39 PM  Page 5

6 . 3   x   0 . 8

s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

C o n s t r u c t i o n

PRE-SET SECONDARY

TERMINAL LOCK (TPA)

PRE-SET SECONDARY

TERMINAL LOCK (TPA), M

HOUSING, M

TERMINAL, M

INDIVIDUAL

WIRE SEAL

TERMINAL, F

PRE-SET
    SECONDARY HOUSING LOCK

(CPA) (OPTIONAL)

INDIVIDUAL

WIRE SEAL

HOUSING, F

INTERFACE SEAL

S p e c i f i c a t i o n s

Connector

HPA

Material

Male Terminal

Copper Alloy (Sn Plate)

Female Terminal

Copper Alloy (Sn Plate)

Operating Temperature Range

-40°C ~125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

10m

Ω

Max (Term./Term.) (Crimp-To-Crimp)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

20AWG ~ 12AWG (0.50mm

2

~ 4.0mm

2

)

Terminal Pitch

Horizontal: 9.80mm; Vertical: 9.80mm

Sealing Performance (Air Leak Pressure)

48kPa Min (Pre-Heat Soak); 28kPa (Post-Heat Soak)

Terminal-to-Connector Retention Force

90N Min

Connector-to-Connector Retention Force

110N Min

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

1.0mm

2

wire

4.0mm

2

wire

150

140

130

120

110

100

90

80

70

60

50

40

30

20

10

0

0

10

20

30

40

50

60

70

80

Current (A)

Temperature: Rise Over Ambient (ROA)

vs.

Current

Temperature (ROA) (˚C)

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

ps35-42:ps35-42  9/9/05  6:39 PM  Page 6

s e a l e d   c o n n e c t i o n   s y s t e m

6 . 3   x   0 . 8

B AC K   TO

S E R I E S   M E N U

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4140-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

7114-4141-02

Sn

1.5 ~ 2.5

14

2.0

Male Terminal

7114-4142-02

Sn

4.0

12

3.0

7116-4140-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

7116-4141-02

Sn

1.5 ~ 2.5

14

2.0

Female Terminal

7116-4142-02

Sn

4.0

12

3.0

T e r m i n a l

C a b l e   S e a l

Male Terminal

Female Terminal

Material: Copper Alloy

Thickness: t=0.4

Material: Copper Alloy

Thickness: t=0.4

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

3.20

0.90

R

 0

. 8

0

Part Number

Panel Hole Requirements

7047-9580 (Ref.)

␾

6.5mm

6.30

0.80

33.25

7.50

3.80

24.30

15.00

10.70

11.00

9.80

UNIT: mm

UNIT: mm

UNIT: mm

10.05

5.85

2.55

4.30

7.20

10.005

R 0.

 80

Description

Part Number

Color

Material

Wire O.D. Range

7158-3081-50

Red

Silicone

1.4

~

2.1

Cable Seal

7158-3082-90

Blue

Silicone

2.18

~

3.0

7158-3083

Black

Silicone

3.1

~

3.7

Unused Cavity Plug

7158-3080-60

Green

Silicone

N/A

0.90

2.40

ps35-42:ps35-42  9/9/05  6:39 PM  Page 7

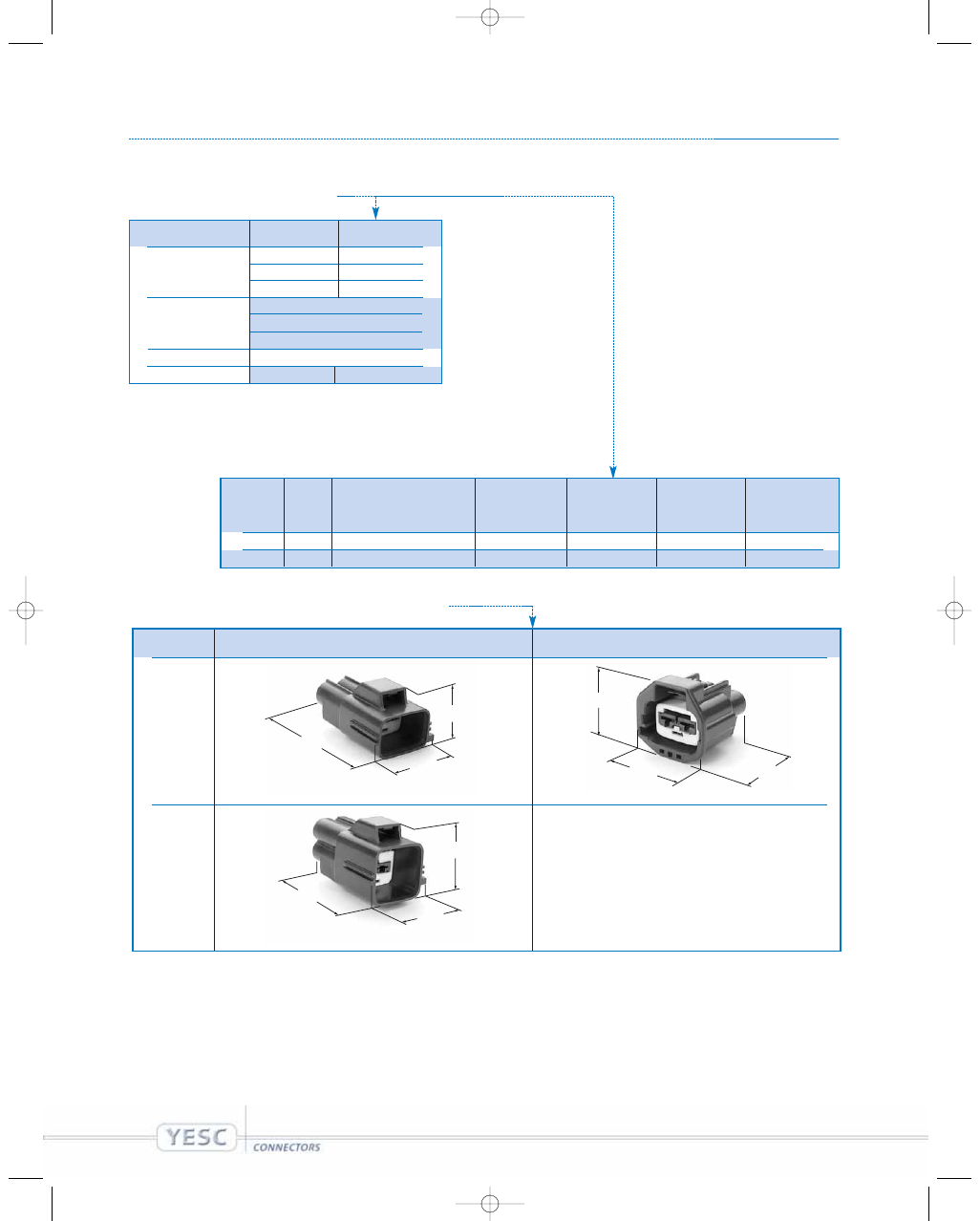

33.60

31.15

38.70

27.55

30.10

49.80

35.05

30.10

51.80

2

4

H o u s i n g   M a t e r i a l :   H P A

UNIT: mm

6 . 3   x   0 . 8

s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

P a r t   N u m b e r

S u m m a r y   C h a r t

* A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page 81 for YES Connector Terminal Removal Tool.
Order Number: G0406 (PA Type).

Part Name

Male

Female

7114-4140-02

7116-4140-02

7114-4141-02

7116-4141-02

Terminal

7114-4142-02

7116-4142-02

7158-3081-50

Cable Seal

7158-3082-90

7158-3083

Unused Cavity Plug

7158-3080-60

Applicable Clip

N/A

7047-9580 (Ref)

Pole

Polarity

Color

Male Part #

Female Part # Female Part #

Delete Cap

Description

(w/CPA)

2

A

Dark Grey

7282-5596-10

7283-5596-10

7283-5928-10

4

A

Dark Grey

7282-5595-10

7283-5929-10

Poles

Male Housing

Female Housing

7282-5596-10

7283-5596-10

7282-5595-10

N/A

Please check YESC KAIZEN Catalog for the mate.

ps35-42  9/27/05  11:07 AM  Page 8

HYBRID
SERIES

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

S P E C I F I CAT I O N S

T E R M I N A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

ps43-46:ps43_46  9/9/05  6:42 PM  Page 1

H Y B R I D

c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

S p e c i f i c a t i o n s

Connector

HPA

Material

Male Terminal

Copper Alloy (Sn/Au Plate)

Female Terminal

Copper Alloy (Sn/Au Plate)

Operating Temperature Range

-40°C ~100°C (120°C max temp.) (USCAR Class II)

Operating Temperature Range

-40°C ~125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

10m

Ω

Max (Term./Term.) (Crimp-To-Crimp)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

See Specific Connector Section

Terminal-to-Connector Retention Force

See Specific Connector Section

Connector-to-Connector Retention Force

See Specific Connector Section

T e r m i n a l

Male

Terminal

Female

Terminal

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

0.64mm

7114-4720-02/-08

Sn/Au

0.35

22

0.3

7114-4721-02/-08

Sn/Au

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.8

1.5mm

7114-4100-02/-08

Sn/Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4101-02/-08

Sn/Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7114-4110-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

2.8mm

7114-4111-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7114-4112-02

Sn

1.5 ~ 2.5

14

2.0

7114-4120-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

6.3mm

7114-4121-02

Sn

1.5 ~ 2.5

14

2.0

7114-4122-02

Sn

4.0

12

3.0

0.64mm

7116-4720-02/-08

Sn/Au

0.35

22

0.3

7116-4721-02/-08

Sn/Au

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.8

1.5mm

7116-4100-02/-08

Sn/Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4101-02/-08

Sn/Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4110-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

2.8mm

7116-4111-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4112-02

Sn

1.5 ~ 2.5

14

2.0

7116-4120-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

6.3mm

7116-4121-02

Sn

1.5 ~ 2.5

14

2.0

7116-4122-02

Sn

4.0

12

3.0

ps43-46:ps43_46  9/9/05  6:42 PM  Page 2

c o n n e c t i o n   s y s t e m

H Y B R I D

B AC K   TO

S E R I E S   M E N U

P a r t   N u m b e r

S u m m a r y   C h a r t

Terminal

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

3.20

0.90

R 0.80

10.05

5.85

2.55

4.30

7.20

10.00

R 0.80

Part Number

Panel Hole Requirements

7047-9580 (Ref)

␾

6.5mm

Part Name

Male

Female

7114-4720-02

7116-4720-02

7114-4721-02

7116-4721-02

7114-3286-08

7116-4721-08

7114-3287-08

7116-4721-08

7114-4100-02/-08

7116-4100-02/-08

7114-4101-02/-08

7116-4101-02/-08

7114-4110-02

7116-4110-02

7114-4111-02

7116-4111-02

7114-4112-02

7116-4112-02

7114-4120-02

7116-4120-02

7114-4121-02

7116-4121-02

7114-4122-02

7116-4122-02

7047-9580 (Ref)

N/A

Applicable Clip

UNIT: mm

6.3mm

0.90

2.40

2.8mm

0.64mm

1.5mm

ps43-46  9/28/05  9:06 AM  Page 3

27.10

38.30

38.60

37.20

23.20

26.60

27.10

38.30

38.60

37.20

23.20

26.60

H Y B R I D

c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

P a r t   N u m b e r

S u m m a r y   C h a r t   ( c o n t . )

21.25

45.10

27.60

27.30

24.40

17.15

H o u s i n g   M a t e r i a l :   H P A

3

14

14

Poles

Male Housing

Female Housing

7282-5628-40

7283-5628-40

7282-5623-60

7283-5623-60

7282-5624-90

7283-5624-90

UNIT: mm

w/(CPA)

* A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page

68

 for YES Connector Terminal Removal Tool. Order Number: 49YA00105 (for 0.64 terminal),

X39899-J374 (for 1.5 and 2.8 terminal) and G0406 (PA Type) (for 6.3 terminal).

Pole

Polarity

Color/Description

Male Part #

Female Part #

Female Part #

3

A

7282-5628-40

7283-5628-40

10

A

7283-5637-40

13

A

7282-5625-40

7283-5625-40

7283-5643-40

14

A

7283-5639-40

14

B

7282-5623-60

7283-5623-60

14

B

7282-5623-30

7283-5623-30

14

C

7282-5624-90

7283-5624-90

14

C

7282-5624-80

7283-5624-80

Light Grey

1x1.5, 2x6.3

Light Grey

6x1.5, 4x2.8

Light Grey

11x2.8, 2x6.3

Light Grey

10x1.5, 4x2.8

Green

10x1.5, 4x2.8

Black

10x1.5, 4x2.8

Blue

10x1.5, 4x2.8

Brown

10x1.5, 4x2.8

ps43-46:ps43_46  9/9/05  6:42 PM  Page 4

HEADER
SERIES

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

ps47-52:ps47-52  9/9/05  6:45 PM  Page 1

H E A D E R

c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

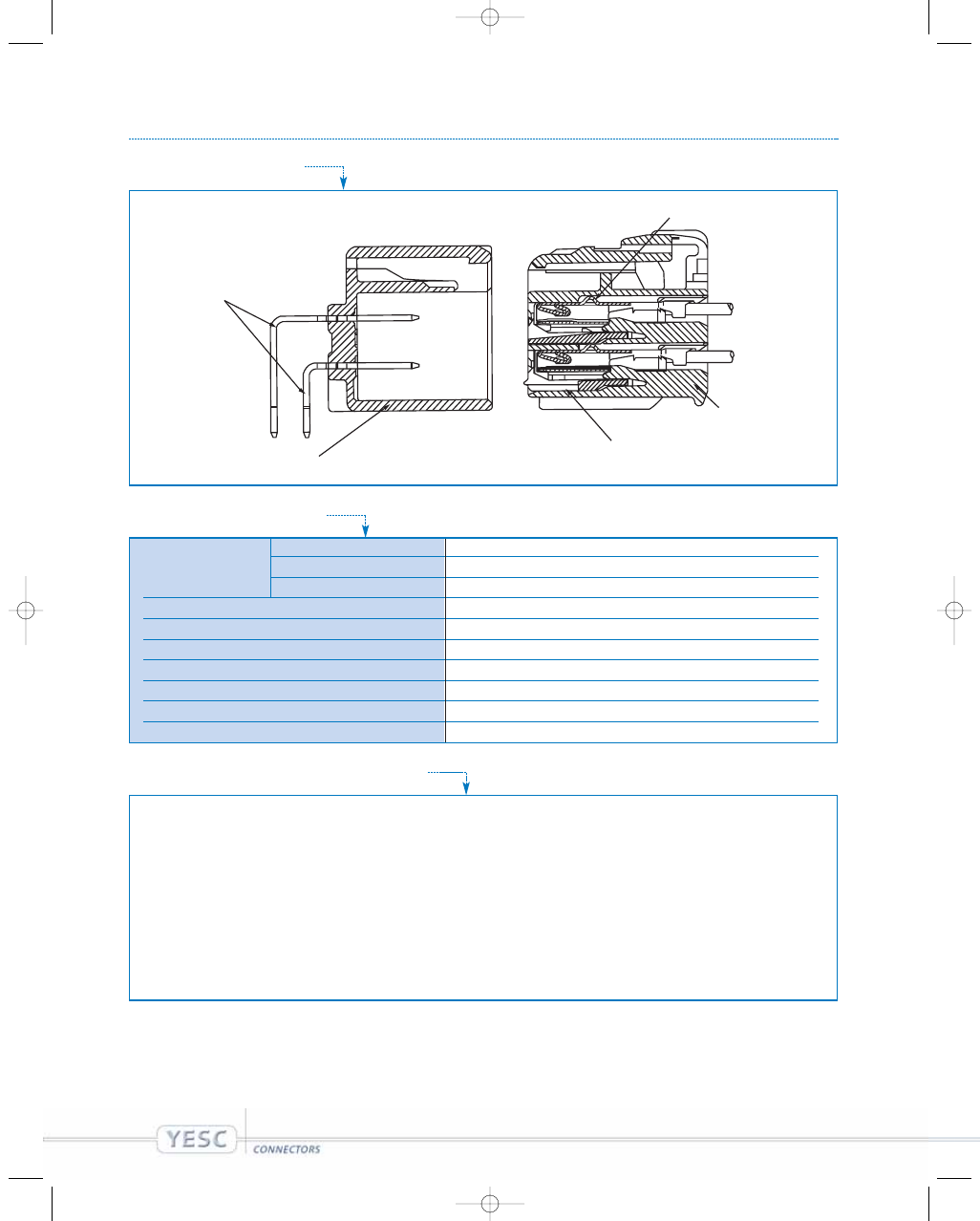

C o n s t r u c t i o n

TERMINAL, F

HOUSING, F

PRE-SET SECONDARY

TERMINAL LOCK (TPA), F

PCB HOUSING

PCB TERMINAL

S p e c i f i c a t i o n s

C u r r e n t   R a t i n g   C u r v e

Connector

See Section

Material

Male Terminal

Brass

Female Terminal

Copper Alloy (Sn/Au Plate)

Operating Temperature Range

-40°C ~100°C (125°C max temp.) (USCAR Class II)

Current Capacity

(See Chart)

Voltage Drop

10m

Ω

Max (Term./Term.)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Terminal-to-Connector Retention Force

90N Min

Connector-to-Connector Retention Force

110N Min

SEE APPLICABLE BLADE SIZE SECTION

ps47-52:ps47-52  9/9/05  6:45 PM  Page 2

c o n n e c t i o n   s y s t e m

H E A D E R

B AC K   TO

S E R I E S   M E N U

2.8mm

T e r m i n a l

Male PCB Terminal

Female Terminal

Material: Brass

Material: Copper Alloy

Thickness: t=0.3

PURCHASED IN ASSEMBLY

SEE APPLICABLE BLADE SIZE SECTION

Female

Terminal

1.5mm

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

Male Terminal

N/A

7116-4100-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4101-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4100-08

Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4101-08

Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4110-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4111-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4112-02

Sn

1.5 ~ 2.5

14

2.0

7116-4120-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

7116-4121-02

Sn

1.5 ~ 2.5

14

2.0

7116-4122-02

Sn

4.0

12

3.0

UNIT: mm

6.3mm

ps47-52:ps47-52  9/9/05  6:45 PM  Page 3

H E A D E R

c o n n e c t i o n   s y s t e m

1.5mm

Part Name

Male

Female

N/A

7116-4100-02

N/A

7116-4101-02

N/A

7116-4100-08

N/A

7116-4101-08

N/A

7116-4110-02

N/A

7116-4111-02

N/A

7116-4112-02

N/A

7116-4120-02

N/A

7116-4121-02

N/A

7116-4122-02

P a r t   N u m b e r

S u m m a r y   C h a r t

* A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page 68 for YES Connector Terminal Removal Tool.
Order Number: X39899-J374 (for 1.5 and 2.8 terminal) and G0406 (PA Type) (for 6.3 terminal).

Terminal

2.8mm

6.3mm

B AC K   TO

S E R I E S   M E N U

Pole

Polarity

Color/Description

Male Part #

YESC KAIZEN

Female Part #

Female Part #

w/(CPA)

2

A

Light Grey

7382-5597-40

7283-6458-40

7283-5601-40

6.3mm Header

2

A

Black

7382-5608-30

7283-6458-40

7283-5601-40

6.3mm Header

10

A

Light Grey

7382-5884-40

7283-6455-40

7283-5909-40

1.5mm Header

10

B

Black

7382-6379-30

7283-6455-40

7283-5909-40

1.5mm Header

12

A

Light Grey

7382-5568-40

7283-6467-40

7283-5916-40

2.8mm H-Header

12

A

Black

7382-5957-30

7382-5957-30

7283-5940-40

1.5mm Header

14

A

Light Grey

7382-5627-40

7283-6447-40

7283-5639-40

Hybrid 10x1.5, 4x2.8

16

A

Green/Config 1

7382-5551-60

7283-6453-60

7283-5941-60

1.5mm Header

16

A

Green/Config 2

7382-5681-60

7283-6453-60

1.5mm Header

16

A

Green/Config 3

7382-5682-60

7283-6453-60

1.5mm Header

32

A

Black

7382-5552-30

7283-6456-90

1.5mm Header

7283-3585-40

32

B

Light Grey

7382-5881-40

7283-6456-90

1.5mm Header

7283-3585-40

ps47-52:ps47-52  9/13/05  4:09 PM  Page 4

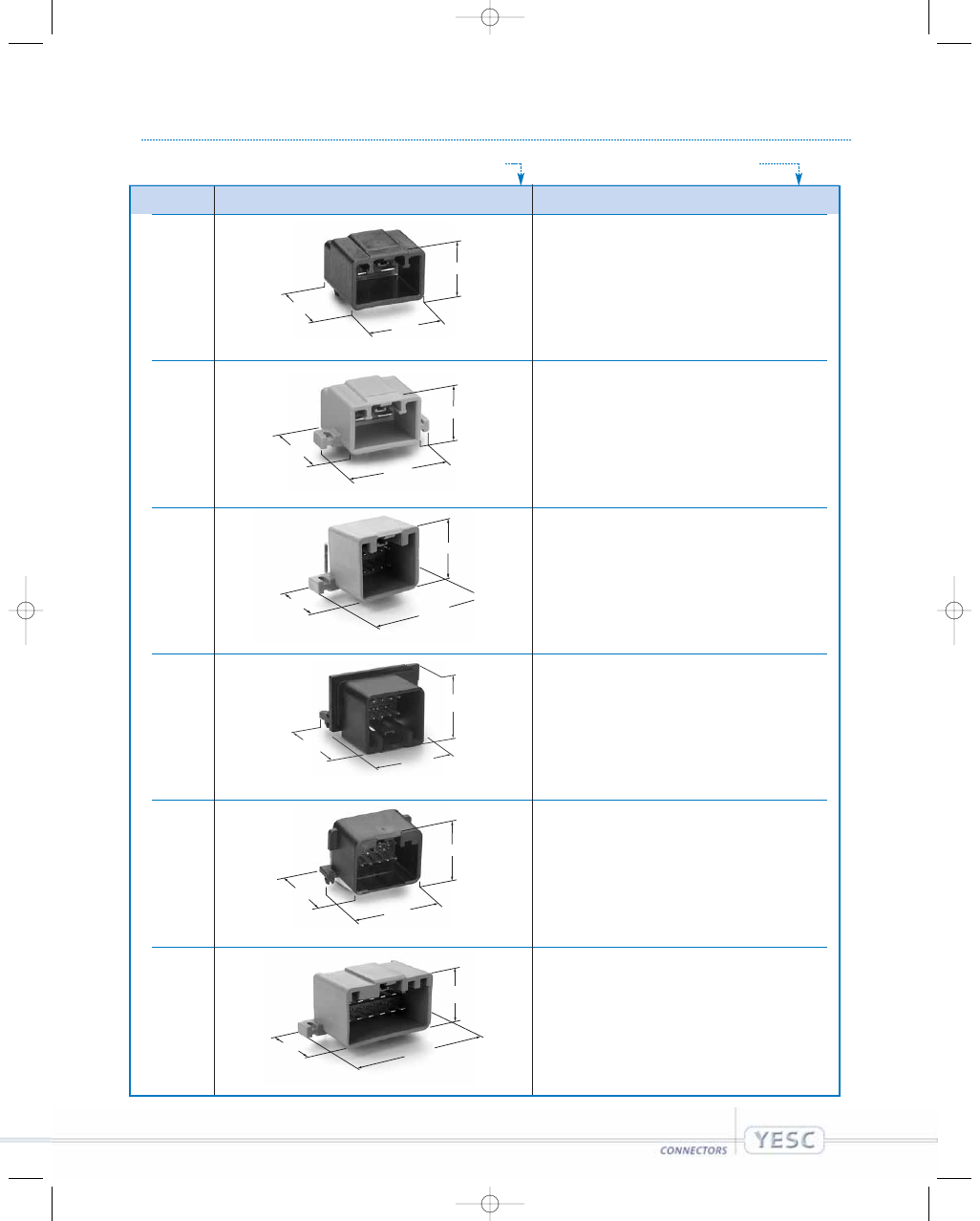

26.15

38.50

30.20

24.55

33.10

37.60

27.10

52.70

31.30

26.45

22.30

35.00

c o n n e c t i o n   s y s t e m

H E A D E R

B AC K   TO

S E R I E S   M E N U

G O   TO   PAG E

2   O F   2

19.20

25.70

26.50

19.20

25.70

40.70

2

2

10

10

12

12

Poles

Male Housing

Female Housing

7382-5608-30

7382-5597-40

7382-5884-40

7382-6379-30

7382-5957-30

7382-5568-40

UNIT: mm

H o u s i n g   M a t e r i a l :   PPA-GF16

M a t e r i a l :   H P A

SEE YESC KAIZEN CATALOG FOR MATES

SEE YESC KAIZEN CATALOG FOR MATES

SEE YESC KAIZEN CATALOG FOR MATES

SEE YESC KAIZEN CATALOG FOR MATES

SEE YESC KAIZEN CATALOG FOR MATES

SEE YESC KAIZEN CATALOG FOR MATES

ps47-52:ps47-52  9/13/05  4:10 PM  Page 5

27.20

49.10

30.20

37.20

23.20

26.60

26.15

48.80

30.20

29.20

48.80

30.20

31.20

34.80

31.60

22.55

22.30

82.00

26.15

82.00

30.20

H E A D E R

c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

B AC K   TO   PAG E

1   O F   2

14

16

16

16

32

32

H o u s i n g   M a t e r i a l :   PPA-GF16

UNIT: mm

M a t e r i a l :   H P A

Poles

Male Housing

Female Housing

7382-5627-40

7283-5622-40

7382-5551-60

7382-5681-60

7382-5682-60

7382-5552-30

7382-5881-40

SEE YESC KAIZEN CATALOG FOR MATES

SEE YESC KAIZEN CATALOG FOR MATES

SEE YESC KAIZEN CATALOG FOR MATES

SEE YESC KAIZEN CATALOG FOR MATES

SEE YESC KAIZEN CATALOG FOR MATES

ps47-52:ps47-52  9/9/05  6:45 PM  Page 6

SPECIALTY

SERIES
UNSEALED

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

S P E C I F I CAT I O N S

T E R M I N A L

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

pg53-74:pg53-74  9/9/05  6:49 PM  Page 1

S P E C I A LT Y   S E R I E S

u n s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

S p e c i f i c a t i o n s

Connector

HPA

Material

Male Terminal

Copper Alloy (Sn/Au Plate)

Female Terminal

Copper Alloy (Sn/Au Plate)

Operating Temperature Range

-40°C ~100°C (120°C max temp.) (USCAR Class II)

Operating Temperature Range

-40°C ~125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

10m

Ω

Max (Term./Term.) (Crimp-To-Crimp)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

See Specific Connector Section

Terminal-to-Connector Retention Force

See Specific Connector Section

Connector-to-Connector Retention Force

See Specific Connector Section

T e r m i n a l

Male

Terminal

Female

Terminal

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4720-02

Sn

0.35

22

0.3

7114-4721-02

Sn

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.8

0.64mm

7114-3286-08

Au

0.35

22

0.3

7114-3287-08

Au

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.8

1.5mm

7114-4100-02/-08

Sn/Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4101-02/-08

Sn/Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7114-4110-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

2.8mm

7114-4111-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7114-4112-02

Sn

1.5 ~ 2.5

14

2.0

7114-4120-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

6.3mm

7114-4121-02

Sn

1.5 ~ 2.5

14

2.0

7114-4122-02

Sn

4.0

12

3.0

0.64mm

7116-4720-02/-08

Sn/Au

0.35

22

0.3

7116-4721-02/-08

Sn/Au

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.8

1.5mm

7116-4100-02/-08

Sn/Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4101-02/-08

Sn/Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4110-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

2.8mm

7116-4111-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4112-02

Sn

1.5 ~ 2.5

14

2.0

7116-4120-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

6.3mm

7116-4121-02

Sn

1.5 ~ 2.5

14

2.0

7116-4122-02

Sn

4.0

12

3.0

pg53-74  9/27/05  11:28 AM  Page 2

Specialty

Pole

Polarity

Color/Description

Male Part #

Female Part #

Wire Shield

Axial

12

A

7282-4848-30

7283-4848-30

Adjustable

26

A

7283-5631-30

26

B

7283-5632-40

Bolt Assist

36

A

7283-4846-30

7134-4691

68

A

7283-4847-30

7134-4692

15

A

N/A

7283-6372-30

15

B

N/A

7283-6373

26

A

N/A

7283-6436-40

26

B

N/A

7283-6437-90

LIF

26

C

N/A

7283-6438-60

26

A

7282-6376-30

7283-6376-30

26

A

7282-6537-30

7283-6537-30

26

B

7282-8390

7283-8390

26

C

7282-8391-40

7283-8391-40

26

D

7282-8392-60

7283-8392-60

26

E

7282-8393-80

7283-8393-80

u n s e a l e d   c o n n e c t i o n   s y s t e m

S P E C I A LT Y   S E R I E S

B AC K   TO

S E R I E S   M E N U

* A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page 70-71 for YES Connector Terminal Removal Tool.
Order Number: 49YA00105 (for 0.64 terminal), X39899-J374 (for 1.5 and 2.8 terminal) and
G0406 (PA Type) (for 6.3 terminal).

P a r t   N u m b e r

S u m m a r y   C h a r t

Terminal

Part Name

Male

Female

7114-4720-02

7116-4720-02

7114-4721-02

7116-4721-02

7114-3286-08

7116-4720-08

7114-3287-08

7116-4721-08

7114-4100-02/-08

7116-4100-02/-08

7114-4101-02/-08

7116-4101-02/-08

7114-4110-02

7116-4110-02

7114-4111-02

7116-4111-02

7114-4112-02

7116-4112-02

7114-4120-02

7116-4120-02

7114-4121-02

7116-4121-02

7114-4122-02

7116-4122-02

7047-9580 (Ref)

N/A

Applicable Clip

6.3mm

Black

12x1.5

Black

20x2.8, 6x6.3/HPA

Light Grey

20x2.8, 6x6.3/HPA

Black

20x1.5, 12x2.8, 4x6.3/PBT

Black

56x1.5, 8x2.8, 4x6.3/PBT

Black

9x2.8, 6x6.3

Natural

9x2.8, 6x6.3

Light Grey

22x1.5, 2x2.8, 2x6.3

Blue

22x1.5, 2x2.8, 2x6.3

Green

22x1.5, 2x2.8, 2x6.3

Black

22x1.5, 2x2.8, 2x6.3

Black

22x1.5, 2x2.8, 2x6.3

Natural

22x1.5, 2x2.8, 2x6.3

Light Grey

22x1.5, 2x2.8, 2x6.3

Green

22x1.5, 2x2.8, 2x6.3

Brown

22x1.5, 2x2.8, 2x6.3

2.8mm

0.64mm

1.5mm

pg53-74  9/27/05  11:28 AM  Page 3

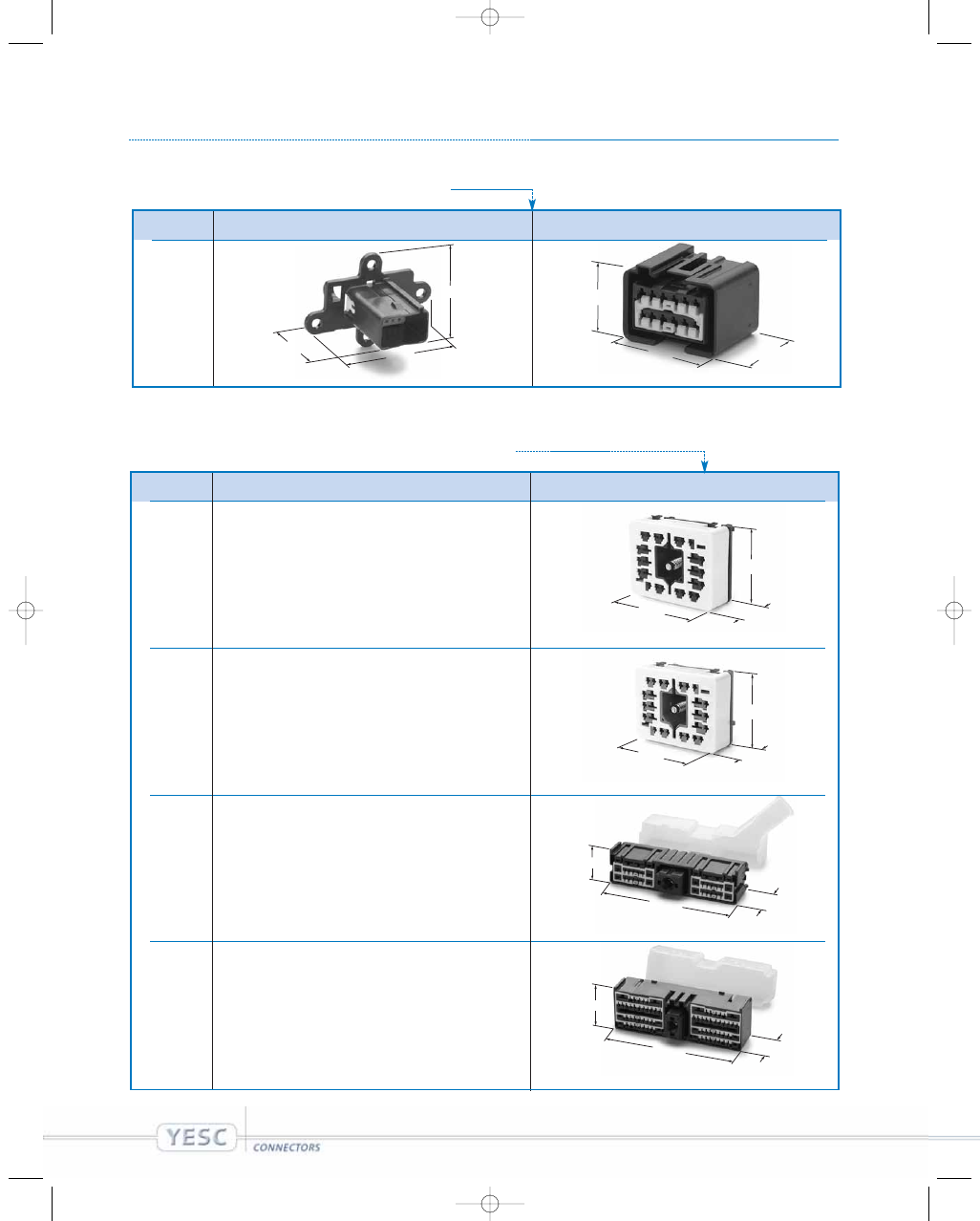

40.15

109.60

40.30

28.90

108.00

40.30

60.35

46.55

50.15

60.35

46.55

50.15

Poles

Male Housing

Female Housing

7283-5631-30

7283-5632-40

7283-4846-30

7283-4847-30

51.80

41.50

71.40

B AC K   TO

S E R I E S   M E N U

G O   TO   PAG E

2   O F   2

12

S P E C I A LT Y   S E R I E S

u n s e a l e d   c o n n e c t i o n   s y s t e m

A x i a l   A d j u s t a b l e

H o u s i n g   M a t e r i a l :   P B T

UNIT: mm

26

26

36

68

B o l t   A s s i s t

H o u s i n g   M a t e r i a l :   H P A / P B T

UNIT: mm

N/A

N/A

N/A

41.50

71.40

51.80

Poles

Male Housing

Female Housing

7282-4848-30

7283-4848-30

N/A

pg53-74:pg53-74  9/9/05  6:50 PM  Page 4

31.35

46.54

55.40

45.00

59.70

49.90

u n s e a l e d   c o n n e c t i o n   s y s t e m

S P E C I A LT Y   S E R I E S

B AC K   TO

S E R I E S   M E N U

40.65

59.70

49.90

40.65

59.70

49.90

40.65

59.70

49.90

45.00

59.70

49.90

45.00

59.70

49.90

15

15

26

26

26

26

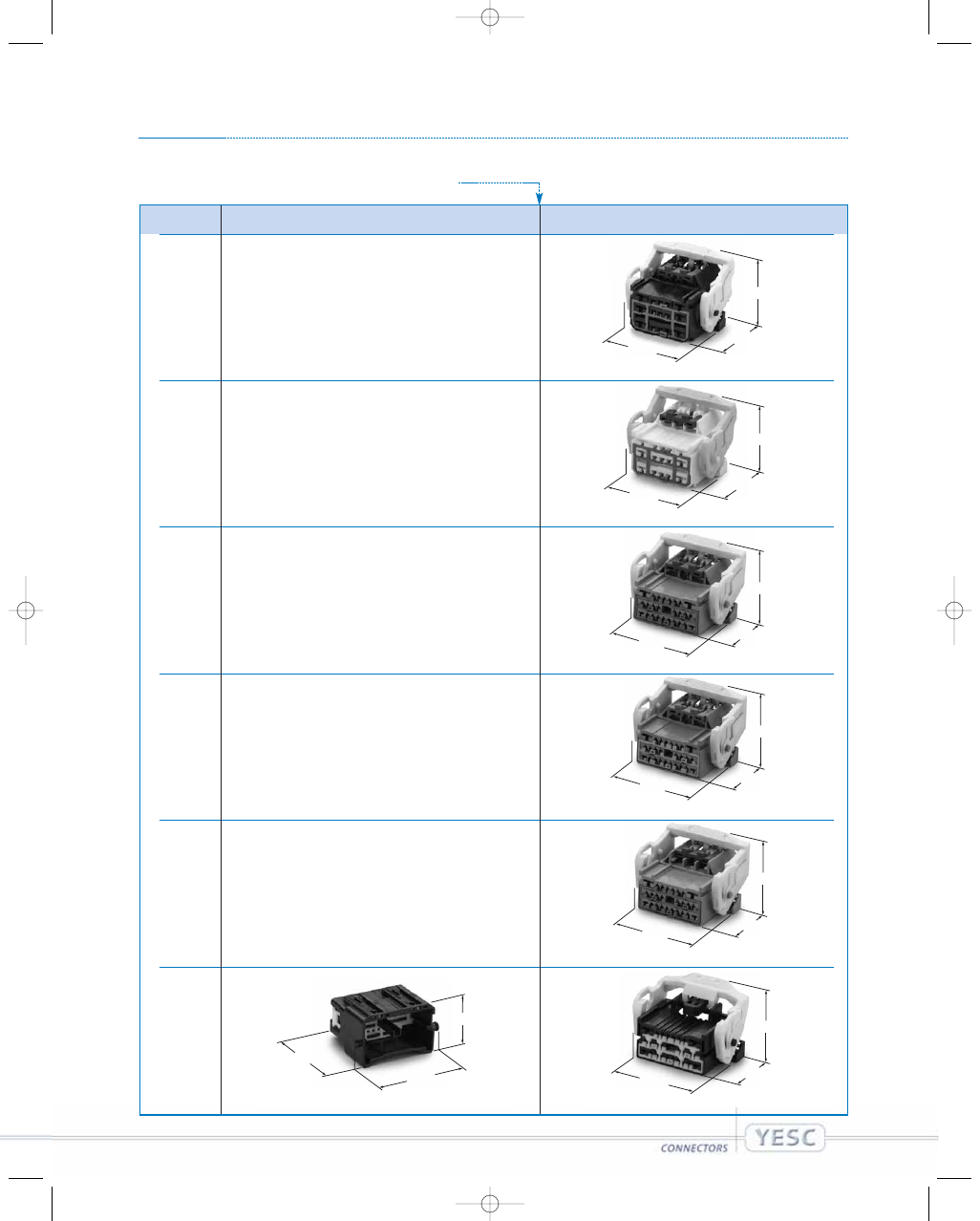

L I F

H o u s i n g   M a t e r i a l :   P B T

UNIT: mm

Poles

Male Housing

Female Housing

7283-6372-30

7283-6373

7283-6436-40

7283-6437-90

7283-6438-60

7282-6376-30

7283-6376-30

N/A

N/A

N/A

N/A

N/A

B AC K   TO   PAG E

1   O F   2

pg53-74:pg53-74  9/9/05  6:50 PM  Page 5

B AC K   TO

S E R I E S   M E N U

B AC K   TO   PAG E

2   O F   3

B AC K   TO   PAG E

1   O F   3

SPECIALTY

SERIES
SEALED

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

S P E C I F I CAT I O N S

T E R M I N A L

CA B L E   S E A L

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

pg53-74:pg53-74  9/12/05  11:13 AM  Page 7

S P E C I A LT Y   S E R I E S

s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

S p e c i f i c a t i o n s

Connector

See Section

Material

Male Terminal

Copper Alloy (Sn Plate)

Female Terminal

Copper Alloy (Sn Plate)

Operating Temperature Range

-40°C ~125°C (145°C max temp.) (USCAR Class III)

Isolation Resistance

500VDC, 20M

Ω

Min

Dielectric Resistance

1000VAC (1 min.)

Applicable Wire Size

22AWG ~ 16AWG (0.35mm

2

~ 1.0mm

2

)

Terminal Pitch

Horizontal: 5.50mm; Vertical: N/A

Sealing Performance (Air Leak Pressure)

48kPa Min (Pre-Heat Soak); 28kPa (Post-Heat Soak)

Terminal-to-Connector Retention Force

90N Min

Connector-to-Connector Retention Force

110N Min

T e r m i n a l

Male

Terminal

Female

Terminal

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4720-02

Sn

0.35

22

0.3

7114-4721-02

Sn

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.8

0.64mm

7114-3286-08

Au

0.35

22

0.3

7114-3287-08

Au

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.8

1.5mm

7114-4102-02/-08

Sn/Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4103-02/-08

Sn/Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

2.8mm

7114-4150-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4151-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7114-4152-02

Sn

1.5 ~ 2.5

14

2

6.3mm

7114-4140-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

7114-4141-02

Sn

1.5 ~ 2.5

14

2.0

7114-4142-02

Sn

4.0

12

3.0

0.64mm

7116-4720-02/-08

Sn/Au

0.35

22

0.3

7116-4721-02/-08

Sn/Au

0.5 ~ 0.75

20 ~ 18

0.5 ~ 0.85

1.5mm

7116-4102-02/-08

Sn/Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4103-02/-08

Sn/Au

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

2.8mm

7116-4150-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4151-02

Sn

0.75 ~ 1.0

18 ~ 16

0.85 ~ 1.25

7116-4152-02

Sn

1.5 ~ 2.5

14

2.0

6.3mm

7116-4140-02

Sn

0.5 ~ 1.0

20 ~ 16

0.5 ~ 1.25

7116-4141-02

Sn

1.5 ~ 2.5

14

2.0

7116-4142-02

Sn

4.0

12

3.0

pg53-74  9/27/05  11:30 AM  Page 8

s e a l e d   c o n n e c t i o n   s y s t e m

S P E C I A LT Y   S E R I E S

B AC K   TO

S E R I E S   M E N U

L a m p   S o c k e t

C a b l e   S e a l

5.40

5.40

8.70

7.10

Description

Part Number

Color

Material

Wire O.D. Range

7158-3030-50

Red

Silicone

1.19

~

1.70

7158-3031-90

Blue

Silicone

1.60

~

2.34

Unused Cavity Plug

7158-3032-60

Green

Silicone

N/A

UNIT: mm

Cable Seal

(Female Only)

pg53-74:pg53-74  9/9/05  6:50 PM  Page 9

S P E C I A LT Y   S E R I E S

s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

Color/

Male

Female

Specialty Pole Polarity

Description

Part #

Part #

30

Black

N/A

7283-5635-30

#7, #9-11, #17-19

& #26-28 Pin Neg.

30

Black

N/A

7283-5810-30

30

Black

N/A

7283-5875-30

2

A

Axial

7341-5270-40

7283-5689-30

1.5mm

2

A

Right Angle

7341-5271-40

7283-5689-30

1.5mm

2

A

Axial

7341-5272-40

7283-5689-30

1.5mm

2

Black

N/A

N/A

1.5mm/PBT

2

Black

N/A

7283-6430-30

1.5mm/HPA

2

Black

N/A

7283-6647-30

1.5mm/HPA

2

Black

N/A

7283-8492-30

1.5mm/PBT

Part Name

Male

Female

7114-4720-02

7116-4720-02

0.64mm

7114-4721-02

7116-4721-02

7114-3286-08

7116-4720-08

7114-3287-08

7116-4721-08

1.5mm

7114-4102-02/-08

7116-4102-02/-08

7114-4103-02/-08

7116-4103-02/-08

2.8mm

7114-4150-02

7116-4150-02

7114-4151-02

7116-4151-02

7114-4152-02

7116-4152-02

6.3mm

7114-4140-02

7116-4140-02

7114-4141-02

7116-4141-02

7114-4142-02

7116-4142-02

Lamp

7158-3030-50

Socket

7158-3031-90

Lamp

7158-3032-60

P a r t   N u m b e r

S u m m a r y   C h a r t

Terminal

Unused

Cavity Plug

Cable

Seal

Socket

* A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page 70-71 for YES Connector Terminal Removal Tool.
Order Number: 49YA00105 (for 0.64 terminal), X39899-J374 (for 1.5 and 2.8 terminal)
and G0406 (PA Type) (for 6.3 terminal).

CAM

Lever

Lamp

Socket

Fuel

Injector

pg53-74  9/27/05  11:30 AM  Page 10

s e a l e d   c o n n e c t i o n   s y s t e m

S P E C I A LT Y   S E R I E S

B AC K   TO

S E R I E S   M E N U

40.90

91.30

35.40

40.90

91.30

35.40

30

30

30

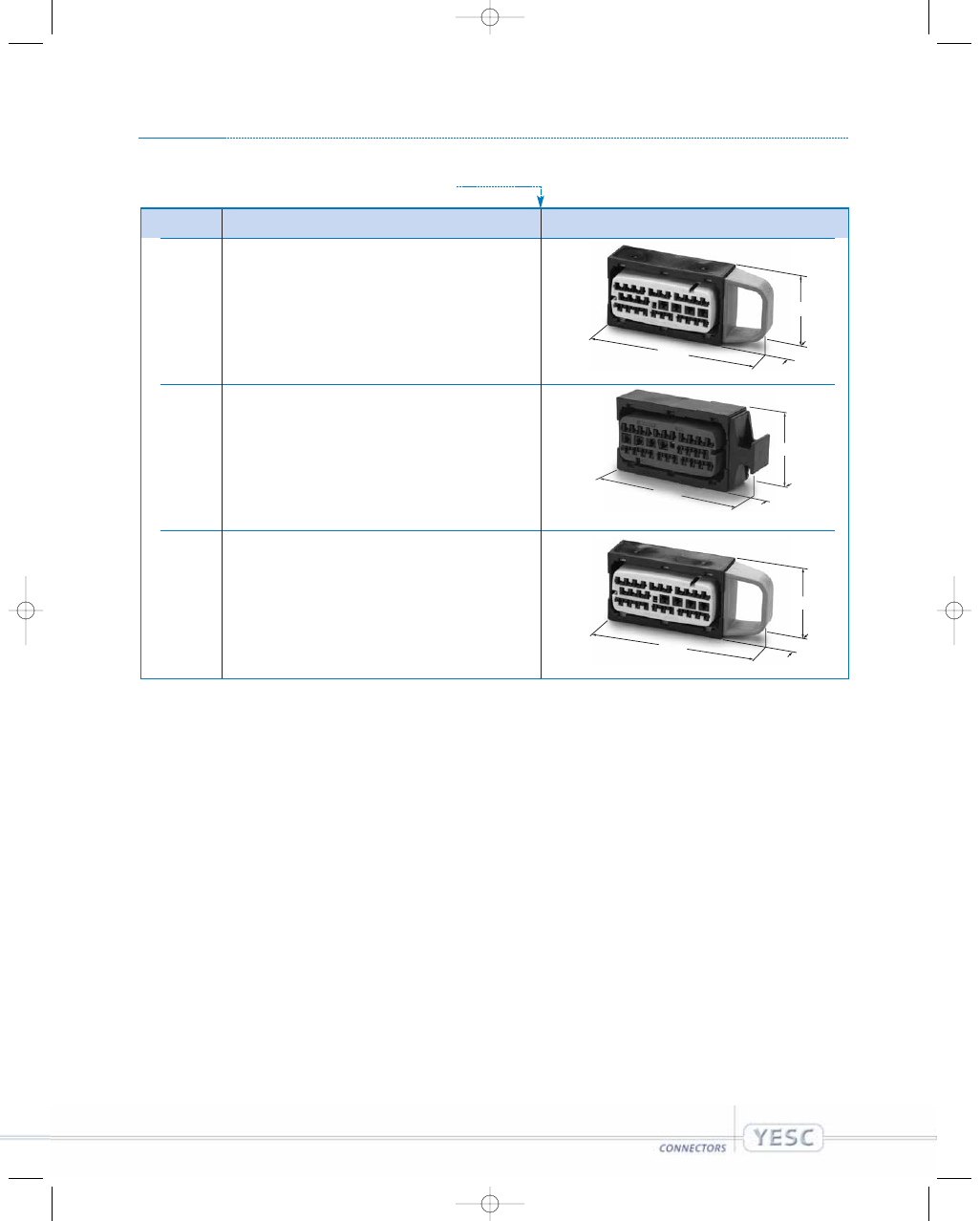

C A M   L e v e r

H o u s i n g   M a t e r i a l :   H P A

UNIT: mm

Poles

Male Housing

Female Housing

7283-5635-30

7283-5810-30

7283-5875-30

N/A

N/A

N/A

40.90

81.30

35.40

G O   TO   PAG E

2   O F   3

pg53-74:pg53-74  9/9/05  6:50 PM  Page 11

S P E C I A LT Y   S E R I E S

s e a l e d   c o n n e c t i o n   s y s t e m

15.20

33.45

24.60

15.20

33.45

24.60

15.20

33.45

24.60

37.50

26.20

29.15

2

2

2

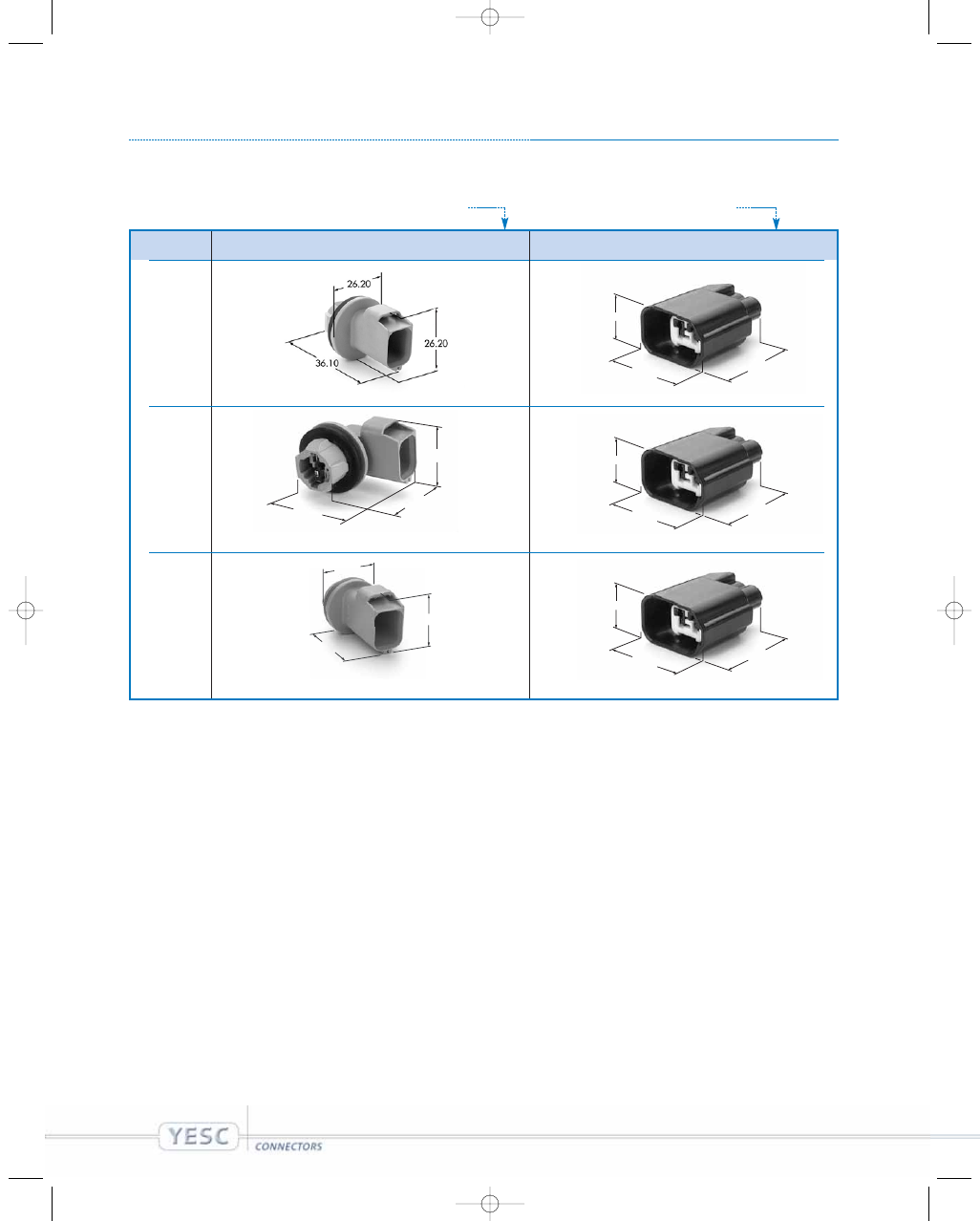

L a m p   S o c k e t               N y l o n

H o u s i n g   M a t e r i a l :   P A 6 6

M a t e r i a l :   H P A

UNIT: mm

Poles

Male Housing

Female Housing

7341-5270-40

7283-5689-30

7341-5271-40

7283-5689-30

7341-5272-40

7283-5689-30

B AC K   TO

S E R I E S   M E N U

G O   TO   PAG E

3   O F   3

B AC K   TO   PAG E

1   O F   3

22.00

22.00

34.90

pg53-74:pg53-74  9/9/05  6:50 PM  Page 12

B AC K   TO

S E R I E S   M E N U

B AC K   TO   PAG E

1   O F   3

s e a l e d   c o n n e c t i o n   s y s t e m

S P E C I A LT Y   S E R I E S

2

2

2

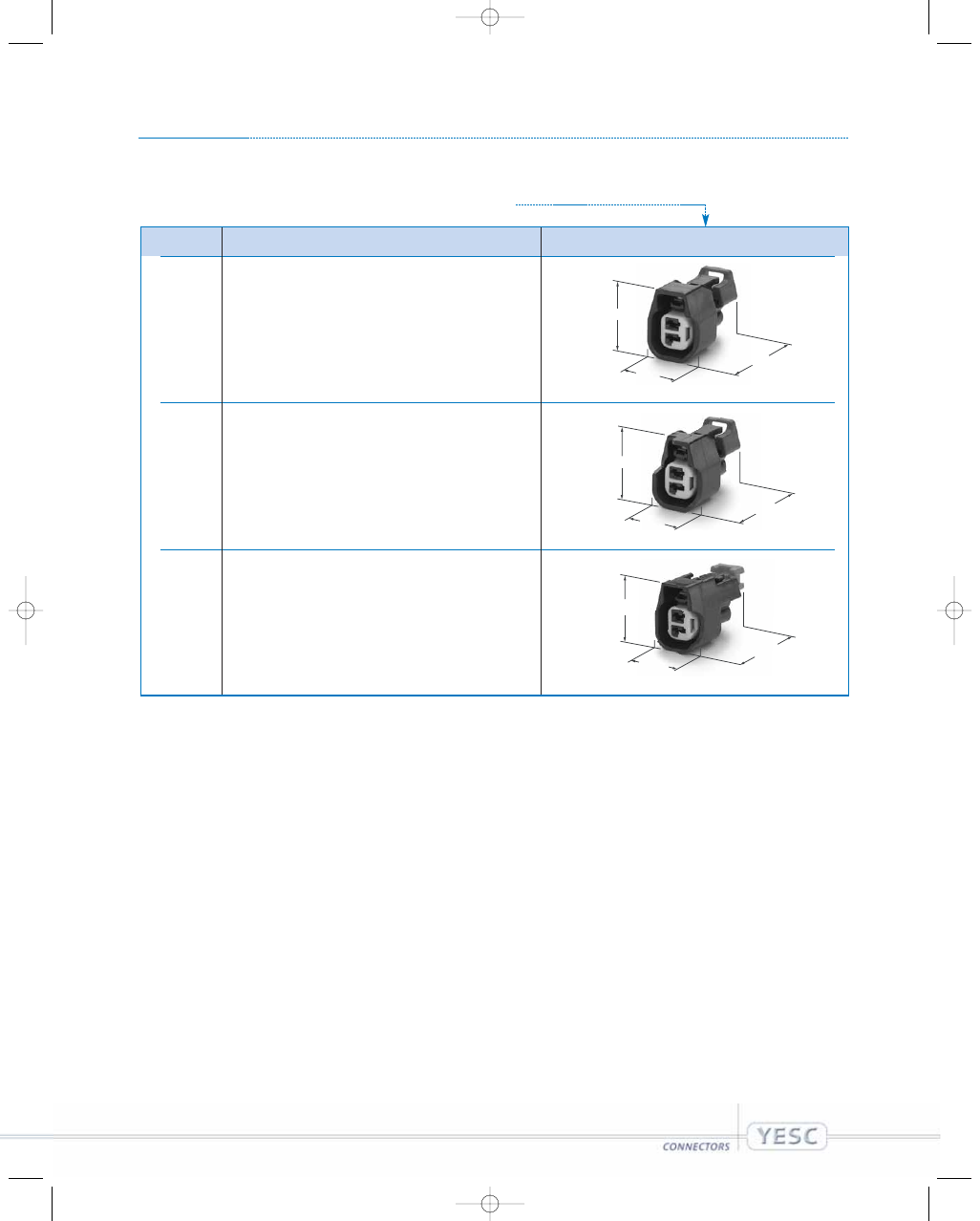

F u e l   I n j e c t o r

H o u s i n g   M a t e r i a l : P B T / H P A

UNIT: mm

Poles

Male Housing

Female Housing

7283-6430-30

7283-6647-30

7283-8492-30

N/A

N/A

23.82

16.85

35.45

23.82

16.85

35.45

23.27

16.35

36.95

pg53-74:pg53-74  9/9/05  6:50 PM  Page 13

TERMINAL
REMOVAL

C O N N E C T O R S

B AC K   TO   Y E S C

C O N T E N T S   M E N U

TO O L   F O R   0 . 6 4   S E R I E S

TO O L   F O R   1. 5   A N D   2 . 8   S E R I E S

TO O L   F O R   6 . 3   A N D   9 . 5   S E R I E S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

pg53-74  9/27/05  11:31 AM  Page 14

Description

Order Number

YES Connector Terminal Removal Tool for 6.3 series.

G0406 (PA Type)

UNIT: mm

T E R M I N A L   R E M O V A L

B AC K   TO

  M E N U

Description

Order Number

YES Connector Terminal Removal Tool for 1.5 and 2.8 series.

X39899-J374

20.00



1.05

0



-0.05

(20.55)

45

⬚

1.20

0



-0.05

(17.00)

3.00

±

0.1

1.00

±

0.1

R 0.30

R 0.30

60

⬚

UNIT: mm

A p p l i c a b l e   T e r m i n a l

R e m o v a l   T o o l / D i m e n s i o n s

Description

Order Number

YES Connector Terminal Removal Tool for 0.64 series.

49YA000105

25.00

±

0.10

6.00

11.60

5.50

(1

7.00)

A

29.50

±

0.05

G 0.5

0

R3.00 R1.00

R0.60

YAZAKI 0.64 SYSTEM

UNIT: mm

1.20

±

0.05

1.28

±

0.02

2.00

±

0.10

0.63

±

0.02

RO. 10

60º

16.00

±

0.10

DETAIL  A(5/1)

RO. 50

1.90

±

0.05

0.70

±

0.05

 0.00

-0.05

35.00

12.00

2.30

R 1.50

1.80

– 0.1

  0

1.00

1.40

INAL

OVAL

pg53-74:pg53-74  9/9/05  6:51 PM  Page 15

OV E R V I E W

S Y ST E M   F E AT U R E S

C O N T E N T S

2.8 SERIES

6.3 SERIES

2.8 x 0.8 UNSEALED

6.3 x 0.8 UNSEALED

1.5 SERIES

1.5 x 0.8 UNSEALED

0.64 SERIES

0.64 x 0.64 UNSEALED

0.64 x 0.64 SEALED

9.5 SERIES

9.5 x 1.2 SEALED

TERMINAL
REMOVAL

TERMINAL REMOVAL

HEADER
SERIES

HEADER

HYBRID
SERIES

HYBRID

B AC K   TO

M A I N   M E N U

CLICK ON YOUR SELECTION:

PART NUMBERING METHODOLOGY

YAZAKI LOCATIONS

DISCLAIMER

YAZ1342.qxd:Final_covers  9/7/05  5:43 PM  Page 7

YESC KAIZEN stands for continuous improvement – the

heart of a tradition that’s helped make Yazaki the world’s

largest supplier of vehicle power and data

networks, and related components. Now

we’ve extended that tradition, combining

Yazaki quality standards with highly

cost-efficient engineering, to create

the new YESC KAIZEN connector

series. The latest addition to the

Yazaki Engineering Standard Connectors

(YESC) line, YESC KAIZEN connectors help

engineers meet the aggressive performance, cost,

and serviceability requirements of today’s more

capable, feature-rich vehicles. When it comes to

continuous improvement in connectors,

look to YESC KAIZEN from Yazaki.

B AC K   TO   Y E S C   K A I Z E N

C O N T E N T S   M E N U

YAZ1342.qxd:Final_covers  9/8/05  10:20 AM  Page 9

S

Y S T E M

F

E AT U R E S

• Popular-Size Sealed and Unsealed Connectors

Available Immediately

The YESC KAIZEN connector series includes a full range
of sealed and unsealed connector styles in stock,
available for immediate delivery worldwide – for
virtually any vehicle application.

• USCAR / ISO Standard Compliant

Terminal blade sizes meet USCAR and ISO standards
(0.64 x 0.64, 1.5 x 0.8, 2.8 x 0.8, 6.3 x 0.8).

• Terminal Position Assurance Device

Yazaki’s Terminal Position Assurance Device is available
front-loaded and preset to the connector housing.

• Wire Gauges for Every Application

The YESC KAIZEN connector series is compatible
with a wide range of both US (AWG) and metric
(mm

2

) wire sizes.

• Interchangeable With YESC

All YESC KAIZEN connectors (except for the 0.64
series) have the same footprint as, and are fully
interchangeable with, equivalent standard YESC.

• Designed to Perform

All YESC KAIZEN connectors are
designed to meet USCAR
performance specifications.

TERMINAL (MALE)

TERMINAL (FEMALE)

HOUSING (FEMALE)

TPA (FEMALE)

TPA (MALE)

HOUSING (MALE)

TERMINAL (MALE)

WIRE SEAL (SEALED ONLY)

WIRE SEAL (SEALED ONLY)

TERMINAL (FEMALE)

HOUSING (FEMALE)

TPA (FEMALE)

INTERFACE SEAL

TPA (MALE)

CPA

HOUSING (MALE)

UNSEALED

SEALED

B AC K   TO   Y E S C   K A I Z E N

C O N T E N T S   M E N U

YAZ1342.qxd:Final_covers  9/8/05  1:13 PM  Page 10

0.64 SERIES
UNSEALED

B AC K   TO   Y E S C   K A I Z E N

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

YAZ1342-A.qxd:YAZ1310-A.qxd  9/7/05  3:19 PM  Page 1

B AC K   TO

S E R I E S   M E N U

0 . 6 4   x   0 . 6 4

u n s e a l e d   c o n n e c t i o n   s y s t e m

C o n s t r u c t i o n

S p e c i f i c a t i o n s

Connector

PBT+GF

Material

Male Terminal

Copper Alloy (Sn/Au Plate)

Female Terminal

Copper Alloy (Sn/Au Plate)

Operating Temperature Range

-40°C ~ 100°C (120°C max temp.) (USCAR Class II)

Current Capacity

(See Chart)

Voltage Drop

20m

Ω

max (Term./Term.) (Crimp-to-Crimp)

Isolation Resistance

500VDC, 20M

Ω

min

Dielectric Resistance

1000VAC (1 minute)

Applicable Wire Size

22AWG ~ 18AWG (0.30mm

2

~ 0.85mm

2

) 1.90mm max Wire O.D.

Terminal Pitch

Horizontal: 2.54mm; Vertical: 2.54mm

Terminal-to-Connector Retention Force

75N min

Connector-to-Connector Retention Force

110N min

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

TERMINAL, M

TERMINAL, F

PRE-SET SECONDARY

TERMINAL LOCK (TPA), M

PRE-SET SECONDARY

TERMINAL LOCK (TPA), F

HOUSING, M

HOUSING, F

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

0

2

4

6

8

10

12

14

16

18

0.35mm

2



wire

0.5mm

2



wire

Temperature: Rise Over Ambient (ROA) vs. Current

Current (A)

T

emperature (R

O

A) (ºC)

YAZ1342-A.qxd:YAZ1310-A.qxd  9/7/05  3:19 PM  Page 2

u n s e a l e d   c o n n e c t i o n   s y s t e m

0 . 6 4   x   0 . 6 4

B AC K   TO

S E R I E S   M E N U

T e r m i n a l

Male Terminal

Material: Copper Alloy

Thickness: t=0.2

Material: Copper Alloy

Thickness: t=0.2

This terminal system mates to either a 0.64mm or 0.8mm wide terminal blade.

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

Part Number

Panel Hole Requirements

7047-9580 (Ref)

␾

6.5mm

UNIT: mm

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4618-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4619-02

Sn

0.75

18

0.85

Male Terminal

7114-4618-08

Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4619-08

Au

0.75

18

0.85

7116-4618-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4619-02

Sn

0.75

18

0.85

Female Terminal

7116-4618-08

Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4619-08

Au

0.75

18

0.85

Female Terminal

3.20

0.90

R 0.80

10.05

5.85

2.55

4.30

7.20

10.00

R 0.80

0.90

2.40

1.60

14.00

2.25

0.64

21.35

0.64

UNIT: mm

YAZ1342-A.qxd:YAZ1310-A.qxd  9/7/05  3:20 PM  Page 3

Part Name

Male

Female

7114-4618-02

7116-4618-02

7114-4619-02

7116-4619-02

7114-4618-08

7116-4618-08

7114-4619-08

7116-4619-08

Applicable Clip

7047-9580 (Ref)

____

Color/

Male Part

Female Part

Pole

Polarity Description

Number

Number

Delete Caps

4

A

Black

____

7283-9016-30

____

8

A

Black

7282-9022-30

7283-9028-30

____

8

B

Light Grey

____

7283-9029-40

____

10

A

Black

____

7283-9040-30

____

10

D

Green

____

7283-9043-60

____

10

F

Natural

____

7283-9045

____

10

A

Black

7282-9082-30

7283-9088-30

____

14

B

Light Grey

____

7283-9065-40

____

14

E

Blue

____

7283-9068-90

____

16

A

Black

____

7283-9076-30

____

16

C

Brown

7282-9072-80

7283-9078-80

____

16

D

Green

____

7283-9079-60

____

16

E

Blue

____

7283-9080-90

____

16

F

Natural

____

7283-9081

____

16

A

Black

____

7283-9282-30

____

16

B

Light Grey

____

7283-9283-40

____

16

C

Brown

____

7283-9284-80

____

18

A

Black

____

7283-4544-30

____

18

D

Green

____

7283-4548-60

____

18

A

Black

____

7283-9110-30

____

20

B

Light Grey

____

7283-9111-40

____

20

C

Brown

____

7283-9112-80

____

0 . 6 4   x   0 . 6 4

u n s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page

120

 for YESC KAIZEN Connector Terminal Removal Tool.

Order Number: 49YA000263.

P a r t   N u m b e r

S u m m a r y   C h a r t

Terminal

YAZ1342-A.qxd:YAZ1310-A.qxd  9/7/05  3:20 PM  Page 4

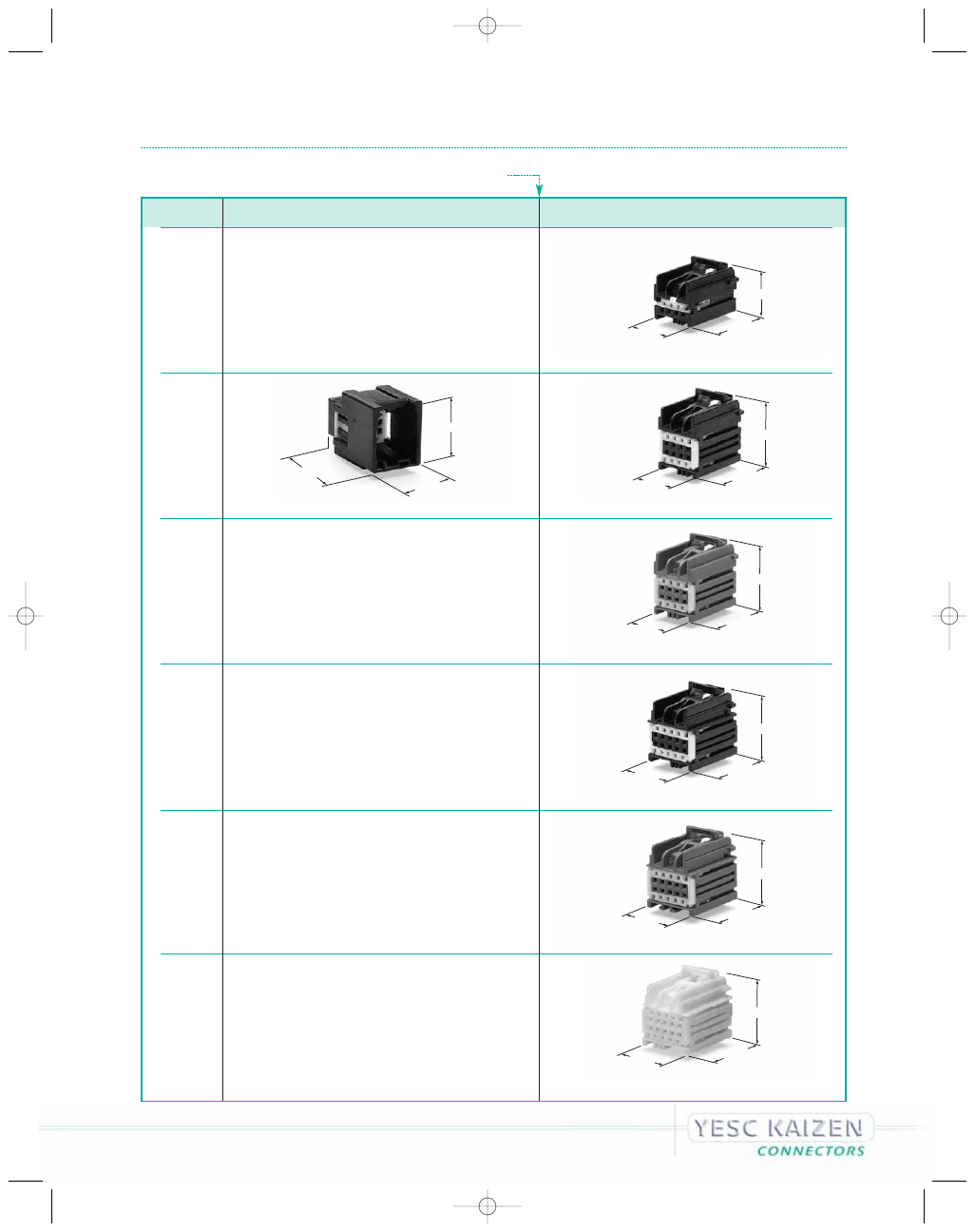

22.35

16.05

21.35

22.35

15.00

21.35

23.80

17.70

36.40

22.35

15.00

21.35

22.35

16.05

21.35

22.35

16.05

21.35

17.35

15.00

21.35

4

8

8

10

10

10

u n s e a l e d   c o n n e c t i o n   s y s t e m

0 . 6 4   x   0 . 6 4

H o u s i n g   M a t e r i a l :   P B T + G F

Poles

Male Housing

Female Housing

7283-9016-30

*

7282-9022-30

7283-9028-30

*

7283-9029-40

*

7283-9040-30

*

7283-9043-60

*

7283-9045

*

B AC K   TO

S E R I E S   M E N U

G O   TO   PAG E

2   O F   4

N/A

N/A

N/A

N/A

N/A

UNIT: mm

*

Part meets USCAR interface standard at time of printing.

YAZ1342-A.qxd:YAZ1310-A.qxd  9/7/05  3:20 PM  Page 5

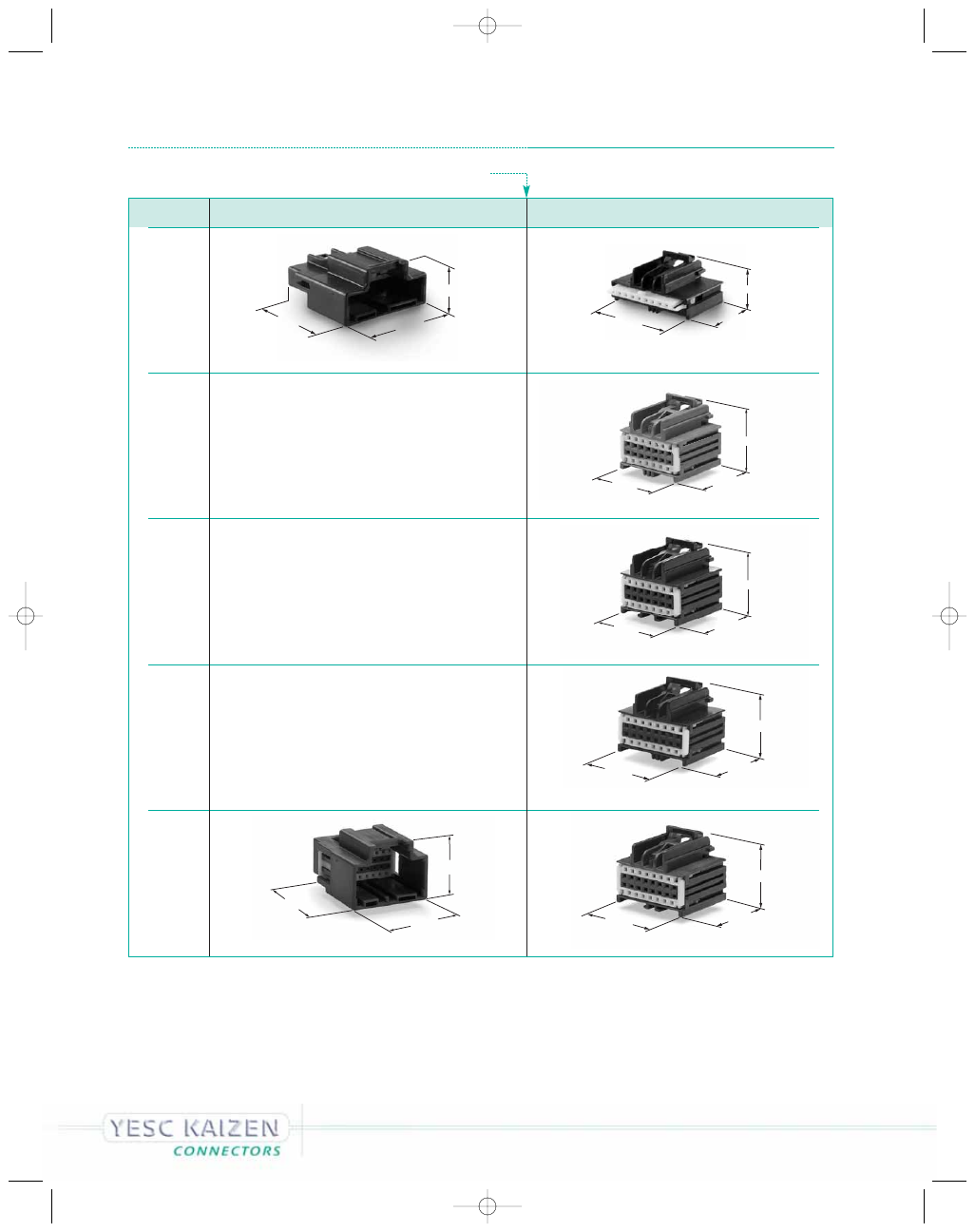

17.38

28.72

21.33

16.43

54.40

32.92

23.80

27.90

36.40

22.35

23.70

21.35

22.35

21.15

21.35

22.35

21.15

21.35

10

14

14

16

16

0 . 6 4   x   0 . 6 4

u n s e a l e d   c o n n e c t i o n   s y s t e m

H o u s i n g   M a t e r i a l :   P B T + G F

Poles

Male Housing

Female Housing

7282-9082-30

7283-9088-30

7283-9065-40

*

7283-9068-90

*

7283-9076-30

*

7282-9072-80

7283-9078-80

*

N/A

N/A

*

Part meets USCAR interface standard at time of printing.

22.35

23.70

21.35

B AC K   TO

S E R I E S   M E N U

G O   TO   PAG E

3   O F   4

B AC K   TO   PAG E

1   O F   4

N/A

UNIT: mm

YAZ1342-A.qxd:YAZ1310-A.qxd  9/7/05  3:20 PM  Page 6

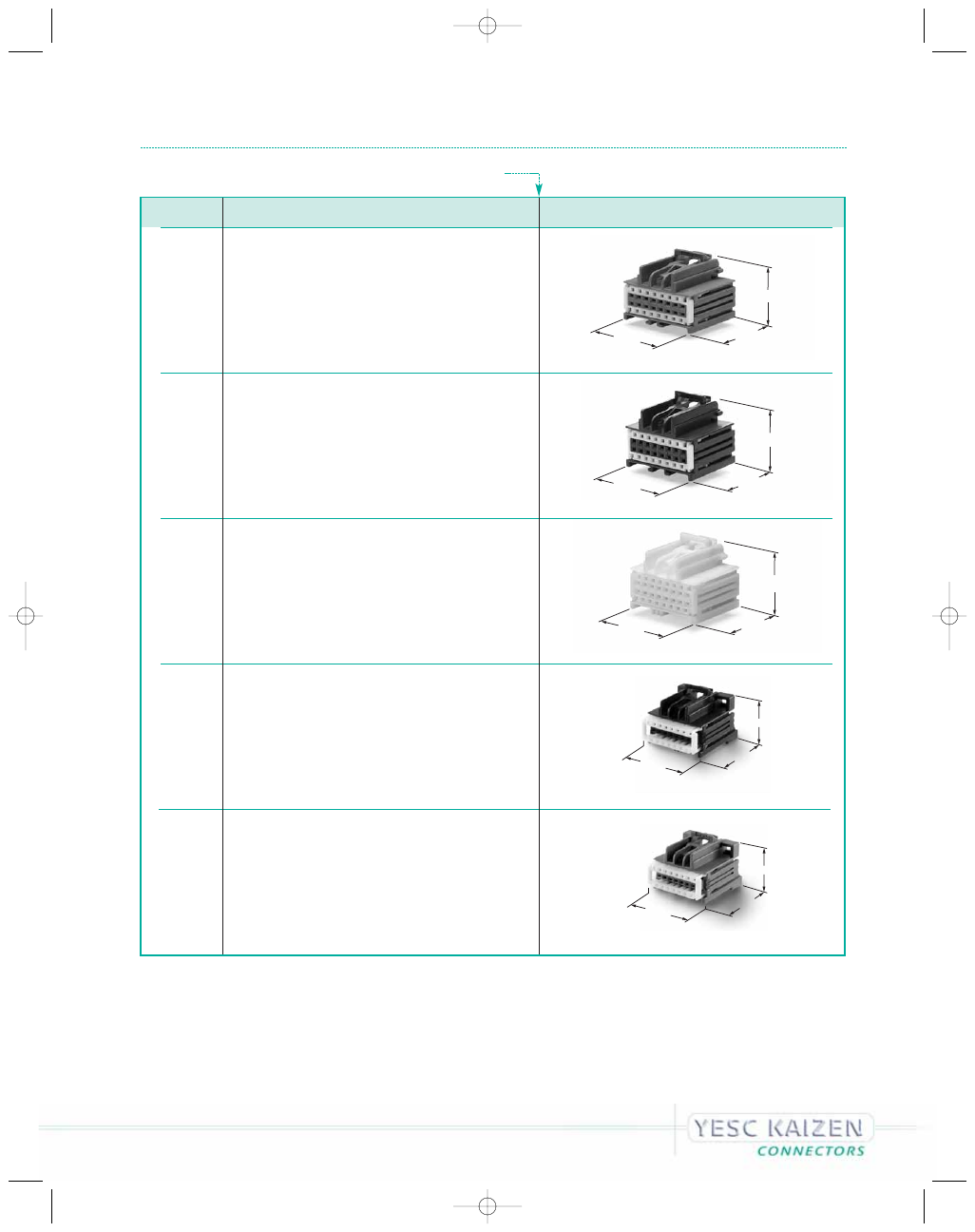

21.90

23.66

26.00

21.90

23.66

26.00

22.35

23.70

21.35

22.35

23.70

21.35

22.35

23.70

21.35

Poles

Male Housing

Female Housing

7283-9079-60

*

7283-9080-90

*

7283-9081

*

7283-9282-30

7283-9283-40

16

16

16

16

16

u n s e a l e d   c o n n e c t i o n   s y s t e m

0 . 6 4   x   0 . 6 4

H o u s i n g   M a t e r i a l :   P B T + G F

N/A

N/A

N/A

N/A

N/A

*

Part meets USCAR interface standard at time of printing.

B AC K   TO

S E R I E S   M E N U

G O   TO   PAG E

4   O F   4

B AC K   TO   PAG E

2   O F   4

UNIT: mm

YAZ1342-A.qxd:YAZ1310-A.qxd  9/7/05  3:20 PM  Page 7

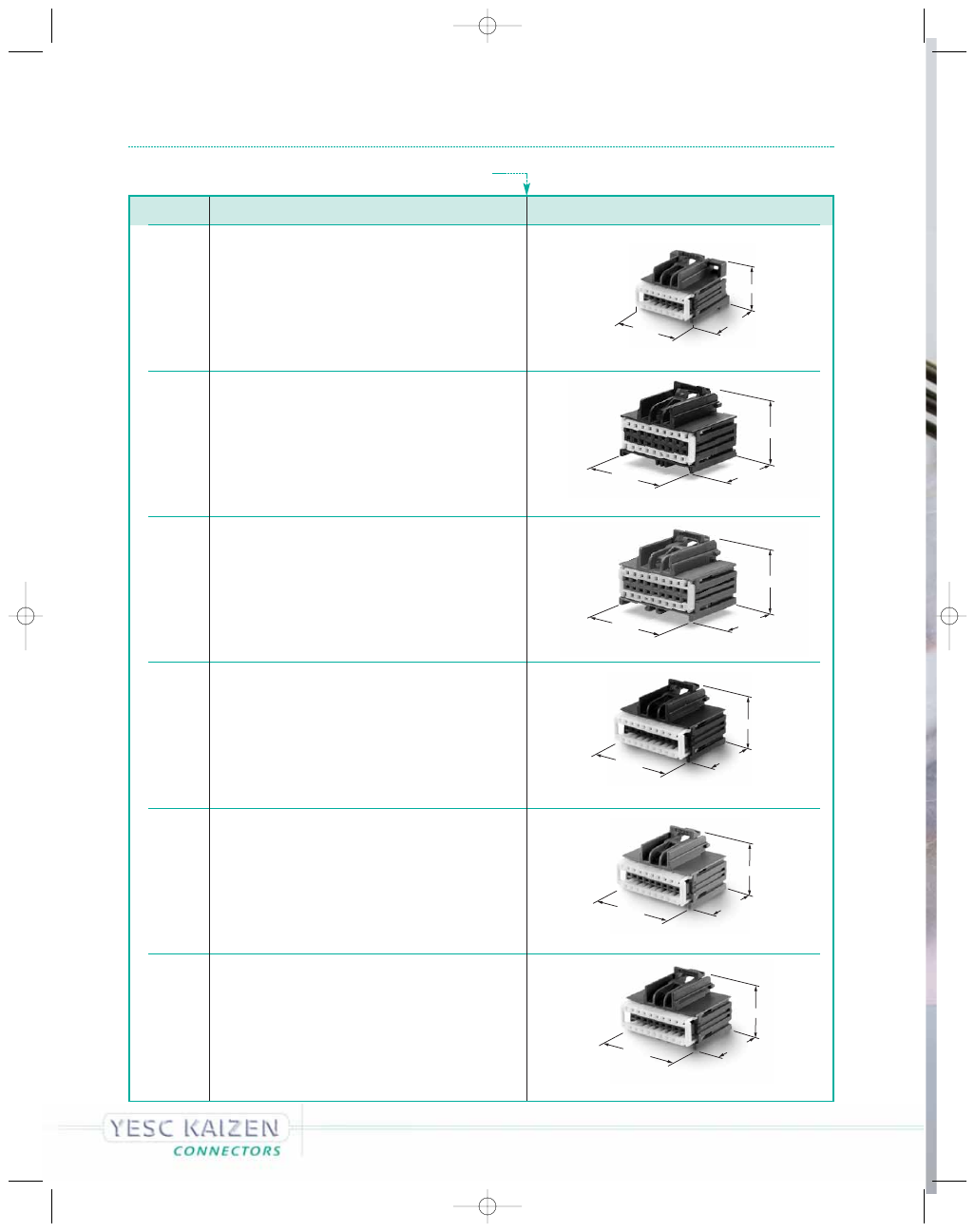

22.35

28.74

21.33

22.35

28.74

21.33

22.35

26.20

21.35

22.35

26.20

21.35

21.90

23.66

26.00

0 . 6 4   x   0 . 6 4

u n s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

22.35

28.74

21.33

16

18

18

18

20

20

H o u s i n g   M a t e r i a l :   P B T + G F

UNIT: mm

Poles

Male Housing

Female Housing

7283-9284-80

7283-4544-30*

7283-4548-60*

7283-9110-30

7283-9111-40

7283-9112-80

N/A

N/A

N/A

N/A

N/A

N/A

B AC K   TO   PAG E

1   O F   4

YAZ1342-A.qxd:YAZ1310-A.qxd  9/8/05  11:09 AM  Page 8

0.64 SERIES
SEALED

B AC K   TO   Y E S C   K A I Z E N

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

YAZ1342-A.qxd:YAZ1310-A.qxd  9/13/05  4:38 PM  Page 9

0 . 6 4   x   0 . 6 4

s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

C o n s t r u c t i o n

S p e c i f i c a t i o n s

Connector

PBT+GF

Material

Male Terminal

Copper Alloy (Sn/Au Plate)

Female Terminal

Copper Alloy (Sn/Au Plate)

Operating Temperature Range

-40°C ~ 125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

20m

Ω

max (Term./Term.) (Crimp-to-Crimp)

Isolation Resistance

500VDC, 20M

Ω

min

Dielectric Resistance

1000VAC (1 minute)

Applicable Wire Size

22AWG ~ 18AWG (0.30mm

2

~ 0.85mm

2

) 1.90mm max Wire O.D.

Terminal Pitch

Horizontal: 2.54mm; Vertical: 2.54mm

Sealing Performance (Air-Leak Pressure)

48KPa min (Pre-Heat Soak); 28KPa (Post-Heat Soak)

Terminal-to-Connector Retention Force

75N min

Connector-to-Connector Retention Force

110N min

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

MAT SEAL, M

MAT SEAL, F

PRE-SET SECONDARY

TERMINAL LOCK (TPA), M

PRE-SET SECONDARY

TERMINAL LOCK (TPA), F

HOUSING, M

HOUSING, F

TERMINAL, M

INTERFACE SEAL, F

Temperature: Rise Over Ambient (ROA) vs. Current

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

0

2

4

6

8

10

12

14

16

18

Current (A)

T

emperature (R

O

A) (

°

C)

0.35mm

2

wire

0.5mm

2

wire

YAZ1342-A.qxd:YAZ1310-A.qxd  9/7/05  3:20 PM  Page 10

s e a l e d   c o n n e c t i o n   s y s t e m

0 . 6 4   x   0 . 6 4

T e r m i n a l

Male Terminal

Female Terminal

Material: Copper Alloy

Thickness: t=0.2

Material: Copper Alloy

Thickness: t=0.2

Applicable Wire Size

Description

Part Number

Plating

Europe (mm

2

)

U.S.A. (AWG)

Japan (mm

2

)

7114-4618-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4619-02

Sn

0.75

18

0.85

Male Terminal

7114-4618-08

Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7114-4619-08

Au

0.75

18

0.85

7116-4618-02

Sn

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4619-02

Sn

0.75

18

0.85

Female Terminal

7116-4618-08

Au

0.35 ~ 0.5

22 ~ 20

0.3 ~ 0.5

7116-4619-08

Au

0.75

18

0.85

R e t a i n e r   C l i p / B r a c k e t   D i m e n s i o n s

Part Number

Panel Hole Requirements

7047-9580 (Ref)

␾

6.5mm

0.90

2.40

This terminal system mates to either a 0.64mm or 0.8mm wide terminal blade.

21.35

0.64

B AC K   TO

S E R I E S   M E N U

1.60

2.25

14.00

0.64

3.20

0.90

R 0.80

10.05

5.85

2.55

4.30

7.20

10.00

R 0.80

UNIT: mm

UNIT: mm

YAZ1342-A.qxd:YAZ1310-A.qxd  9/13/05  3:20 PM  Page 11

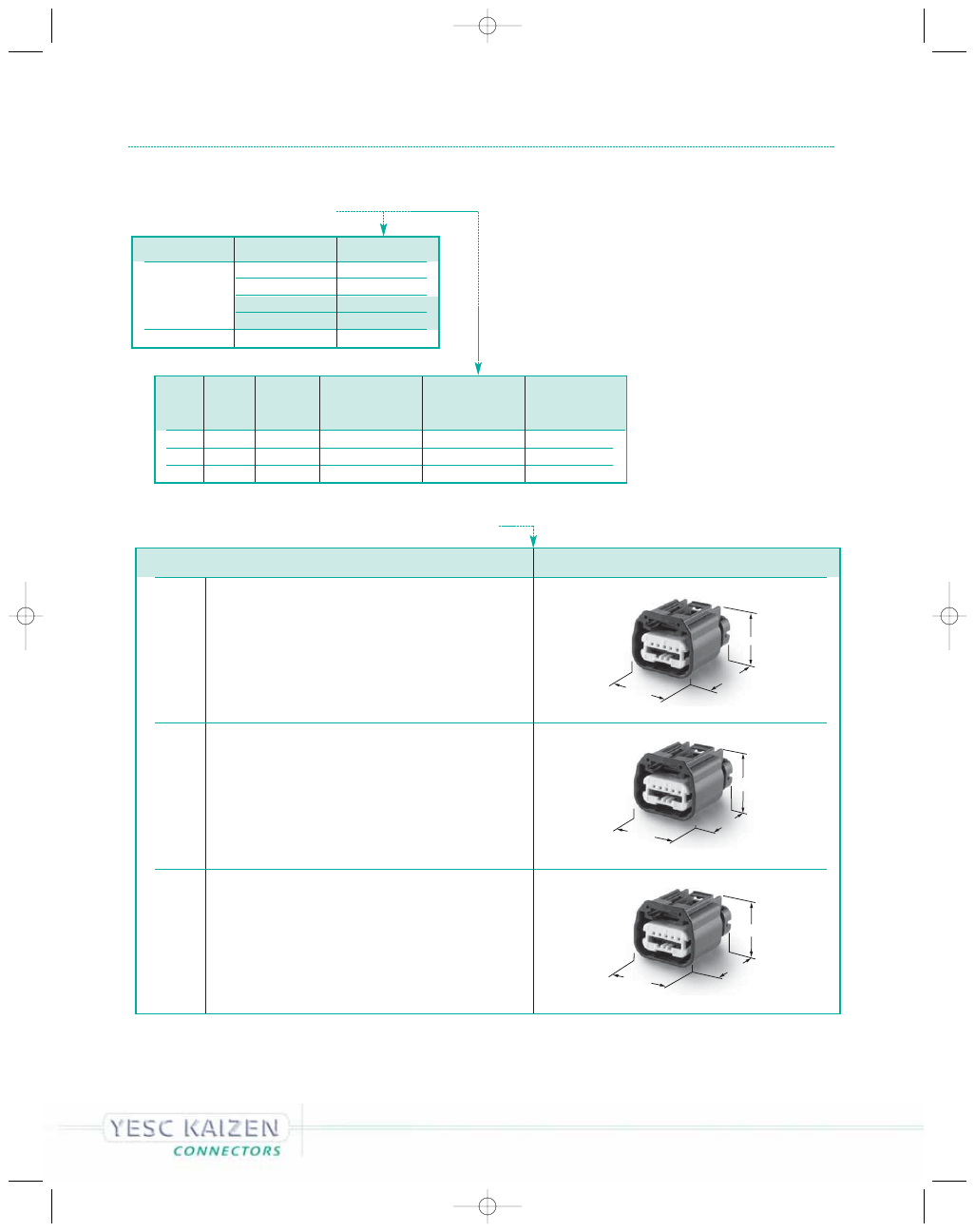

24.40

25.04

36.05

24.40

25.04

36.05

24.40

25.04

36.05

Part Name

Male

Female

7114-4618-02

7116-4618-02

7114-4619-02

7116-4619-02

7114-4618-08

7116-4618-08

7114-4619-08

7116-4619-08

Applicable Clip

7047-9580 (Ref)

____

0 . 6 4   x   0 . 6 4

s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

A p p l i c a b l e   T e r m i n a l   R e m o v a l   T o o l / D i m e n s i o n s

Refer to Page 120 for YESC KAIZEN Connector Terminal Removal Tool.
Order Number: 49YA000263.

P a r t   N u m b e r

S u m m a r y   C h a r t

Terminal

Color/

Male Part

Female Part

Pole

Polarity Description

Number

Number

Delete Caps

5

A

Black

7282-2004-30

7283-2004-30

____

5

A

Black

7282-2005-30

7283-2005-30

____

5

A

Black

7282-2006-30

7283-2006-30

____

5

5

5

H o u s i n g   M a t e r i a l :   P B T + G F

UNIT: mm

Poles

Male Housing

Female Housing

7282-2004-30

7283-2004-30

7282-2005-30

7283-2005-30

7282-2006-30

7283-2006-30

            PHOTO UNAVAILABLE

            PHOTO UNAVAILABLE

            PHOTO UNAVAILABLE

YAZ1342-A.qxd:YAZ1310-A.qxd  9/13/05  3:20 PM  Page 12

1.5 SERIES
UNSEALED

B AC K   TO   Y E S C   K A I Z E N

C O N T E N T S   M E N U

C O N ST R U CT I O N

S P E C I F I CAT I O N S

CU R R E N T   R AT I N G   CU R V E

T E R M I N A L

R E TA I N E R   C L I P/ B R AC K E T   D I M E N S I O N S

PA R T   N U M B E R   S U M M A R Y   C H A R T

P H OTO S / D I M E N S I O N S

N AV I G AT I O N   T I P S

C L I C K   O N   YO U R   S E L E CT I O N :

YAZ1342-B.qxd:YAZ1310-B.qxd  9/7/05  3:43 PM  Page 1

1. 5   x   0 . 8

u n s e a l e d   c o n n e c t i o n   s y s t e m

B AC K   TO

S E R I E S   M E N U

C o n s t r u c t i o n

S p e c i f i c a t i o n s

Connector

PBT+GF

Material

Male Terminal

Copper Alloy (Sn/Au Plate)

Female Terminal  Copper Alloy (Sn/Au Plate)

Operating Temperature Range

-40°C ~125°C (145°C max temp.) (USCAR Class III)

Current Capacity

(See Chart)

Voltage Drop

10m

Ω

max (Term./Term.) (Crimp-to-Crimp)

Isolation Resistance

500VDC, 20M

Ω

min

Dielectric Resistance

1000VAC (1 minute)

Applicable Wire Size

22AWG ~ 16AWG (0.35mm

2

~ 1.0mm

2

)

Terminal Pitch

Horizontal: 3.50mm; Vertical: 6.50mm

Terminal-to-Connector Retention Force

90N min

Connector-to-Connector Retention Force

110N min

C u r r e n t   R a t i n g   C u r v e   ( R e f e r e n c e   O n l y )

This data is based on single
circuit/connector evaluation. Data
should be used as reference only.
Appropriate derating should be
considered based upon specific
application requirements.

0.35mm

2

rating curve not shown.

Current capability of terminal exceeds
capacity of wire.

TERMINAL, M

TERMINAL, F

PRE-SET SECONDARY

TERMINAL LOCK (TPA), M

PRE-SET SECONDARY

TERMINAL LOCK (TPA), F

HOUSING, M

HOUSING, F

0.5mm

2

wire

1.0mm

2

wire

150

140

130

120

110

100

90

80

70

60

50

40

30

20

10

0

0

5

10

15

20

25

30

35

40

45

Current (A)

Temperature: Rise Over Ambient (ROA) vs. Current

T

emperature (R

O

A) (

°

C)

YAZ1342-B.qxd:YAZ1310-B.qxd  9/7/05  3:43 PM  Page 2
